تفاصيل المنتج:
|
| رقم القطعة: | C06-0801-000 | الهدف الغاز: | ثاني أكسيد الكربون |
|---|---|---|---|
| مبدأ التشغيل: | الأشعة تحت الحمراء غير المشتتة (NDIR) | النطاق القياسي: | 400 إلى 2000 جزء في المليون |
| الفاصل الزمني للقياس: | 4 ثوان | ||
| إبراز: | مستشعر ثاني أكسيد الكربون 2000 ppm,جهاز استشعار ثاني أكسيد الكربون التجاري 2000 ppm,جهاز استشعار ثاني أكسيد الكربون 400 ppm,2000 ppm Commercial Carbon Dioxide Sensor,400 ppm Carbon Dioxide Sensor |
||
وصف المنتج:

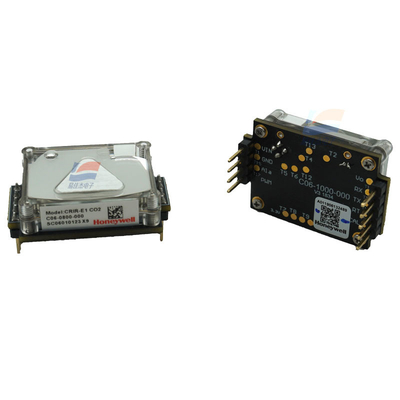

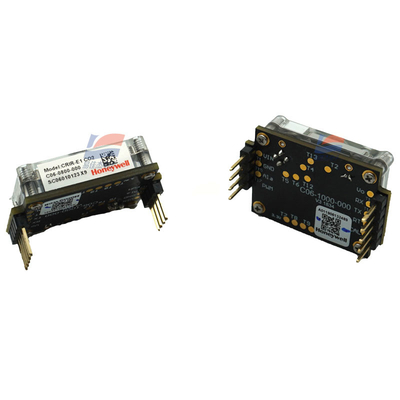

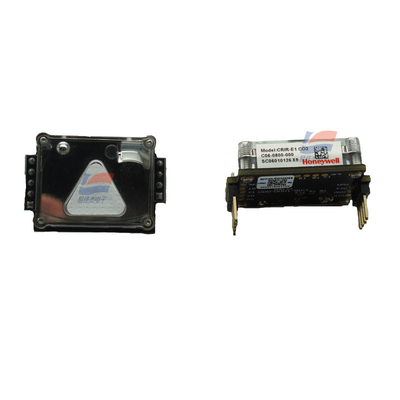

مستشعر ثاني أكسيد الكربون CRIR E1 التجاري 400-2000 جزء في المليون
سمات:
نطاق درجة حرارة0 درجة مئوية إلى 50 درجة مئوية
رطوبة التشغيل من 0 إلى 90٪ رطوبة نسبية غير مكثفة
درجة حرارة التخزين -40 درجة مئوية إلى 70 درجة مئوية
العمر التشغيلي المتوقع 10 سنوات
جهد التشغيل 4.5 إلى 5.5 فولت غير محمي ضد
الطفرات والاتصال العكسي
استهلاك الطاقة 300mA الذروة ، 30mA المتوسط
خرج التنبيه ، مجمع مفتوح 1000/800 جزء في المليون الحالة الطبيعية هي
إجراء 100mA كحد أقصى.الترانزستور
الفتح عند ارتفاع ثاني أكسيد الكربون ، أو انخفاض الطاقة ،
أو في فشل جهاز الاستشعار
الاتصال التسلسلي UART ، بروتوكول Modbus
خرج PWM ، 1 كيلو هرتز 0 إلى 100٪ دورة عمل لـ
0 إلى 2000 جزء في المليون ، 3.3 فولت دفع وسحب
إخراج CMOS ، غير محمي
صيانة خالية من العادي
تطبيق داخلي
الخصائص البدنية
الوزن ＜ 8 جم
الحجم 33.5 * 22.5 * 11.5 مم (كحد أقصى)
أبعاد المخطط التفصيلي
جميع أبعاد هي في ملليمتر
جميع التفاوتات 0.2 مم
|
تعريف الدبوس 1 |
DAC أو DVCC (3.3 فولت) |
|
2 |
UART_RXD |
|
3 |
UART_TXD |
|
4 |
UART_R / T. |
|
5 |
bCAL_in / CAL_in |
|
6 |
إخراج PWM |
|
7 |
نتيجة الإنذار |
|
8 |
GND |
|
9 |
فين _ (4.5 ~ 5.5 فولت) |
تحديد:
|
دقة |
± 50 جزء في المليون ± 5٪ من القراءة |
|
زمن الاستجابة (T90) |
120 جنيه إسترليني |
|
وقت إحماء المستشعر |
3 دقائق (عادة) |
|
التكرار |
> 97٪ |
