تفاصيل المنتج:
|
| تباطؤ الضغط (5) (0 إلى 50 كيلو باسكال): | ± 0.1 -٪ VFSS | التباطؤ في درجة الحرارة (5) (-40 درجة مئوية إلى + 125 درجة مئوية): | ± 0.5 -٪ VFSS |
|---|---|---|---|
| تأثير درجة الحرارة على النطاق الكامل (5): | TCVFSS -1.0 - 1.0٪ VFSS | تأثير درجة الحرارة على الإزاحة (5): | TCVoff -1.0 - 1.0 مللي فولت |
| مقاومة المدخلات: | زين 1000 - 2500 | مقاومة الإخراج: | زوت 1400 - 3000 |
| زمن الاستجابة (6) (10٪ إلى 90٪): | tR - 1.0 - مللي ثانية | ||
| إبراز: | جهاز استشعار الضغط لوظيفة المعايرة |
||
وصف المنتج:

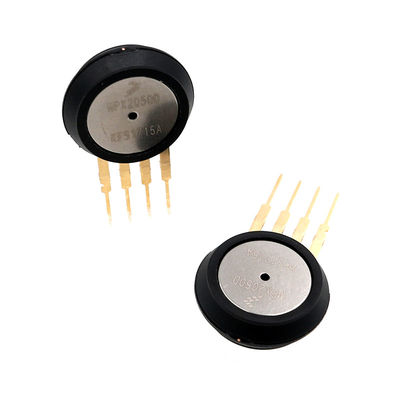

MPX2050D 0-50 kpa (0-7.25PSi) المدمج في تعويض درجة الحرارة ومستشعر ضغط وظيفة المعايرة
سمات:
أجهزة سلسلة MPX2050 عبارة عن مستشعرات ضغط مقاوم للضغط من السيليكون
توفير خرج جهد خطي ودقيق للغاية ، يتناسب طرديا مع
الضغط المطبق.المستشعر عبارة عن غشاء سيليكون أحادي متآلف مع
مقياس الانفعال وشبكة مقاومة من الأغشية الرقيقة مدمجة على الرقاقة.الرقاقة ليزر
قلص من أجل معايرة دقيقة للمدى والإزاحة وتعويض درجة الحرارة.
• درجة حرارة تتعادل أكثر من 0 درجة مئوية إلى +85 درجة مئوية
• مقياس إجهاد قص السيليكون الفريد
• من السهل استخدام خيارات حزمة الناقل رقاقة
• Ratiometric لتوفير الجهد
• الخيارات التفاضلية والمقاييس
• ± 0.25٪ خطي
ناتج الجهد مقابل الضغط التفاضلي المطبق
خرج الجهد التفاضلي للمستشعر مباشرة
يتناسب مع الضغط التفاضلي المطبق.
جهد الخرج لجهاز الاستشعار التفاضلي أو جهاز القياس
يزداد مع زيادة الضغط المطبق على الضغط
الجانب (P1) بالنسبة إلى جانب الفراغ (P2).وبالمثل ، الإخراج
يزداد الجهد مع زيادة الفراغ المطبق على
جانب الفراغ (P2) بالنسبة إلى جانب الضغط (P1).
تحديد:
| نطاق الضغط التفاضلي (1) | POP 0 - 50 كيلو باسكال |
| امدادات التيار الكهربائي (2) | VS - 10 16 فولت تيار مستمر |
| العرض الحالي | IO - 6.0 - mAdc |
| نطاق كامل (3) | VFSS 38.5 40 41.5 مللي فولت |
| أوفست (4) | Voff -1.0 - 1.0 مللي فولت |
| حساسية | 0.8 - ملي فولت / كيلو باسكال |
| الخطية | -0.25 - 0.25٪ VFSS |
