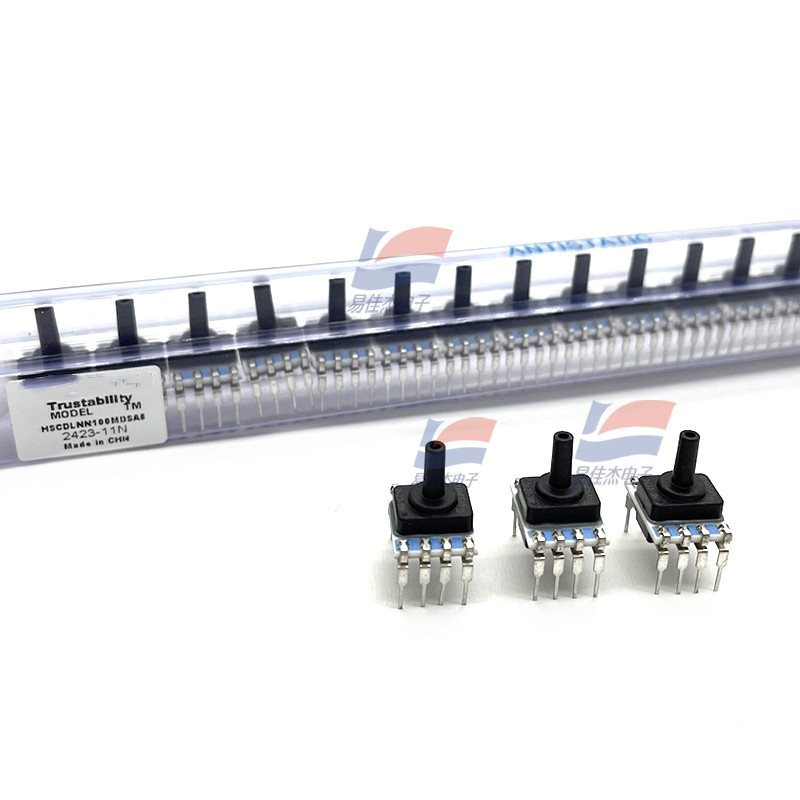

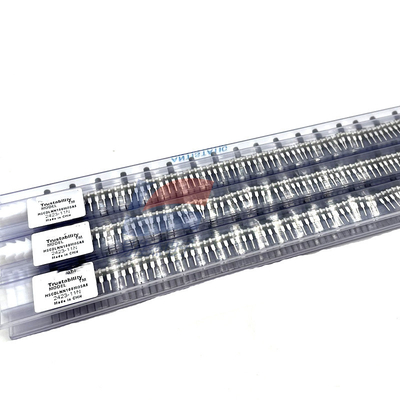

جهاز استشعار الضغط الرقمي من السيليكون 10Kpa HSCDLNN100MDSA5

وصف المنتج:

HSCDLNN100MDSA5 مستشعر ضغط رقمي 10Kpa من السيليكون

سمات:

تعويض سلسلة TruStability ™ HSC بمستشعر الضغط المدمج.TEB (نطاق الخطأ الإجمالي): ± 1٪ FSS إلى ± 3٪ FSS.(الضغط التفاضلي ، قياس الضغط) ، منخفض (الضغط المطلق ، الضغط التفاضلي ، قياس الضغط).الإخراج الرقمي أو التناظري.DIP ، SIP ، SMT

نطاق الضغط

± 1.6 ملي بار إلى ± 10 بار ، ± 160 باسكال إلى ± 1 ميجا باسكال ، ± 0.5 بوصة في ارتفاع 20 إلى ± 150 رطل لكل بوصة مربعة

سلسلة سيراميك السيليكون (HSC) عبارة عن مستشعر ضغط سيليكون مقاوم للضغط يوفر مخرجات تناظرية أو رقمية متناسبة لتوفير قراءات الضغط عبر نطاق ضغط كامل النطاق ونطاق درجة حرارة.يمكن لسلسلة HSC إجراء معايرة وتعويض درجة الحرارة لموضع المستشعر صفر والحساسية ومعامل درجة الحرارة والخطية باستخدام الدائرة المتكاملة (ASIC) على لوحة الدائرة.يتم تحديث المخرجات التناظرية والرقمية التي تمت معايرتها بمعدل حوالي 1 كيلو هرتز و 2 كيلو هرتز على التوالي.

تتم معايرة سلسلة HSC في نطاق درجة الحرارة من 0 درجة مئوية إلى 50 درجة مئوية [32 درجة فهرنهايت إلى 122 درجة فهرنهايت].يتميز المستشعر بمصدر طاقة فردي 3.3Vdc أو 5.0Vdc.

يمكن لهذه المستشعرات قياس الضغط المطلق أو المقياس أو التفاضل.يستخدم مستشعر الضغط المطلق ضغط الفراغ كقيمة مرجعية داخلية ، وتتناسب قيمة خرجه مع الضغط المطلق.يأخذ مستشعر ضغط المقياس الضغط الجوي كمرجع ويوفر قيمة خرج تتناسب مع الاختلاف في الضغط الجوي.يمكن لمستشعر الضغط التفاضلي قياس الضغط بين منفذي الضغط.

تم تصميم مستشعرات الضغط TruStability® للعمل مع الغازات غير المسببة للتآكل وغير الأيونية ، مثل الهواء والغازات الجافة الأخرى.تعمل مجموعة كبيرة من الخيارات على توسيع أداء هذه المستشعرات إلى نطاقات ضغط أعلى من 40 ملي بار و 4 كيلو باسكال و 20 بوصة في الماء.
