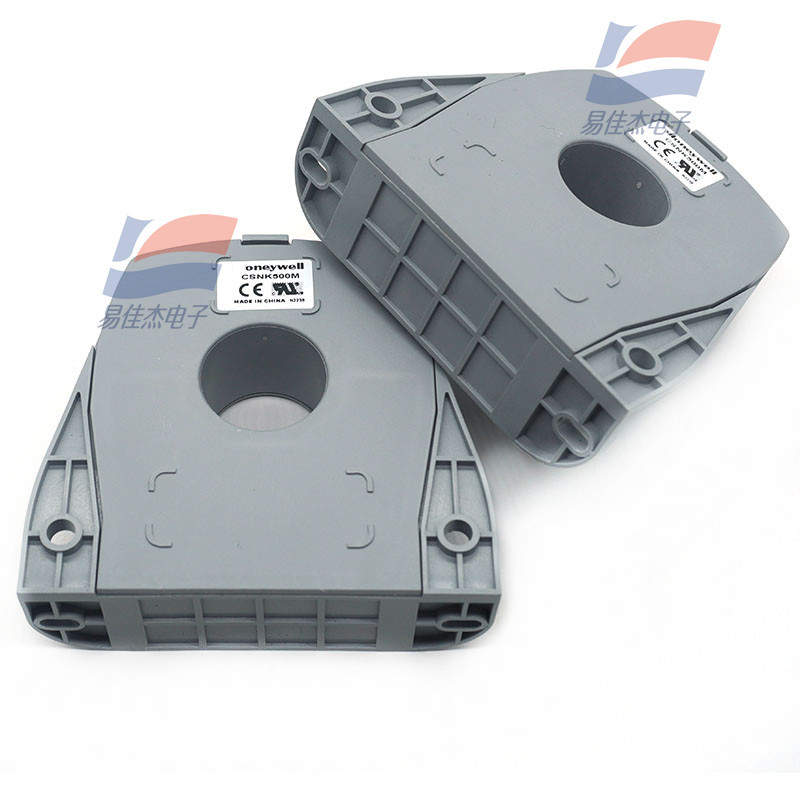

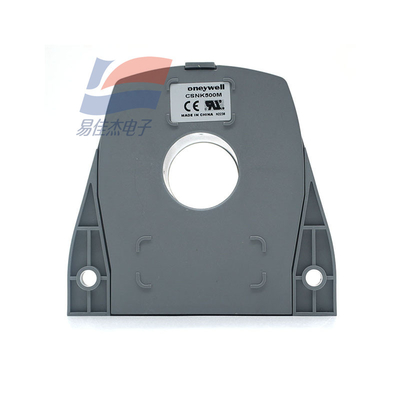

مستشعرات التيار المثبتة على اللوحة CSNK500M، قياس إلكتروني ذو حلقة مغلقة، كشف

مستشعرات التيار المثبتة على اللوحة CSNK500M، قياس إلكتروني ذو حلقة مغلقة، تكتشف

الميزات:

مستشعر التيار ذو الحلقة المغلقة CSNK500M يعتمد على مبدأ التعويض المغناطيسي. يمكن للحافة الكهربائية بين الدوائر الأولية والثانوية قياس التيار المستمر والتيار المتردد والتيار النبضي.

1. المعلمات الكهربائية

التيار المقنن: 500A.t rms (المقدر)

نطاق القياس: 0~±1200A.t (التيار المستمر)

: 0~±127**.t (التيار المتردد الأقصى)

مقاومة القياس (عند 70 درجة مئوية): Rm min Rm max

مع ±15 فولت، عند ±500A.t كحد أقصى: 0 أوم 75 أوم

عند ±1000A.t كحد أقصى: 0 أوم 10 أوم

مع ±18 فولت، عند ±500A.t كحد أقصى: 0 أوم 100 أوم

عند ±127**.t كحد أقصى: 0 أوم 5 أوم

تيار الخرج التناظري (عند 500 أمبير): 100 مللي أمبير

نسبة اللفات: 1/5000

** * (25 درجة مئوية): أفضل من ±0.50%ln

جهد الإمداد: ±15~18VDC (±5%)

الحافة الأولية الثانوية: 6KVrms/50KHz/ 1min

2. المعلمات الجنسية الديناميكية

تيار الإزاحة الصفري (25 درجة مئوية): أفضل من ±0.20 مللي أمبير

انجراف درجة حرارة تيار عدم التوازن (0~70 درجة مئوية): أفضل من ±0.30 مللي أمبير

الخطية: أفضل من ±0.10%

وقت الاستجابة: أفضل من 1 ميكروثانية

عرض النطاق الترددي: DC~100 كيلو هرتز

dl/dT يتبع: أفضل من 100 أمبير/ميكروثانية

3. المؤشرات الفنية

نطاق درجة حرارة التشغيل: -40~85 درجة مئوية

نطاق درجة حرارة التخزين: -40~90 درجة مئوية

تيار استهلاك الطاقة: 20 مللي أمبير بالإضافة إلى تيار الخرج

المقاومة الداخلية الثانوية (+70 درجة مئوية): 50 أوم

غلاف المستشعر: غلاف بلاستيكي مع حافة

شكل التثبيت: موصل 4 سنون

المواصفات:
