تفاصيل المنتج:
|
| الاستقطاب: | ثنائي الاتجاه | وقت الاستجابة: | 1 microsecond |
|---|---|---|---|
| الجهد االكهربى: | إمدادات الطاقة ± 24V | للقياس: | AC/DC |
| تكرار: | DC ~ 100kHz | درجة حرارة التشغيل: | -10 ℃ ~ 70 ℃ |
| إبراز: | ± 0.6% أجهزة استشعار التيار الموجودة على الطاولة,أجهزة استشعار التيار الحالية المرفقة على اللوحة ± 24V,أجهزة استشعار التيار LF505-S SP13,±24V Board Mount Current Sensors,LF505-S SP13 Current Sensors |
||

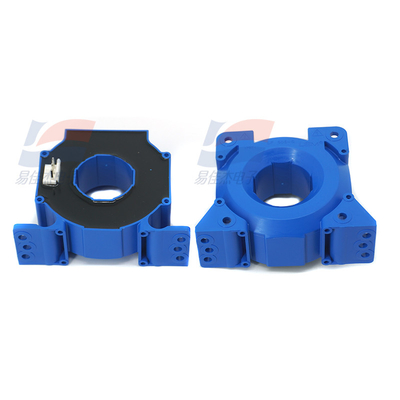

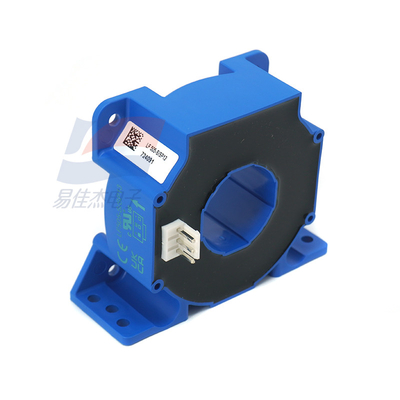

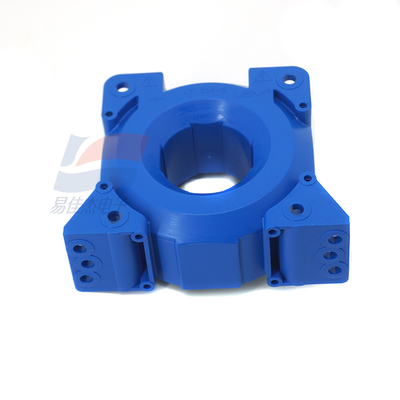

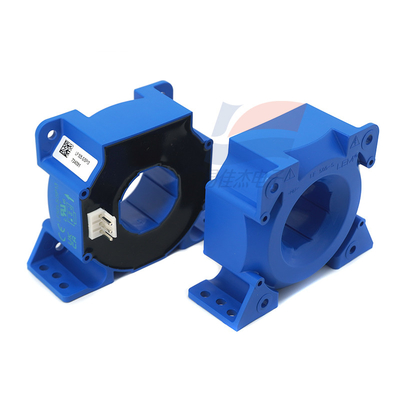

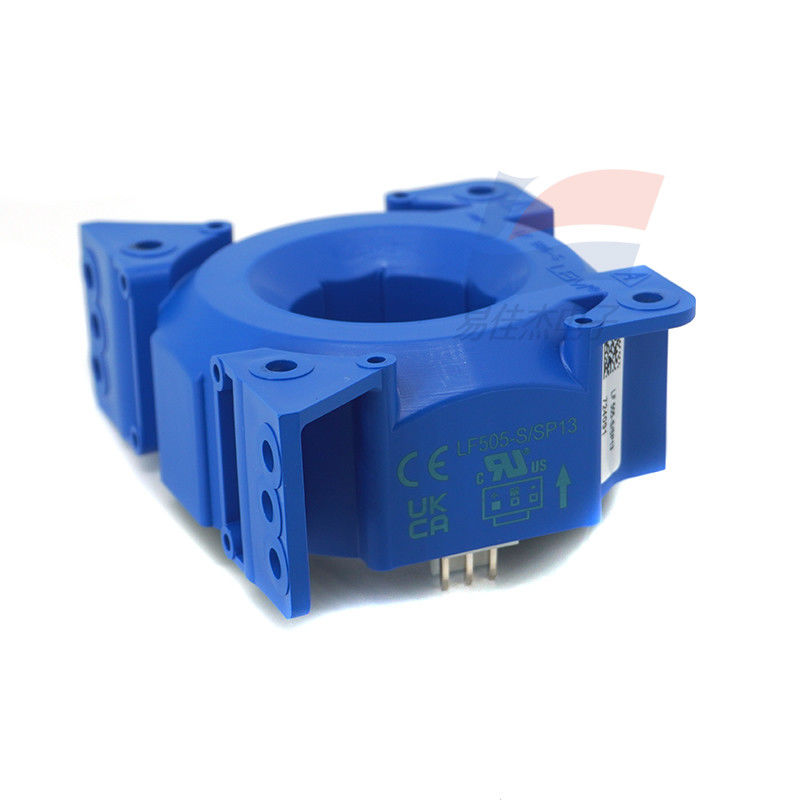

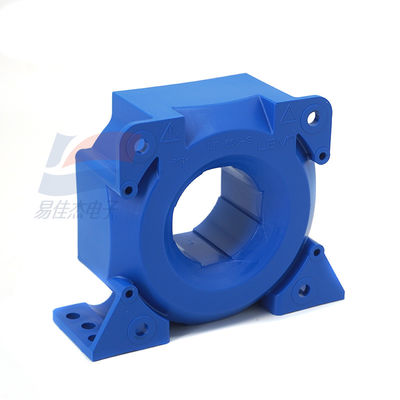

LF505-S SP13 مستشعر تيار مغلق الحلقة بتأثير هول للتيار المتردد والتيار المستمر
LF505-S SP13 هو مستشعر تيار مغلق الحلقة بتأثير هول. على الرغم من أن بعض الموردين يصنفونه على أنه مرتبط بشركة ABB، إلا أن تقنيته الأساسية تنبع من سلسلة LF505-S من شركة LEM Electronics. غالبًا ما يكون SP13 لاحقة مواصفات تستخدم للتكيف مع تطبيقات معينة، وتوجد عادة في سيناريوهات استشعار التيار العالي مثل محركات الصناعة ومعدات إمداد الطاقة.
المواصفات:
| التيار الأساسي المقنن (RMS) | 500 أمبير |
| نطاق القياس الأساسي | 0 - ±800 أمبير |
| التيار الثانوي المقنن (RMS) | 100 مللي أمبير |
| نسبة اللف | 1:5000 |
| نطاق جهد الإمداد | ±15 - ±24 فولت (تقلب مسموح به ±5%) |
| استهلاك طاقة التيار (إمداد ±18 فولت) | 24 مللي أمبير + التيار الثانوي |
| دقة القياس (25 درجة مئوية، عند التيار المقنن) | ±0.6% |
| خطأ الخطية: | <0.1% |
| تيار نقطة الصفر (25 درجة مئوية، بدون تيار أساسي) | القيمة النموذجية: ±0.4 مللي أمبير |
| تيار انحراف مغناطيسي زائد التحميل (بعد 3 أضعاف زيادة التيار المقنن) | ±0.2 مللي أمبير |
| مقاومة الملف الثانوي (عند 70 درجة مئوية) | 70 أوم |
