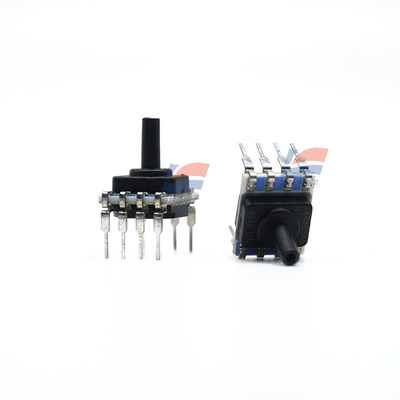

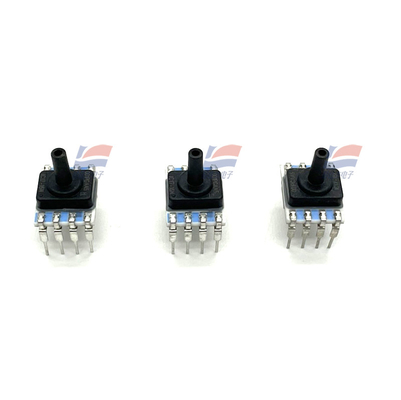

YJJ ABPDANN010BGAA5 أجهزة استشعار الضغط 10بار النوع الأساسي لوحة التثبيت واجهة رقمية الساعة تردد 100 50 -400 800 كيلو هرتز

وصف المنتج:

ABPDANN010BGAA5 تطبيق متعدد السيناريوهات النوع الأساسي لوحة تركيب جهاز استشعار الضغط 10بار

الخصائص:

• مقاييس المقياس والفرق

الضغوطات

• نطاق الخطأ الإجمالي (انظر الشكل 1): ± 1.5٪ FSS

• خيار الوسائط السائلة: يسمح بالرطوبة

تشغيل الرطب على الأجهزة مزدوجة الموانئ

• الاستقرار طويل الأجل الرائد في الصناعة:

± 0.25٪ FSS

• دقة رائدة في الصناعة: ± 0.25٪ FSS

BFSL

• نطاق ضغط واسع: 60 mbar إلى 10 bar

6 كيلوبايت إلى 1 مبا 1 psi إلى 150 psi

• صغيرة مثل 8 ملم × 7 ملم

• ضغوط انفجار عالية (انظر الجدول 7)

• معايرة على نطاق درجة الحرارة 0°C

إلى 50 درجة مئوية

• يعمل من مصدر طاقة واحد

إما 3.3 Vdc أو 5.0 Vdc

• الناتج: التناظرية التقويمية أو I2C

رقمية 12 بت متوافقة مع SPI

• استهلاك الطاقة: 2 يو إيه

باستخدام خيار وضع النوم

• تلبية IPC/JEDEC J-STD-020D.1

مستوى حساسية الرطوبة 1

متطلبات

• متوافقة مع REACH و RoHS

• الخيارات: وظيفة التشخيص الداخلي،

الوسائط السائلة، وضع النوم، درجة الحرارة

الناتج

الشكل 1. جدول مجموع الخطأ في النطاق 1. القيم القصوى المطلقة1 الخصائص الدقيقة. أقصى حد. وحدة فولتاج الإمداد (Vsupply) -0.3 6.0 Vdc3 فولت تردد ساعة الواجهة الرقمية: I2 C SPI 100 50 400 800 kHz حساسية ESD (نموذج الجسم البشري) 2 kV درجة حرارة التخزين -40 [-40] 85 [185] °C [°F] وقت اللحام ودرجة الحرارة:درجة حرارة لحام الرصاص (DIP) درجة حرارة التدفق العائدي القصوى (SMT بدون رصاص)1 الحد الأقصى المسموح به مطلق هو الحدود القصوى التي يمكن أن يتحملها الجهاز دون تلف.المواصفات البيئية المعيار المميز الرطوبة: جميع الأسطح الخارجية الأسطح الداخلية للوسائط السائلة الخيار (T، V، F، G) الأسطح الداخلية للغازات الجافة الخيار (N، D) 0٪ RH إلى 95٪ RH ، غير مكثفة 0٪ RH إلى 100٪ RH ، مكثفة 0٪ RH إلى 95٪ RH,عدم التكثيف الاهتزاز 15 g، 10 Hz إلى 2 kHz الصدمة 100 g، مدة 6 ms الحياة1 1 مليون دورة ضغط الحد الأدنى إعادة تدفق اللحام J-STD-020-D.1 حساسية الرطوبة المستوى 1 (مدة صلاحية غير محدودة عند تخزينها في

Sالمواصفات:
