تفاصيل المنتج:
|
| حجم الميناء: | 5.08 ملم | مواد الإسكان: | السيليكون |
|---|---|---|---|
| أقصى درجة حرارة للتشغيل: | + 85 ج | الحد الأدنى من درجة حرارة التشغيل: | -25 ج |
| إبراز: | مستشعر تدفق الهواء الشامل AWM3000,مستشعر تدفق الهواء الشامل AMW3303V,مستشعر تدفق الغاز N2 |
||

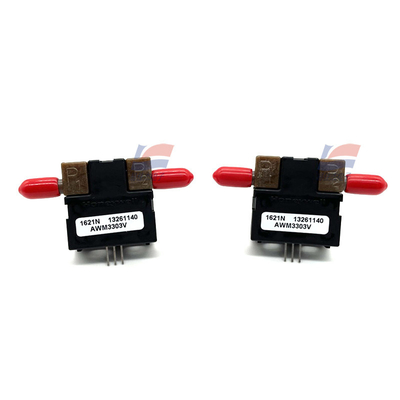

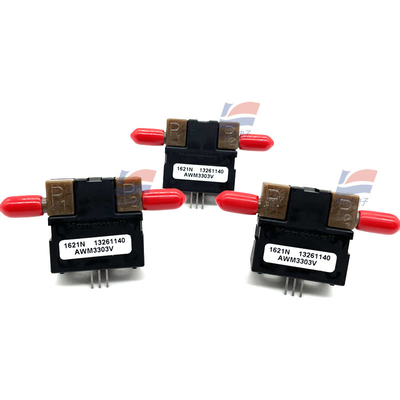

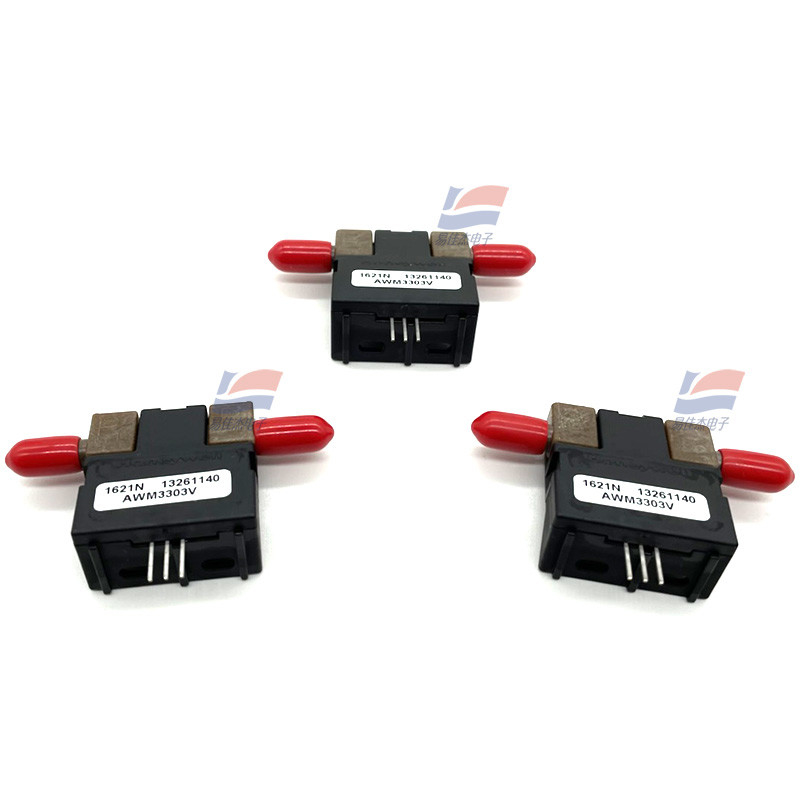

AMW3303V جهاز تحكم حرارة الغاز
الخصائص
* محذوفة بالليزر لتحسين قابلية الاستبدال بين أجهزة الاستشعار * استشعار التدفق تصل إلى 1.0 SLPM * استشعار الضغط التفاضلي المنخفض
مثل سلسلة AWM2000 ، تتحكم جسور Wheatstone المزدوجة في قياس تدفق الهواء. يتم تضخيم سلسلة AWM3000 ؛ لذلك ،يمكن استخدامه لزيادة المكاسب وإدخال تعويضات الجهد إلى مخرج جهاز الاستشعارالرسم البياني في الشكل 3 يظهر دوائر تضخيم على متن جهاز الاستشعار.دائرة التحكم في السخان (انظر الشكل 1) ودوائر إمدادات جسر الاستشعار (انظر الشكل 2) على متن الحزمة
ورقة البيانات:
| فئة المنتجات | مستشعر التدفق |
| النوع | مستشعر تدفق الهواء الكلي |
| تستخدم ل | الغاز الجاف |
| النطاق | +/- 1 لتر/دقيقة |
| الدقة | 1% |
| فولتاج إمدادات الطاقة | 8 فولت إلى 15 فولت |
ملاحظات:
1وقت التسخين الأولي للدوائر المشروطة بالإشارة هو دقيقة واحدة كحد أقصى
2الجهد الخارجي هو نسبي لجهد الإمداد.
3تغير درجة الحرارة عند استشعار ضغط التفاضل يرتبط بتغير كثافة الغاز على درجة الحرارة.
4الحمل الخارجي متصل من VOUT إلى GND (غرق التيار).
5الحد الأقصى المسموح به من معدل تغيير التدفق لمنع التلف: 5.0 SLPM/1.0 ثانية.
* يجب استخدام مرشح 5 ميكرون على أجهزة استشعار الضغط التفاضلي.
