تفاصيل المنتج:
|
| تباطؤ الضغط (5) (0 إلى 100 كيلو باسكال): | ± 0.1 -٪ VFSS | التباطؤ في درجة الحرارة (5) (-40 درجة مئوية إلى + 125 درجة مئوية): | ± 0.5 -٪ VFSS |
|---|---|---|---|
| تأثير درجة الحرارة على النطاق الكامل (5): | TCVFSS –1.0 - 1.0٪ VFSS | تأثير درجة الحرارة على الإزاحة (5): | TCVoff –1.0 - 1.0 مللي فولت |
| مقاومة المدخلات: | زين 1000-2500 وات | مقاومة الإخراج: | زوت 1400-3000 وات |
| إبراز: | MPX2100A جهاز استشعار الضغط,جهاز استشعار الضغط التعويضي,14جهاز استشعار الضغط 5Psi,Compensatory Pressure Sensor,14.5Psi Pressure Sensor |
||
وصف المنتج:

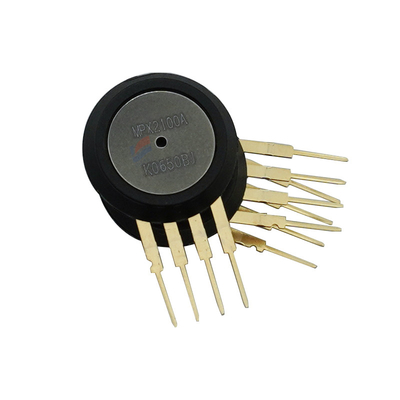

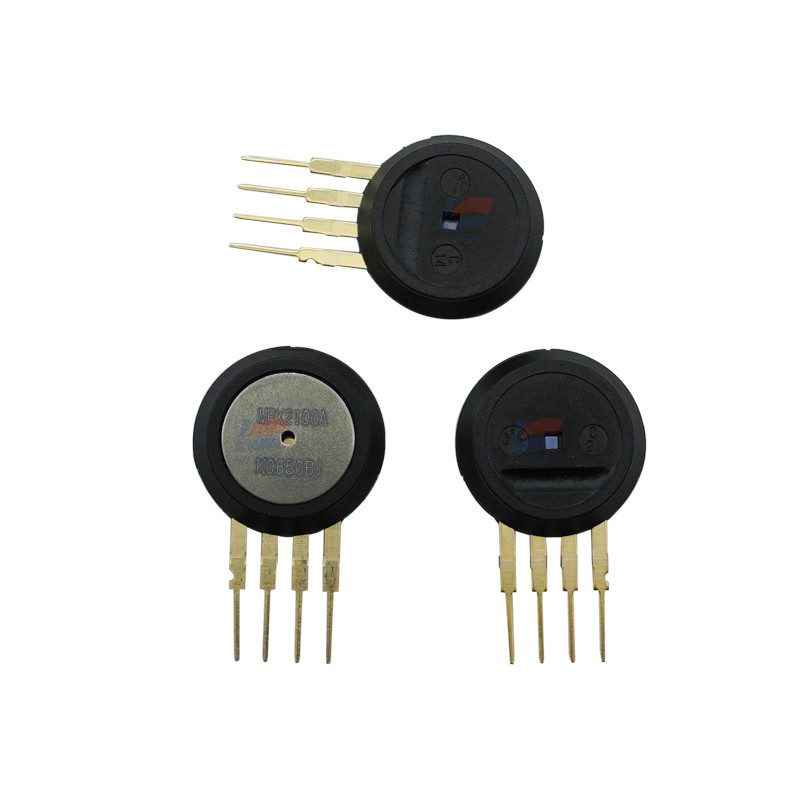

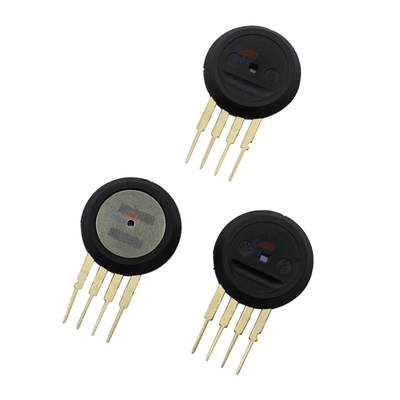

MPX2100A 0-100 Kpa (0-14.5Psi) مع مستشعر الضغط التعويضي
سمات:
جهاز سلسلة MPX2100 عبارة عن مستشعرات ضغط مقاومة للضغط من السيليكون توفر أ
خرج جهد خطي ودقيق للغاية - يتناسب طرديًا مع الضغط المطبق.
المستشعر عبارة عن غشاء سيليكون أحادي متآلف مزود بمقياس إجهاد وطبقة رقيقة
شبكة مقاومة متكاملة على رقاقة.يتم قطع الشريحة بالليزر للحصول على مدى دقيق وإزاحة
المعايرة وتعويض درجة الحرارة.
• درجة حرارة تتعادل أكثر من 0 درجة مئوية إلى +85 درجة مئوية
• مقياس إجهاد قص السيليكون الفريد
• من السهل استخدام خيارات حزمة الناقل رقاقة
• متوفر في التكوينات المطلقة والتفاضلية والمقاييس
• Ratiometric لتوفير الجهد
• ± 0.25٪ خطي (MPX2100D)
أمثلة التطبيق
• أجهزة التحكم في المضخة / المحرك
• علم الروبوتات
• مؤشرات المستوى
• التشخيص الطبي
• تبديل الضغط
• بارومترات
• أجهزة قياس الارتفاع
يوضح الشكل 1 مخطط كتلة للدوائر الداخلية في قائمة بذاتها
رقاقة مستشعر الضغط.
تحديد:
| الضغط الزائد (8) (P1> P2) | Pmax 200 كيلو باسكال |
| ضغط الانفجار (8) (P1> P2) | Pburst 1000 كيلو باسكال |
| درجة حرارة التخزين | تستغ –40 إلى +125 درجة مئوية |
| درجة حرارة التشغيل | TA –40 إلى +125 درجة مئوية |
| نطاق الضغط (1) | POP 0 - 100 كيلو باسكال |
| امدادات التيار الكهربائي (2) | VS - 10 16 فولت تيار مستمر |
| العرض الحالي | IO - 6.0 - mAdc |
| النطاق الكامل (3) MPX2100A ، MPX2100D | VFSS 38.5 40 41.5 مللي فولت |
