تفاصيل المنتج:
|
| حساسية: | V / P - 6.4 - مللي فولت / كيلو باسكال | زمن الاستجابة (7): | tR - 1.0 - مللي ثانية |
|---|---|---|---|
| مصدر الإخراج الحالي على نطاق كامل الإخراج: | IO + - 0.1 - mAdc | وقت الإحماء (8): | 20 - مللي |
| الوزن ، العنصر الأساسي (علبة 867): | 4.0 جرام | ||
| إبراز: | جهاز استشعار الضغط لتضخيم الإشارة,مستشعر الضغط العالي,High Output Pressure Sensor |
||
وصف المنتج:

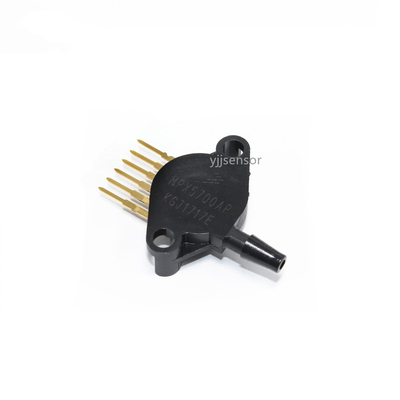

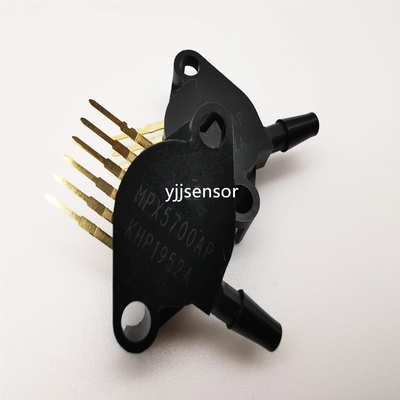

MPX5700AP 0-700 كيلو باسكال (0-100 رطل لكل بوصة مربعة) تعويض درجة الحرارة وتضخيم الإشارة مستشعر ضغط عالي الناتج مدمج
سمات:
سلسلة MPX5700 محولات الطاقة المقاومة للانضغاط هي أحدث ما توصلت إليه التقنية من السيليكون المتآلف
مستشعر ضغط مصمم لمجموعة واسعة من التطبيقات ، ولكن على وجه الخصوص
باستخدام متحكم أو معالج دقيق مع مدخلات A / D.هذا براءة اختراع ، واحد
يجمع محول العناصر بين تقنيات المعالجة الدقيقة المتقدمة ، ومعدنة الأغشية الرقيقة ،
والمعالجة ثنائية القطب لتوفير إشارة خرج تناظرية دقيقة وعالية المستوى
يتناسب مع الضغط المطبق.
2.5٪ أقصى خطأ يزيد عن 0 درجة إلى 85 درجة مئوية
مناسبة بشكل مثالي للأنظمة المعتمدة على المعالجات الدقيقة أو وحدات التحكم الدقيقة
متوفر في التكوينات المطلقة والتفاضلية والمقاييس
مقياس إجهاد القص السيليكون الحاصل على براءة اختراع
عنصر الايبوكسي Unibody المتين
يوضح الشكل 3 الناقل الأساسي للرقاقة التفاضلية / المقياس
(القضية 867).هلام الفلوروسيليكون يعزل سطح القالب
وروابط الأسلاك من البيئة ، مع السماح لـ
تنتقل إشارة الضغط إلى غشاء المستشعر.
(لاستخدام MPX5700D في تطبيق دوري عالي الضغط ،
استشر المصنع.)
تحديد:
| نطاق الضغط التفاضلي (1) ، المقياس التفاضلي: MPX5700D المطلق: MPX5700A | POP 0-15-700-700 كيلو باسكال |
| امدادات التيار الكهربائي (2) | مقابل 4.75 5.0 5.25 فولت تيار مستمر |
| العرض الحالي | IO - 7.0 10 مللي أمبير |
|
مقياس الضغط الصفري (3) ، التفاضل: (0 إلى 85 درجة مئوية) مطلق (0 إلى 85 درجة مئوية) |
Voff 0.088 0.184 0.2 0.313 0.409 فولت تيار مستمر |
| إخراج كامل النطاق (4) (0 إلى 85 درجة مئوية) | VFSO 4.587 4.7 4.813 فولت تيار مستمر |
| النطاق الكامل (5) (0 إلى 85 درجة مئوية) | VFSS - 4.5 - Vdc |
| الدقة (6) (0 إلى 85 درجة مئوية) | ± 2.5٪ VFSS |
