تفاصيل المنتج:
|
| أقصى ضغط (P1 - P2): | Pmax 400 كيلو باسكال | درجة حرارة التخزين: | تستغ –40 درجة إلى + 125 درجة مئوية |
|---|---|---|---|
| درجة حرارة التشغيل: | TA –40 درجة إلى + 125 درجة مئوية | نطاق الضغط: | POP 15 - 115 كيلو باسكال |
| امدادات التيار الكهربائي (1): | VS 4.85 5.1 5.35 فولت تيار مستمر | ||
| إبراز: | جهاز استشعار الضغط المطلق للسيارات |
||
وصف المنتج:

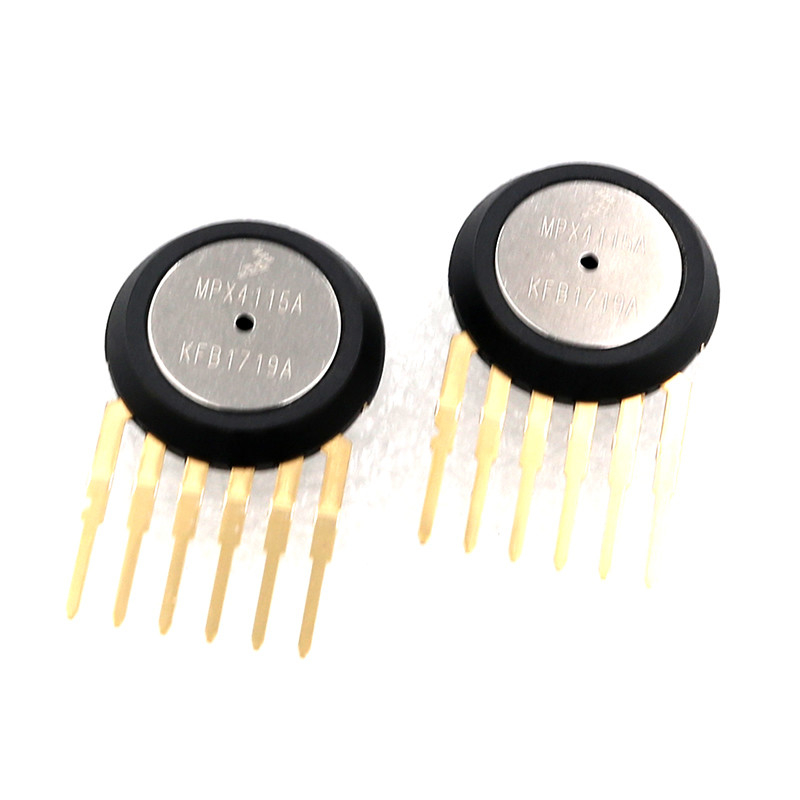

MPX4115A 0-105kpa مستشعر الضغط المطلق المنوع للسيارات
سمات:
مستشعر سلسلة MPX4115A / MPXA4115A من Motorola يدمج مضخم الصوت التشغيلي ثنائي القطب على الرقاقة
شبكات مقاومة الدوائر والأغشية الرقيقة لتوفير إشارة خرج عالية ودرجة حرارة
تعويضات.عامل الشكل الصغير والموثوقية العالية للتكامل على الرقاقة تجعل من
يعد مستشعر ضغط Motorola خيارًا منطقيًا واقتصاديًا لمصمم النظام.
سلسلة MPX4115A / MPXA4115A سلسلة محول الطاقة هو من بين الفن ،
متجانسة ، إشارة مكيفة ، مستشعر ضغط السيليكون.يجمع هذا المستشعر المتقدم
تقنيات micromachining ، والمعدنة رقيقة ، ومعالجة أشباه الموصلات ثنائية القطب ل
توفر إشارة خرج تناظرية دقيقة وعالية المستوى تتناسب مع الضغط المطبق.
يوضح الشكل 1 مخطط كتلة للدائرة الداخلية المدمجة عند الضغط
رقاقة الاستشعار.
1.5٪ كحد أقصى للخطأ يزيد عن 0 درجة إلى 85 درجة مئوية
مناسب بشكل مثالي للمعالج الدقيق أو وحدة التحكم الدقيقة-
الأنظمة القائمة
تعويض درجة الحرارة من -40 درجة إلى + 125 درجة مئوية
عنصر إيبوكسي أحادي دائم أو لدن بالحرارة
(PPS) حزمة تثبيت السطح
أمثلة التطبيق
مقاييس الارتفاع للطيران
الضوابط الصناعية
التحكم في المحرك
محطات الطقس وأجهزة الإبلاغ عن الطقس
تحديد:
| العرض الحالي | IO - 7.0 10 مللي أمبير |
|
الحد الأدنى من إزاحة الضغط (2) (0 إلى 85 درجة مئوية) @ VS = 5.1 فولت |
Voff 0.135 0.204 0.273 فولت تيار مستمر |
|
إخراج كامل النطاق (3) (0 إلى 85 درجة مئوية) @ VS = 5.1 فولت |
VFSO 4.725 4.794 4.863 فولت تيار مستمر |
|
النطاق الكامل (4) (0 إلى 85 درجة مئوية) @ VS = 5.1 فولت |
VFSS 4.521 4.590 4.659 فولت تيار مستمر |
| الدقة (5) (0 إلى 85 درجة مئوية) | ± 1.5٪ VFSS |
