تفاصيل المنتج:
|
| نطاق كامل (3): | VFSS 45 60 90 مللي فولت | أوفست (4): | Voff 0 20 35 mV |
|---|---|---|---|
| حساسية: | 1.2 - ملي فولت / كيلو باسكال | الخطية (5): | –0.6 - 0.4٪ VFSS |
| تباطؤ الضغط (5) (0 إلى 50 كيلو باسكال): | ± 0.1 -٪ VFSS | ||
| إبراز: | MPX53D مستشعر الضغط السيليكوني |
||
وصف المنتج:

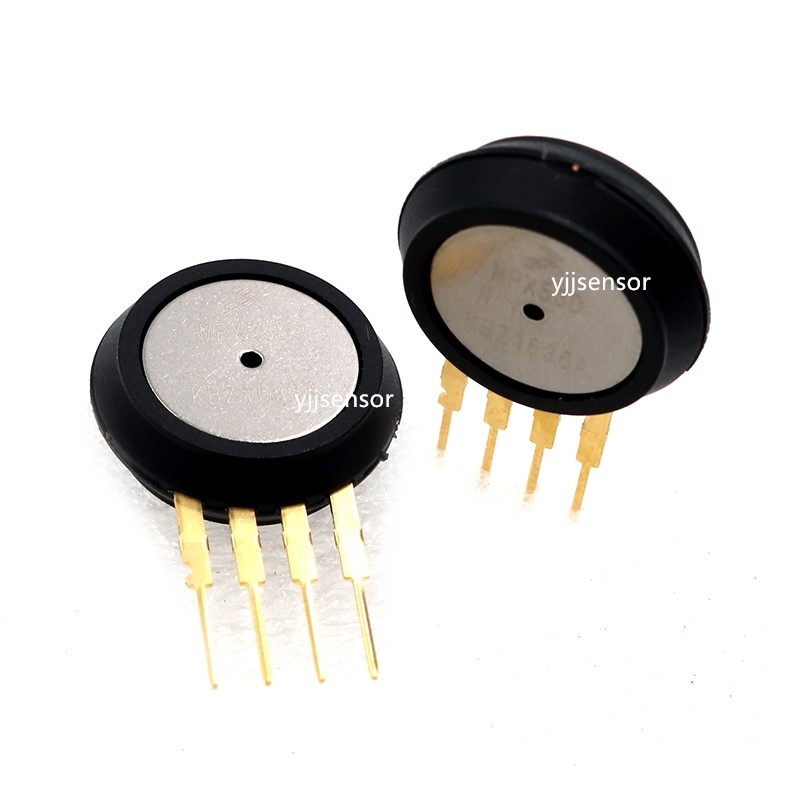

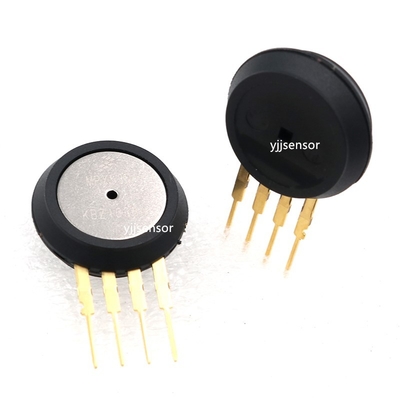

MPX53D 0-50 Kpa (0-7.25PSi) مستشعر ضغط السيليكون غير المعوض
سمات:
يوفر مستشعر الضغط المقاوم للضغط من السيليكون MPX53 دقة عالية وخطية
خرج الجهد - يتناسب طرديا مع الضغط المطبق.هذا المعيار ، التكلفة المنخفضة ،
يسمح المستشعر غير المعوض للمصنعين بتصميم وإضافة عناصر خارجية خاصة بهم
شبكات تعويض درجات الحرارة وتكييف الإشارات.تقنيات التعويض
تم تبسيطها نظرًا لإمكانية التنبؤ بمقياس إجهاد العنصر الفردي لموتورولا
التصميم.
منخفض الكلفة
تصميم مقياس إجهاد القص السيليكون الحاصل على براءة اختراع
Ratiometric لتزويد الجهد
خيارات حزمة حامل رقاقة سهلة الاستخدام
60 مللي فولت (نموذجي)
الخيارات التفاضلية والمقاييس
أمثلة التطبيق
مراقبة حركة الهواء
أنظمة التحكم البيئي
مؤشرات المستوى
كشف التسريب
الأجهزة الطبية
الضوابط الصناعية
أنظمة التحكم الهوائية
علم الروبوتات
يوضح الشكل 1 مخططًا للدائرة الداخلية
على شريحة مستشعر الضغط القائمة بذاتها.
تحديد:
| الضغط الزائد (8) (P1> P2) | Pmax 200 كيلو باسكال |
| ضغط الانفجار (8) (P1> P2) | Pburst 500 كيلو باسكال |
| درجة حرارة التخزين | تستغ –40 إلى +125 درجة مئوية |
| درجة حرارة التشغيل | TA –40 إلى +125 درجة مئوية |
| نطاق الضغط (1) | POP 0 - 50 كيلو باسكال |
| امدادات التيار الكهربائي (2) | VS - 3.0 6.0 فولت تيار مستمر |
| العرض الحالي | IO - 6.0 - mAdc |
