تفاصيل المنتج:
|
| التكرار والتباطؤ: | ± 0.15 | وقت رد الفعل: | 10 مللي ثانية |
|---|---|---|---|
| مقاومة المدخلات: | 5.0 ك | مقاومة الإخراج: | 5.0 ك |
| وزن: | 2G | ||
| إبراز: | جهاز استشعار الضغط 24PCAFA6G,مستشعر الضغط التفاضلي,22/24/26PC جهاز استشعار الضغط,Differential Pressure Sensor,22/24/26PC Pressure Sensor |
||
وصف المنتج:

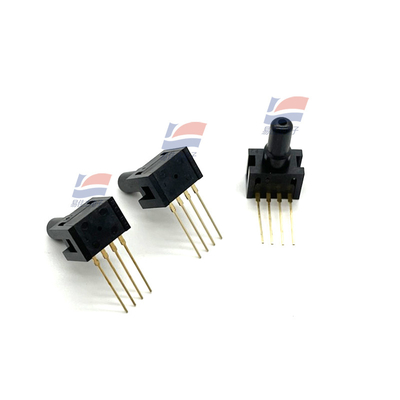

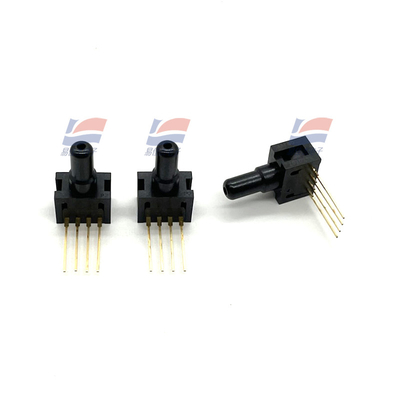

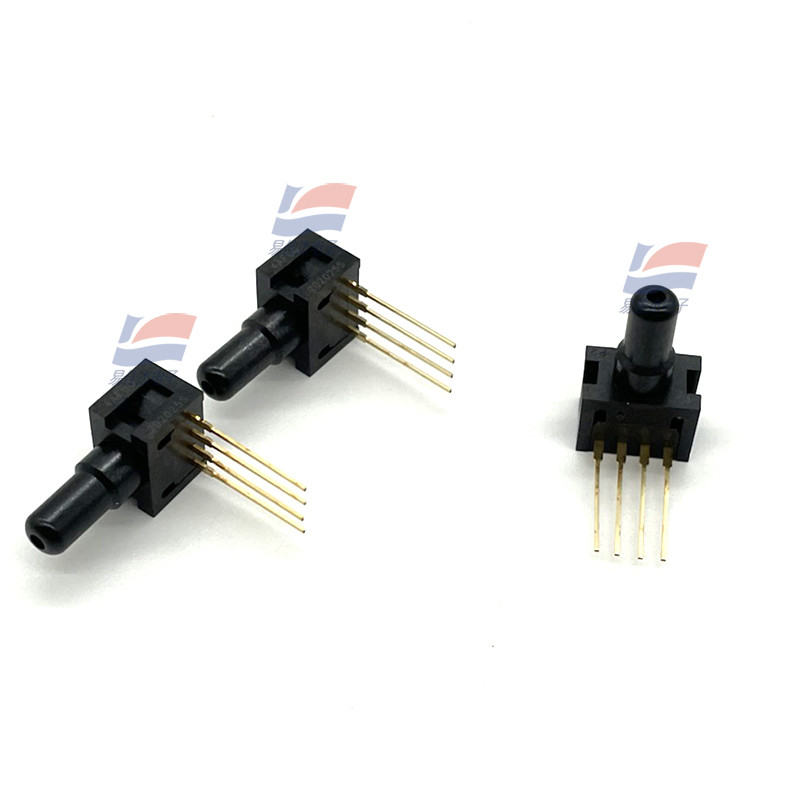

24PCAFA6G مستشعر الضغط 22/24 / 26PC سلسلة متر والتفاضلية
سمات:
مستشعر GAGE
يتم تطبيق الضغط على المنفذ P2.فتحات منفذ P1 للضغط المحيط
أبعاد التركيب (للإشارة فقط)
1 × 4 إنهاء (النمط 1) ، منفذ مستقيم (النمط أ)
السن 1 محزوز ، ويظهر على يمين العبوة.الدبوس 2 بجوار رقم التعريف الشخصي 1 ، إلخ.
20 قطعة دائرة سلسلة - ملاحظات
1. تشير الأرقام المحاطة بدائرة إلى جهاز الاستشعار
المحطات (دبابيس الواجهة).
2. يزداد VO مع تغير الضغط.
3. VO J V2 - V4
4. الدبوس 1 المعين مع الشق.
تعيين دبوس
دبوس 1J مقابل (+)
خرج السن 2 J (+)
دبوس 3 ي الأرض (-)
خرج Pin 4 J (-)
تحديد:
| مزود الطاقة | 10-12VDC |
| تعويض الصفر | -30- +30 مللي فولت |
| انجراف صفر ، 0-25 درجة مئوية ، 25-50 درجة مئوية | ± 2.0 مللي فولت |
| الخطية ، P2 & GT ؛P1 ، أفضل خط مناسب | ± 0.25 - ± 10٪ مقياس كامل |
| تكون الحساسية دافئة ، 25 درجة مئوية إلى 0 درجة مئوية ، 25 درجة مئوية إلى 50 درجة مئوية | ± 5.0 مقياس كامل |
