تفاصيل المنتج:
|
| تشغيل التيار الكهربائي: | 2.5 مللي أمبير | حجم الميناء: | 2.31 ملم |
|---|---|---|---|
| نوع المنتج: | أجهزة استشعار الضغط | تصنيف فرعي: | مجسات |
| امدادات التيار الكهربائي - ماكس: | 5.25 فولت | امدادات التيار الكهربائي - دقيقة: | 4.75 فولت |
| وحدة الوزن: | 9.466 جرام | ||
| إبراز: | جهاز استشعار الضغط التفاضلي ASDXRRX005PGAA5,5جهاز استشعار الضغط التفاضلي,جهاز استشعار الضغط التفاضلي,5.0 Psi Differential Pressure Sensor,Machine Interfaces Differential Pressure Sensor |
||
وصف المنتج:

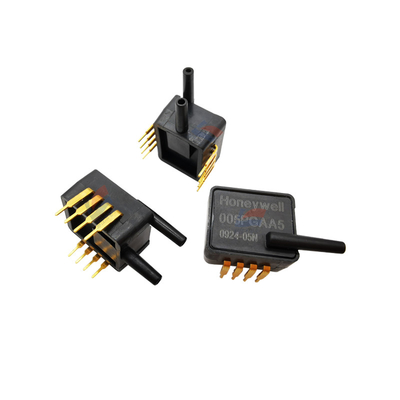

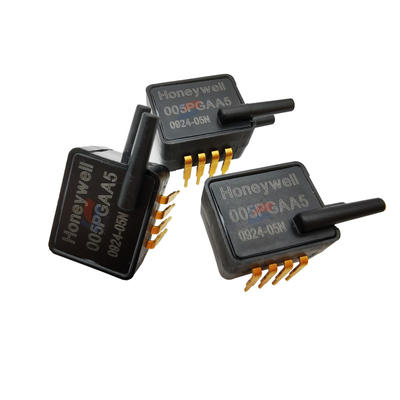

ASDXRRX005PGAA5 التفاضلية 0 رطل إلى 5.0 رطل لكل بوصة مربعة لمستشعر الضغط بين واجهات اللوحة والآلة
سمات:
سلسلة ASDX عبارة عن مستشعر ضغط من السيليكون يوفر واجهة تناظرية لقياس نسبة الضغط لقراءة الضغط على نطاق الضغط الكامل المحدد ونطاق درجة الحرارة.تمت معايرة ASDX بالكامل وتعويض درجة الحرارة عن إزاحة المستشعر والحساسية وتأثيرات درجة الحرارة وعدم الخطية باستخدام دائرة متكاملة خاصة بالتطبيق على متن الطائرة (ASIC).يتم تحديث قيم الإخراج المعايرة للضغط عند 1 كيلو هرتز تقريبًا.تتم معايرة ASDX القياسي على مدى درجة حرارة تتراوح من 0 درجة مئوية إلى 85 درجة مئوية [32 درجة فهرنهايت إلى 185 درجة فهرنهايت].يتميز المستشعر بالتشغيل من مصدر طاقة واحد إما 3.3 Vdc أو 5.0 Vdc.تتوفر هذه المستشعرات لقياس الضغوط المطلقة والتفاضلية والقياس.الإصدارات المطلقة لها مرجع فراغ داخلي وقيمة خرج تتناسب مع الضغط المطلق.تسمح الإصدارات التفاضلية بتطبيق الضغط على جانبي الحجاب الحاجز.يتم الرجوع إلى إصدارات Gage إلى الضغط الجوي وتوفر ناتجًا يتناسب مع تغيرات الضغط من الغلاف الجوي.تم تصميم مستشعرات سلسلة ASDX للاستخدام مع سوائل العمل غير الأيونية غير المسببة للتآكل [1] مثل الهواء والغازات الجافة.تم تصميمها وتصنيعها وفقًا لمعايير ISO 9001.
إخراج تناظري قياس 12 بت
تكييف دقيق ودرجة حرارة ASIC يعوضان ما يزيد عن 0 درجة مئوية إلى 85 درجة مئوية [32 درجة فهرنهايت إلى 185 درجة فهرنهايت] نطاق درجة الحرارة
جهد تشغيل منخفض
الأنواع المطلقة والتفاضلية والقياسية
يتراوح الضغط من 10 بوصات H20 إلى 100 رطل / بوصة مربعة
المعايرات القياسية بالبوصة H20 ، cm H20 ، psi ، mbar ، bar ، kPa
إجمالي نطاق الخطأ ± 2.0٪ من النطاق الأقصى لمدى النطاق الكامل
التطبيقات المحتملة المتوافقة مع RoHS
معايرة التدفق
أجهزة مراقبة التهوية وتدفق الهواء
أجهزة تدفق الغاز
أجهزة مراقبة وعلاج انقطاع التنفس أثناء النوم
بارومتر
ضوابط تعمل بالهواء المضغوط
التدفئة والتهوية وتكييف الهواء
تحديد:
| جهد إمداد طاقة التشغيل | 5 فولت |
| نوع المنفذ | شعاعي مزدوج باربليس |
| حزمة / حالة | DIP-8 |
| درجة حرارة التشغيل الدنيا | -20 ج |
| أقصى درجة حرارة للتشغيل | + 105 ج |
| تشغيل التيار الكهربائي | 2.5 مللي أمبير |
| حجم الميناء | 2.31 ملم |
