تفاصيل المنتج:
|
| سلسلة من: | HSC | جهد إمدادات الطاقة: | 3.3 ضد |
|---|---|---|---|
| نوع المنفذ: | HSCDLNN100MDSA5 | درجة حرارة التشغيل: | 85 |
| إبراز: | HSCDLND001PGAA5 مستشعر الضغط الإلكتروني,مستشعر ضغط مقياس الركيزة,مستشعر ضغط مقياس 1psi |
||
وصف المنتج:

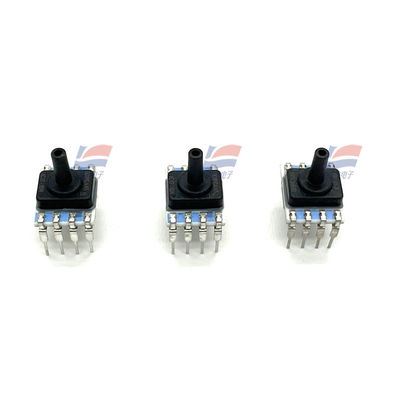

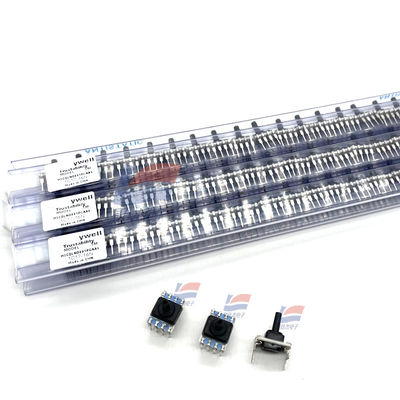

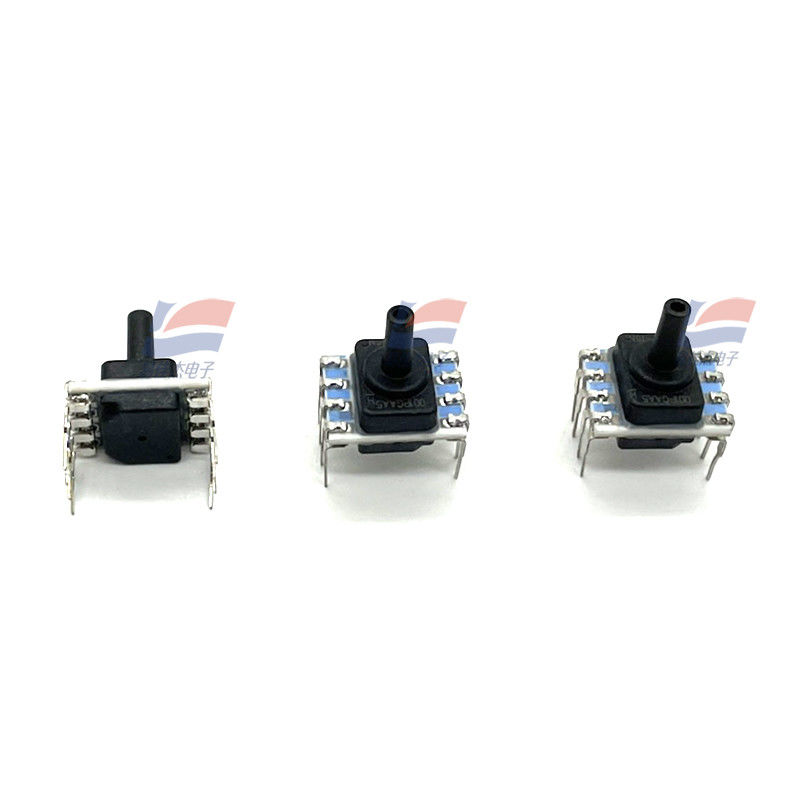

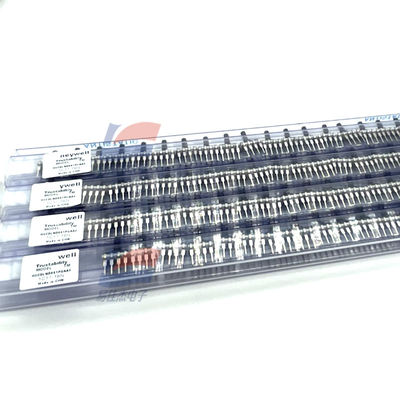

HSCDLND001PGAA5 مستشعر ضغط قياس ضغط السيراميك الألومينا 1 رطل لكل بوصة مربعة
الميزات:
مستشعر ضغط مدمج من سلسلة TruStability™ HSC للتعويض. نطاق الخطأ الكلي (TEB): ±1% FSS إلى ±3% FSS. (الضغط التفاضلي، ضغط القياس)، منخفض (الضغط المطلق، الضغط التفاضلي، ضغط القياس). خرج رقمي أو تناظري. DIP، SIP، SMT
نطاق الضغط
±1.6 مللي بار إلى ±10 بار، ±160 باسكال إلى ±1 ميجا باسكال، ±0.5 بوصة ماء إلى ±150 رطل لكل بوصة مربعة
سلسلة السيراميك السيليكون (HSC) هي مستشعر ضغط سيليكون مقاوم للضغط يوفر خرجًا تناظريًا أو رقميًا متناسبًا لتوفير قراءات الضغط عبر نطاق ضغط كامل ونطاق درجة حرارة. يمكن لسلسلة HSC إجراء المعايرة وتعويض درجة الحرارة لموضع الصفر والحساسية ومعامل درجة الحرارة واللاخطية للمستشعر باستخدام الدائرة المتكاملة (ASIC) على لوحة الدائرة. يتم تحديث المخرجات التناظرية والرقمية المعايرة بمعدل حوالي 1 كيلو هرتز و 2 كيلو هرتز على التوالي.
تمت معايرة سلسلة HSC في نطاق درجة الحرارة من 0 درجة مئوية إلى 50 درجة مئوية [32 درجة فهرنهايت إلى 122 درجة فهرنهايت]. يتميز المستشعر بمصدر طاقة واحد يبلغ 3.3 فولت تيار مستمر أو 5.0 فولت تيار مستمر.
يمكن لهذه المستشعرات قياس الضغط المطلق أو القياس أو التفاضلي. يستخدم مستشعر الضغط المطلق ضغط الفراغ كقيمة مرجعية داخلية، وتتناسب قيمة الخرج الخاصة به مع الضغط المطلق. يأخذ مستشعر ضغط القياس الضغط الجوي كمرجع ويوفر قيمة خرج تتناسب مع الفرق في الضغط الجوي. يمكن لمستشعر الضغط التفاضلي قياس الضغط بين منفذي ضغط.
تم تصميم مستشعرات الضغط TruStability® للعمل مع الغازات غير المسببة للتآكل وغير الأيونية، مثل الهواء والغازات الجافة الأخرى. تعمل مجموعة كبيرة من الخيارات على توسيع أداء هذه المستشعرات إلى نطاقات ضغط أعلى من 40 مللي بار و 4 كيلو باسكال و 20 بوصة ماء.
Sالمواصفات:
| نوع الضغط | A D G |
| ضغط العمل | 1 رطل لكل بوصة مربعة |
| نوع الإخراج | I2C SPI |
| جهد الخرج | 3.3 |
| الدقة | 0.25% |
