تفاصيل المنتج:
|
| نطاق التدفق / الضغط: | ± 1000 متر مكعب في الدقيقة (1 SLPM) | صفر على مدى درجة الحرارة بأكملها: | ± 0.20 مللي فولت تيار مستمر |
|---|---|---|---|
| التكرار: | قراءة ± 0.50٪ | وقت الاستجابة: | القيمة النموذجية 1 مللي ثانية |
| إبراز: | مقياس التدفق الشامل للغاز الجسر الصغير,مقياس التدفق الكتلي للغاز AWM42300V,مستشعر التدفق الحراري الشامل للجسر الصغير |
||

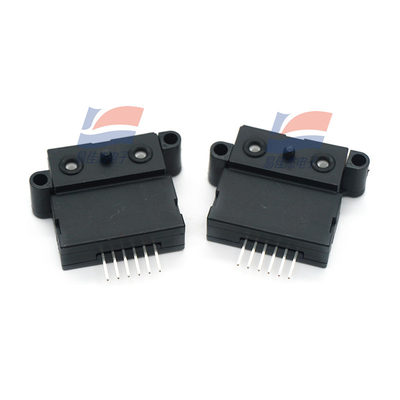

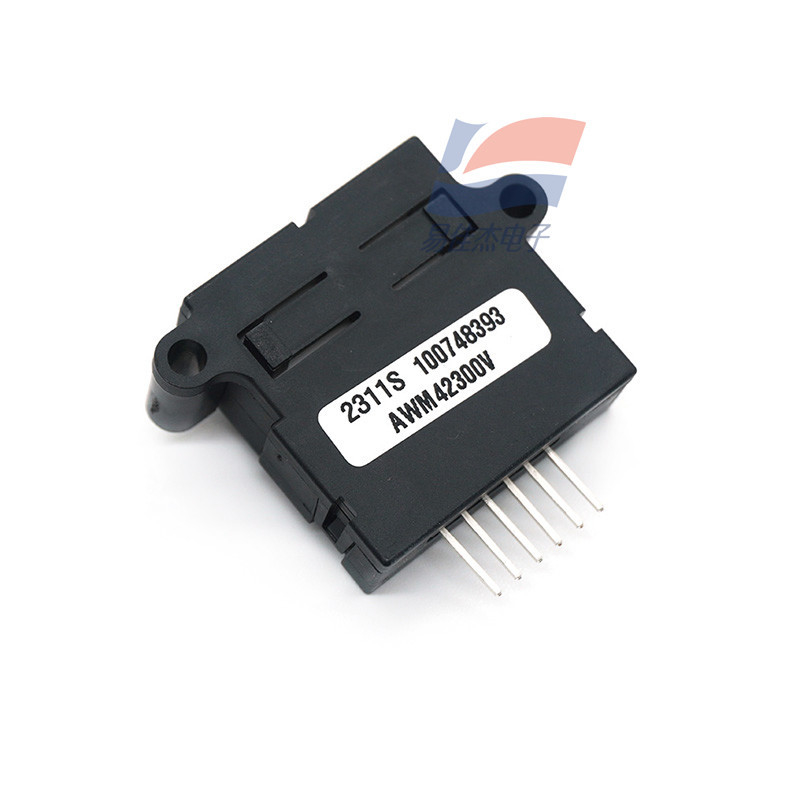

± 1000sccm حساس مقياس التدفق الكتلي للغاز الجسر الصغير AWM42300V
± 1000sccm مستشعر تدفق كتلة الغاز الصغير AWM42300V
سمات:
يستخدم مستشعر تدفق كتلة الغاز Microbridge مقاومة حرارية ملفوفة في طبقة رقيقة من نيتريد السيليكون.يتم تعليق هذه المقاومات وتشكل جسرين فوق تجويف النقش في رقاقة السيليكون.يتم وضع الشريحة في أفضل قناة لتدفق الهواء للمواصفات لتوفير استجابة تدفق متكررة.عن طريق حفر التجويف تحت جسر استشعار التدفق ، يحقق السخان ومقاوم الاستشعار عزلًا حراريًا فعالاً.تحقق وظيفة العزل الحراري والحجم الصغير لمستشعر تدفق كتلة الغاز الصغير استجابة سريعة وحساسية عالية لتدفق الهواء.
قياس تدفق الهواء بجسر مزدوج للتحكم في Wheatstone - يوفر أحدهما تحكمًا في سخان الحلقة المغلقة ، والآخر يحتوي على عناصر استشعار مزدوجة.تعمل دائرة السخان على تقليل تباين الخرج بسبب اختلاف درجة الحرارة المحيطة من خلال توفير خرج يتناسب مع معدل تدفق الكتلة.تحافظ هذه الدائرة على درجة حرارة السخان عند اختلاف ثابت في درجة الحرارة أعلى من درجة الحرارة المحيطة (160 درجة مئوية) ، والتي تقاس بالمقاومة الحرارية على الشريحة.يتناسب خرج الجهاز مع جهد الإمداد ويتوافق أيضًا مع الجهد التفاضلي لدائرة جسر ويتستون.
ساختيارات:
| نوع الواجهة | متشعب |
| استهلاك الطاقة | 60 ميغاواط |
| توافق متوسط | الغاز الجاف فقط |
| نطاق درجة حرارة التعويض | -25 درجة مئوية إلى 85 درجة مئوية [-13 درجة فهرنهايت إلى 185 درجة فهرنهايت] |
