YJJ LOX-02 مستشعر الأوكسجين الفلوريسنت 0-25% O2 هو محطات الأرصاد الجوية البيئية

وصف المنتج:

YJJ LOX-02 مستشعر الأكسجين الفلوريسنت 0-25% O2 هو محطات الأرصاد الجوية البيئية

الخصائص:

الطريقة البصرية لإطفاء الفلوريسنس

سلسلة النماذج الفرعية:

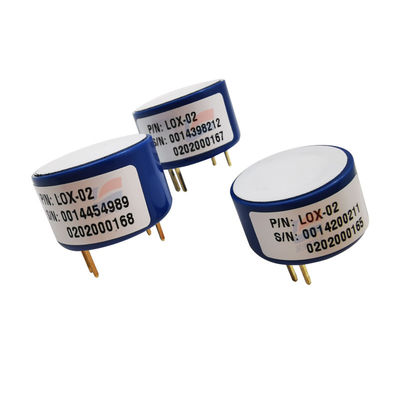

LOX-02: النموذج القياسي للانتشار (PCB الإدراج المباشر)

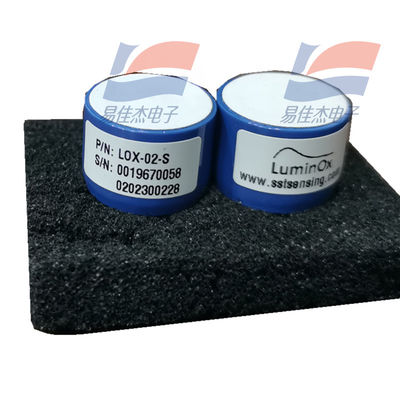

LOX-02-S: نموذج بطارية طويلة العمر مع استهلاك طاقة منخفض

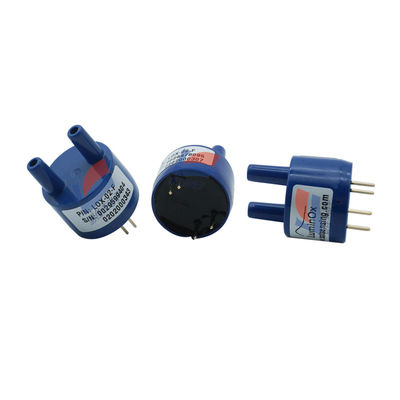

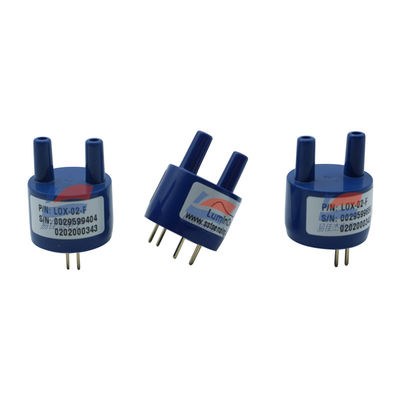

LOX-02-F: نموذج مسار الغاز من نوع التدفق ، مناسبة للأنابيب / التخمير البيولوجي

II. معايير أداء القياس الأساسية

نطاق الأكسجين

تركيز الحجم: 0 - 25% من O2

الضغط الجزئي للأكسجين ppO2: 0 - 300 mbar

الدقة والقرار

دقة النطاق الكامل لـ ppO2: < 2% FS

دقة تركيز O2: 0.01% O2

دقة ppO2: 0.1 mbar

كشف ضغط الهواء المدمج: دقة ± 5 mbar، دقة 1 mbar

مخرج درجة الحرارة المدمجة: عرض فقط، دقة 0.1°C

دقة نسبة O2: يتم احتسابها عن طريق الجمع بين ضغط جزئي الأكسجين + دقة ضغط الهواء

سرعة الاستجابة

وقت استجابة T90 النموذجي: < 30 ثانية (بدرجة حرارة وضغط طبيعية)

وقت التسخين المسبق: < 60 ثانية

فترة أخذ العينات الافتراضية: 1 هرتز (1 مرة في الثانية) عمر الخدمة

عمر العمل المستمر: > 5 سنوات، لا يتطلب معايرة متكررة

المعلمات الكهربائية

فولتاج إمدادات الطاقة: 4.5 - 5.5 VDC (معتاد 5V)

التيار التشغيلي:

أخذ العينات المستمر (1 هرتز): < 7.5 مآ

ذروة التيار الفوري: < 20 mA

مخرج الإشارة: مستوى 3.3 فولت TTL UART/RS232 ، متوافق مع وحدة التحكم الدقيقة 5 فولت ، لا حاجة إلى تكييف op-amp ، اتصال مباشر إلى MCU

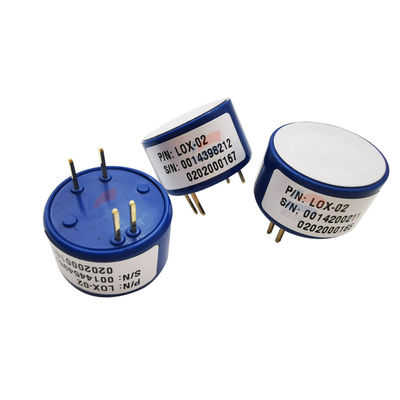

الدبابيس: 4 دبابيس مطلية بالذهب، 2.54mm الفاصل بينها بطاقات PCB القياسية

IV. مواصفات التسامح البيئي درجة الحرارة

درجة حرارة العمل: -30 درجة مئوية +60 درجة مئوية

درجة حرارة التخزين: -30 درجة مئوية +60 درجة مئوية

الرطوبة: 0 ٪ 99٪ RH (يتم حظر التكثيف لأنه يمكن أن يلوث الفيلم الفلورسنت)

ضغط البيئة: 500-1200 mbar

الامتثال: RoHS ، REACH ، لا توجد مواد ضارة ، خالية من الرصاص ، خالية من الزئبق

V. الأبعاد الميكانيكية

الشكل: أسطواني

الحد الأقصى للقطر: 20 مم

الطول: 12.5 ملم

طريقة التثبيت: لحام علبة PCB ، لا غسل المياه للجهاز بأكمله (الفيلم الفلوري يخشى تآكل المذيب)

المزايا الرئيسية للمنتج

المبدأ البصري ليس له مادة كهربائية، فإنه لن تجف، تسرب، أو تآكل، وحجم الصيانة منخفضة للغاية مقارنة مع أجهزة استشعار الأكسجين الكهروكيميائية

المعايرة المسبقة في المصنع، جاهزة للاستخدام على الآلة، المعايرة مرة واحدة كل 6 إلى 12 شهرًا في السيناريوهات العادية

استهلاك طاقة منخفض ، مناسب للأجهزة المحمولة ، محطات مراقبة تعمل بالبطاريات

تعويض مزدوج مدمج لدرجة الحرارة والضغط، تصحيح آلي لأخطاء تركيز الأكسجين الناجمة عن الارتفاع ودرجة الحرارة

مقاومة لثاني أكسيد الكربون وتداخلات الغازات الحمضية الضعيفة ، مناسبة للدخانات والبيوت الزراعية والتخمير والقصور المغلقة

السيناريوهات التقليدية للتطبيق

محطة الأرصاد الجوية البيئية، مراقبة جودة الهواء في الأماكن المغلقة، الحضانة / الدفيئة الزراعية، الحماية الصناعية من التخلّص، غاز الدخان من غلاية التكثيف، جهاز تنفس محمول،التخمير البيولوجي بالمختبر، التخزين المغلق، تحذير نقص الأكسجين الحريق، مراقبة تركيز الأكسجين الطبي
