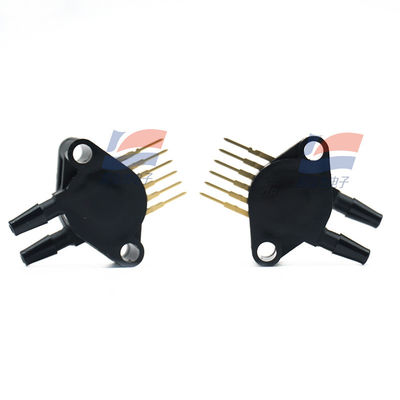

مستشعر الضغط التفاضلي YJJ MPX5700DP 0-700kPa للأتمتة الصناعية

وصف المنتج:

YJJ MPX5700DP جهاز استشعار الضغط التفاضلي 0 ¥ 700kPa للأتمتة الصناعية

الخصائص:

منفذ مزدوج ، مصدر طاقة 5 فولت ، جهاز استشعار ضغط التفاضل المكافئ على الشريحة ، نطاق 0 ∼ 700 كيلوبايت ، مخرج الجهد التناظري (0.2 ∼ 4.7 فولت) ، تعويض درجة الحرارة المدمجة والمعايرة ،مناسبة لسيناريوهات قياس الضغط التفاضلي المتوسط / الضغط المقياس / الضغط المطلق.

المعايير الرئيسية (معاينة سريعة) الجدول

البند المعلم نموذجي / قيمة الحد التوضيح

نوع الضغط الضغط التفاضلي / الضغط المقياسي / الضغط المطلق (تكوينات متعددة)

نفس السلسلة) منافذ مزدوجة، قادرة على قياس فرق الضغط في كلا الطرفين أو ضغط مقياس نهاية واحدة.

نطاق 0 ¥ 700 كيلوبايت (0 ¥ 101.5 سم) قياس الضغط المتوسط والعالي ، يغطي سيناريوهات الصناعة / السيارات

مصدر الطاقة 4.75 ∼ 5.25 فولت (معتاد 5 فولت) مخرج نسبي ، متطابقة خطيا مع مصدر الطاقة

نطاق الإخراج 0.20 ∙ 4.70 فولت 0 كيبا يتوافق مع 0.2 فولت، 700 كيبا يتوافق مع 4.7 فولت

الحساسية 6.4 ملف / كيبا التحويل الخطي المريح

دقة / خطية ± 2.5 ٪ FS تعويض على الشريحة ، لا يلزم معالجة زيادة حرارة الانجراف

وقت الاستجابة 1 ms (10% ∼90%) استجابة ديناميكية سريعة

درجة حرارة العمل -40 إلى + 125 درجة مئوية نطاق درجة حرارة واسع مناسب للتطبيقات الصناعية / السيارات / في الهواء الطلق

الضغط الزائد / الانفجار 2800 كيبا (406 سم) / 3500 كيبا مقاوم لسوء الاستخدام والصدمات الميكانيكية

حزمة 6-pin SIP (التركيب من خلال الثقب) منفذين للكرسي المقلوبين ، سهلة للاتصال بالضغط

التيار التشغيلي ≤10 mA استهلاك طاقة معتدل

المبدأ والخصائص

باستخدام مقياس الإجهاد الوقائي المقاوم MEMS السيليكوني ، يغير تشوه الحجاب الحاجز مقاومة الجسر ، ويتوافق الإخراج بشكل خطي مع الضغط.نصف موصل.

تكييف الإشارة على الشريحة، تعويض درجة الحرارة والمعايرة، التكامل العالي، الإخراج المباشر للإشارة التناظرية القابلة للاستخدام، خفض تكلفة تصميم النظام.

يدعم ثلاثة أنماط قياس للضغط التفاضلي والضغط المقياس والضغط المطلق (نموذج مختلف في نفس السلسلة) ، مناسبة لمتطلبات التطبيقات المختلفة.الغرض الرئيسي

الأتمتة الصناعية: مراقبة ضغط نظام الهيدروليكية / الهواء ، الكشف عن اختلاف ضغط خطوط الأنابيب ، تشخيص التسرب ، التحكم في ضغط الهواء في HVAC ، قفل سلامة العملية.

إلكترونيات السيارات: ضغط مدخول المحرك، نظام الفرامل، مراقبة ضغط الإطارات، ضغط زيت ناقل الحركة، اكتشاف ضغط العلاج اللاحق في العادم.

المعدات الطبية: جهاز التهوية ضغط مجرى الهواء، تصريف الضغط السلبي، ضغط ضخ مضخة التحكم، وحدة مراقبة فرق الضغط.

آلات البناء والأمن: مراقبة ضغط الحفر الهيدروليكية / الرافعة ، ضغط المياه في نظام مكافحة الحرائق ، إنذار التسرب وقياس مستوى السائل.

نصائح الاختيار والاستخدام

نفس السلسلة مثل MPX10DP (0 ∼ 10 كيلوبايت) ، مع فرق كبير في النطاق. يرجى الاختيار بناءً على نطاق الضغط الفعلي.

نظام 5 فولت إمدادات الطاقة المباشرة، المخرج متصل مباشرة إلى MCU ADC، لا حاجة إلى تكييف إشارة معقدة.

كن حذراً مع الاتجاه عند استخدام مراقبة ضغط الميناء المزدوج. قد يؤثر فرق الضغط العكسي على دقة القياس؛ تجنب التثبيت حيث تكون الميناء عرضة لتشوه القوة.

لا تزال الدقة تصل إلى ± 2.5% FS تحت نطاق درجة حرارة واسع ، مناسبة للتطبيقات الصناعية والسيارات.
