تفاصيل المنتج:
|
| نطاق ضغط العمل: | 10kpa | دقة: | ± 2.5٪ |
|---|---|---|---|
| الحد الأقصى لضغط العمل: | 75 ميجا باسكال | طريقة التركيب: | من خلال تثبيت ثقب |
| الحد الأدنى لجهد إمدادات العمل: | 3V | حزمة عالمية: | Unibody-4 |
| بنفايات: | متوافق | أقصى جهد إمدادات العمل: | 6 فولت |
| إبراز: | مستشعر الضغط التفاضلي 10KPa,مستشعر الضغط التفاضلي MPX10DP,1جهاز استشعار الضغط التفاضلي 45PSI,MPX10DP Differential Pressure Sensor,1.45PSI Differential Pressure Sensor |
||
وصف المنتج:

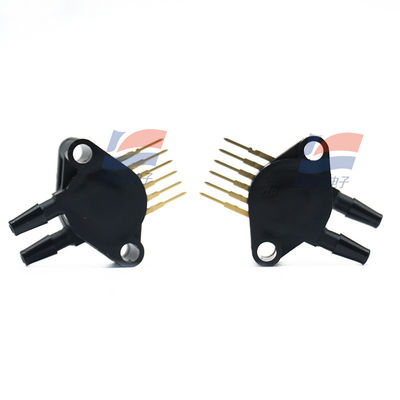

مستشعر ضغط تفاضلي غير معوض ثنائي المنافذ YJJ MPX10DP
الميزات:
مستشعر ضغط تفاضلي ثنائي المنافذ وغير معوض، نطاق 0-10 كيلو باسكال، خرج جهد تناظري، متوافق مع مصدر طاقة 3.0-6.0 فولت، مناسب لسيناريوهات قياس الضغط الدقيق، الضغط التفاضلي، ومستوى السائل/التدفق.
جدول المعلمات الرئيسية (نظرة سريعة)
بند المعلمة القيمة النموذجية / الحدية الشرح
نوع الضغط ضغط تفاضلي منفذان، يقيس فرق الضغط بين طرفين
النطاق 0-10 كيلو باسكال (0-1.45 رطل لكل بوصة مربعة) قياس الضغط الدقيق
مصدر الطاقة 3.0-6.0 فولت تيار مستمر خرج نسبي
خرج كامل النطاق (VFSS) نموذجي 35 مللي فولت (20-50 مللي فولت) يتناسب خطيًا مع الضغط
الحساسية 3.5 مللي فولت/كيلو باسكال تحويل مريح
الخطية ±1.0% VFSS أساس الدقة الكلية
وقت الاستجابة 1.0 مللي ثانية (10%-90%) استجابة ديناميكية سريعة
درجة حرارة التشغيل -40 إلى +125 درجة مئوية نطاق درجة حرارة واسع مناسب للاستخدام الصناعي / الطبي
حماية الضغط الزائد 75 كيلو باسكال؛ انفجار 100 كيلو باسكال مقاومة لسوء الاستخدام
مقاومة الخرج 750-1250 أوم سهولة المطابقة مع محول رقمي تناظري / مضخم تشغيلي
الحزمة 4 سنون من خلال الثقب (الحالة 344C) منافذ شعاعية مزدوجة، مخرج على نفس الجانب
المبدأ والخصائص
مستشعر إجهاد قص سيليكون MEMS من نوع مقياس الانفعال، تشوه الغشاء يغير مقاومة الجسر، الجهد الناتج يتناسب مع فرق الضغط.
لا يوجد تعويض / معايرة داخلي لدرجة الحرارة، يتطلب تعويض دائرة خارجية، مريح لتخصيص الدقة والانجراف الحراري.
خرج نسبي: يتم قياس الخرج بشكل نسبي عند تغير مصدر الطاقة، مناسب لأنظمة 3.3 فولت/5 فولت. الغرض الرئيسي
طبي: ضغط مجرى الهواء في جهاز التنفس الصناعي، تصريف الضغط السلبي، مراقبة اكتشاف فرق الضغط.
صناعي: حجم الهواء / فرق الضغط في أنظمة التهوية وتكييف الهواء، اكتشاف التسرب، التحكم في العمليات، الأنظمة الهوائية.
الروبوتات / الأتمتة: ضغط أسطوانة الهواء، مؤشر مستوى السائل، قياس التدفق.
استهلاكي / بيئي: مستوى الماء في الغسالة، نظام التحكم البيئي، موقع التسرب.
نصائح الاختيار والاستخدام
بدون تعويض، يلزم تعويض درجة حرارة خارجي وتكييف الإشارة. يمكن لمحول رقمي تناظري بدقة 16 بت تحسين الدقة.
تحتاج المنافذ المزدوجة إلى توصيل صحيح للضغط. تجنب القياس غير الطبيعي الناتج عن فرق الضغط العكسي.
اختر 3.3 فولت أو 5 فولت وفقًا لمصدر طاقة النظام. قم بمعايرة نقطة الصفر / المقياس الكامل وفقًا لمتطلبات النطاق والدقة.
المواصفات:
| نطاق القياس | 10 كيلو باسكال |
| إشارة الخرج | جهد تناظري 10.5 - 15 مللي فولت |
| انحراف نقطة الصفر | ≤ 0.5 مللي فولت |
| استهلاك الطاقة الكلي | < 1.5 مللي واط |
| وقت الاستجابة (T90) | ≤ 15 ثانية |
