تفاصيل المنتج:
|
| الخطية: | خطي يصل إلى 2000ppm | التكرار: | <± 2 CO |
|---|---|---|---|
| أوصى تحميل المقاوم: | 10 أوم | القرار (يعتمد على الإلكترونية): | <0.5 جزء في المليون نموذجي |
| نطاق الحرارة: | -30 درجة مئوية إلى +50 درجة مئوية | نطاق الضغط: | من 800 إلى 1200 ميغابايت |
| نطاق رطوبة التشغيل: | 15٪ إلى 90٪ RH | ||
| إبراز: | مستشعر غاز أول أكسيد الكربون طويل العمر,مستشعر غاز أول أكسيد الكربون ذو حجم صغير,small volume carbon monoxide gas sensor |
||
وصف المنتج:

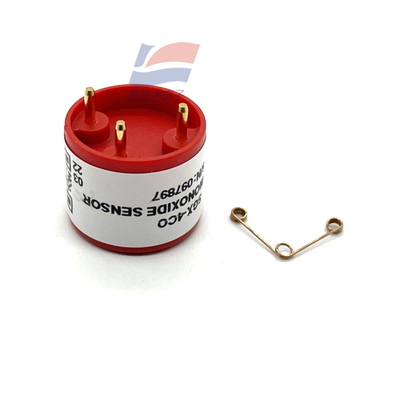

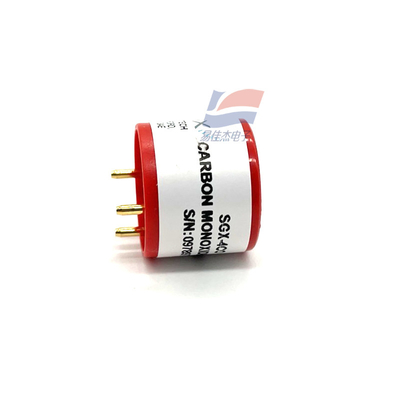

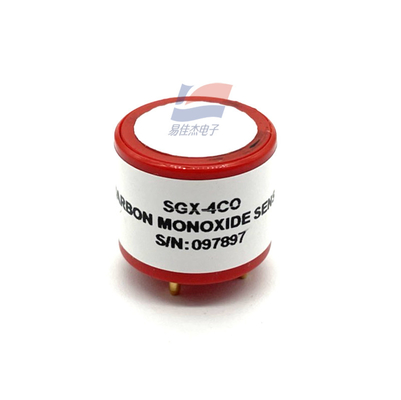

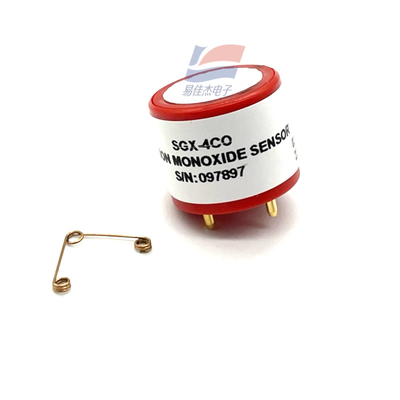

يستخدم جهاز استشعار غاز أول أكسيد الكربون SGX-4CO ذو الحجم الصغير والعمر الطويل في أجهزة الكشف عن غازات الدخان
الخصائص:
وتتخصص SGX في تطوير وإنتاج أجهزة استشعار جودة الهواء، SGX-4COهو أجهزة استشعار غاز أول أكسيد الكربون ذات الحجم الصغير والعمر الطويل مناسبة لتطبيقات كشف غازات الدخان للمستهلكين.
يحتاج مستشعر الغاز الكهروكيماوي إلى توفير تحيز مستقر بين الكهرباء الاستشعارية والكهرباء المرجعية. يتم التحكم في فولتاج الكهرباء المرجعية بواسطة الكهرباء العداد،لذلك يتم استقرار التحيز بشكل عام عن طريق التحكم في الكهرباء العداد مع مكبرجهاز الاستشعار هو مخرج التيار، على الرغم من أن حجم التيار هو متناسب مع تركيز الغاز ولكن القيمة صغيرة جدا،لذلك هناك حاجة إلى مكبر المقاومة المتبادلة لتوفير تضخيم التيار وتحويل الجهد إلى MCU ووحدات المعالجة الأخرىوغالباً ما تحتاج دائرة المضخم أيضاً إلى تحقيق أوقات إعداد و تكبير صفر،والجهد الخارجي الذي يمثل تركيز الغاز يحتاج أيضا لجمع معلومات درجة الحرارة والضغط لتعويض.
جهاز SGX-4CO لديه جهد التحيز Vref من 0، و ضخم العمليات U1.2 يتحكم في الكهرباء العداد للحفاظ على التحيز الثابت في 0.مقاومة R2 10 أوم والقدرة المعادلة داخل المستشعر تشكل دائرة تذبذب RC لتحسين وقت استجابة المستشعر. R3 مكبرة التحكم في المقاومة، حساسية التيار من SGX-4CO هو 30nA / ppm، لذلك حساسية خروج الدائرة هو 25K * 30nA / ppm = 0.75mV / ppm،انتبهوا إلى حساسية الإخراج مضروبة في نطاق القياس الأقصى 500ppm لا يمكن أن تتجاوز 1.3 فولت ، وإلا فإن الإخراج لا يمكن أن يغطي نطاق القياس بأكمله.
Sالمواصفات:
| النطاق | 0 ️ 2000 جزء بالمليون |
| إشارة الخروج | 70 ± 20nA / ppm |
| النطاق الأساسي النموذجي | ± 2 ppm معادلة CO |
| سعة المرشح | >20000 جزء في المئة الساعات |
| T90 وقت الاستجابة | < 30 ثانية |
| الحد الأقصى للشحنة | 5000 ppm |
