تفاصيل المنتج:
|
| area of the sensitive element is: | 2.0×1.0mm2 | Output signal: | >2.5V |
|---|---|---|---|
| Balance: | <20% | Working voltage: | 2.2-15V |
| Working current: | 8.5-24μA | ||
| إبراز: | وحدة استشعار الأشعة تحت الحمراء لجسم الإنسان,وحدة استشعار الأشعة تحت الحمراء الكهربائية,جهاز استشعار الأشعة تحت الحمراء للجسم البشري,Pyroelectric Infrared Sensor Module,Human Body Infrared Sensor |
||
وصف المنتج:

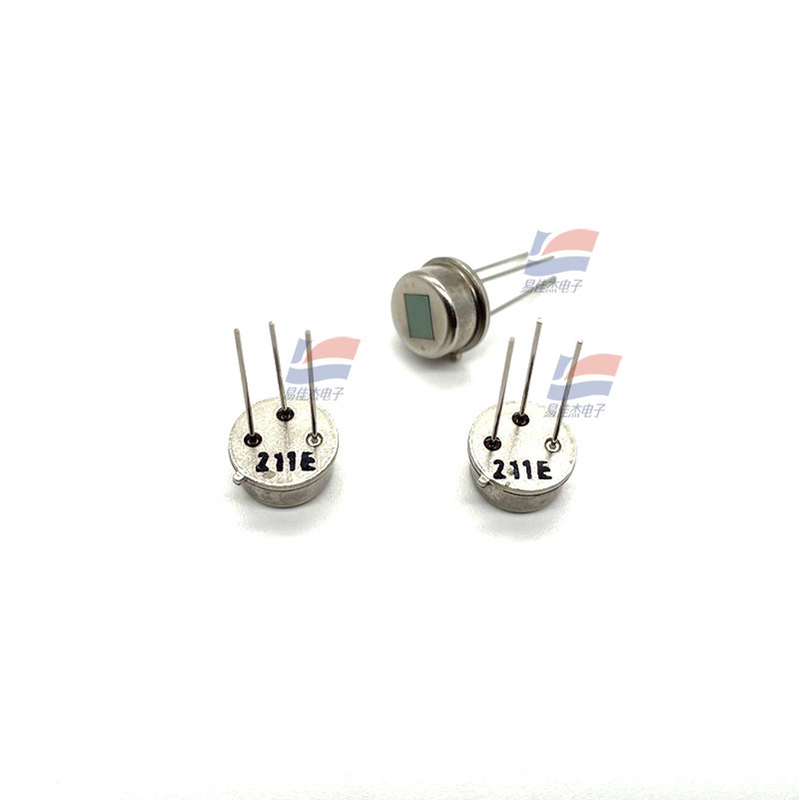

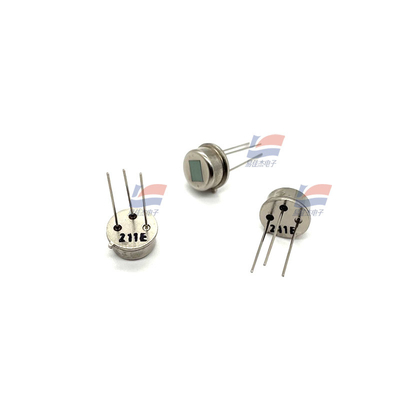

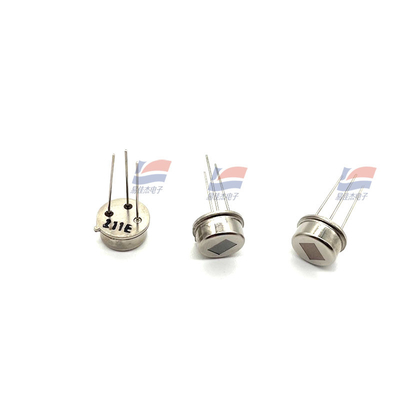

RE200B جهاز استشعار الأشعة تحت الحمراء الكهربائية وحدة استشعار الأشعة تحت الحمراء للجسم البشري
الخصائص:
RE200B هو نوع من أجهزة الاستشعار. RE200B يتبنى خصائص قطبية المواد الكهربائية المتغيرة مع درجة الحرارة للكشف عن الأشعة تحت الحمراء،وتعتمد طريقة تكملة العناصر الحساسة المزدوجة لقمع التداخل الناجم عن تغير درجة الحرارة، مما يحسن استقرار عمل جهاز الاستشعار.
مستشعر الأشعة تحت الحمراء الكهربائية المزدوجة RE200B منطقة العنصر الحساس 2.0 × 1.0mm2
إشارة الخروج > 2.5 فولت
(420°k blackbody 1Hz تردد تعديل 0.3-3.0Hz عرض النطاق الترددي 72.5db gain)
(mVp-p) (25 درجة مئوية)
الرصيد < 20%
الجهد العامل 2.2-15 فولت
التيار العامل 8.5-24μA
الاستخدام: 1 ، يتم قياس الخصائص المذكورة أعلاه في حالة مقاومة المصدر R2 = 47KΩ ، يمكن للمستخدم ضبط حجم R2 وفقًا لاحتياجاته الخاصة عند استخدام المستشعر.
2، انتبه إلى موقع العنصر الحساس وحجم مجال الرؤية للحصول على أفضل تصميم بصري.
3جميع قياسات إشارة الجهد هي معايرة من ذروة إلى ذروة. تمثل EA و EB في التوازن B قمم و قمم إشارات انتاج الجهد للعنصرين الحساسين على التوالي.
4، عند استخدام جهاز الاستشعار ، يجب أن يكون الجزء المنحني أو اللحام من الدبوس على بعد أكثر من 4 ملم من قاعدة الدبوس.
5، قبل استخدام جهاز الاستشعار، يجب عليك الرجوع إلى الدليل، وخاصة لمنع المسامير الخاطئة
المواصفات:
| الجهد المصدر | 0.4-1.1 فولت |
| درجة حرارة العمل | -20 درجة مئوية -+ 70 درجة مئوية |
| درجة حرارة التخزين | -35 درجة مئوية -+ 80 درجة مئوية |
| مقاومة المصدر | R2=47 Kω |
