تفاصيل المنتج:
|
| Regulator supply: | 2.7to 5.5V | Analog Output: | Reference bypass output |
|---|---|---|---|
| Digital I/O: | Crystal I/O (NC when not used） | Digital Input: | Output data rate control, PIN is LOW: 10Hz; PIN is HIGH: 80Hz |
| إبراز: | رقاقة YJJ HX711 ADC,رقاقة الوزن الإلكتروني,شريحة HX711 ADC,Electronic Scales ADC Chip,HX711 ADC Chip |
||
وصف المنتج:

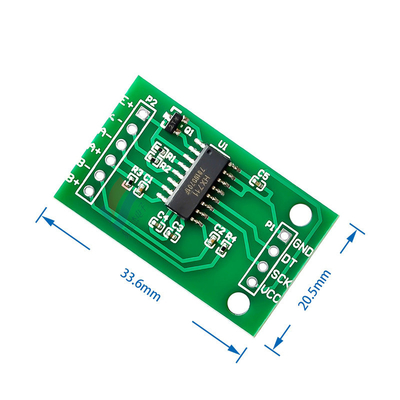

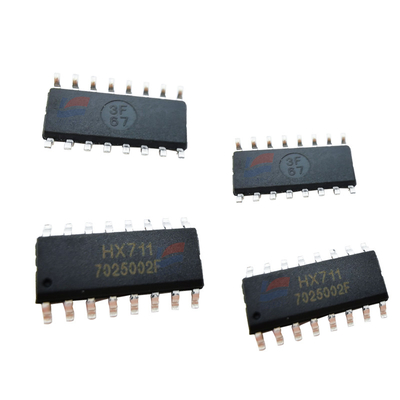

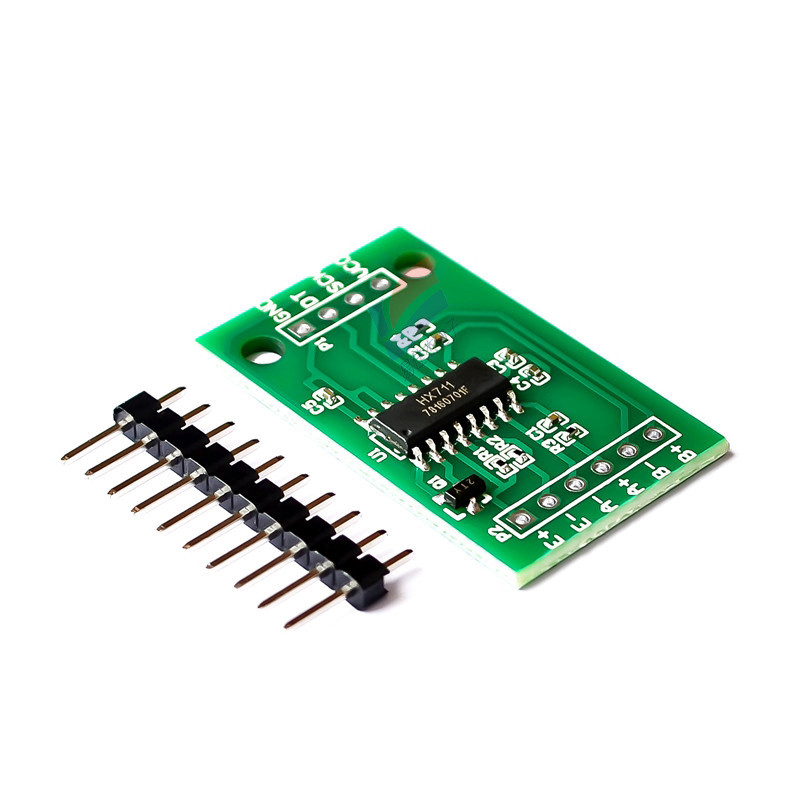

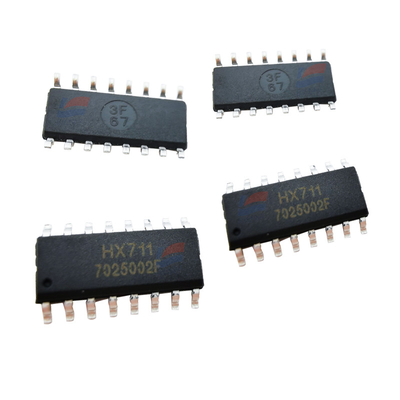

HX711 ADC رقاقة ADC 24 بت ADC للميزان الإلكتروني
الخصائص:
HX711 هي شريحة ADC تتضمن مكبرًا مسبقًا. تم تصميم الشريحة خصيصًا لتطبيقات الحجم الإلكتروني. توفر خلايا الحمل ، التي تقيس عادة الوزن ، إنتاج الجهد في الميلي فولت.هذه المخرجات صعبة المعالجة مباشرة من قبل وحدة التحكم، لذلك يمكننا استخدام HX711 IC،التي تتلقى إشارات الجهد وتقدم قيمة رقمية قياسية يمكن استخدامها من قبل جهاز التحكم الصغيرالشريحة لديها مكبر متكامل مصمم خصيصاً للتعامل مع هذه الجهد المنخفض
HX711 الخصائص والمواصفات
قناة دخول مختلفة اختياريان
PGA النشطة على الشريحة ذات الضوضاء المنخفضة مع مكاسب اختيارية من 32 ، 64 ، و 128
منظم الطاقة على الشريحة لخلية الحمل ومصدر الطاقة التناظري ADC
أجهزة التذبذب على الشريحة بدون مكونات خارجية وكريستالات خارجية اختيارية
تشغيل وإعادة تعيين الشريحة
التحكم الرقمي البسيط والواجهة المتسلسلة: التحكم بالدبوس دون برمجة
معدل بيانات الخروج 10SPS أو 80SPS اختياري
كل من مصادر الطاقة 50 و 60 هرتز يتم قمعها
استهلاك التيار: التشغيل الطبيعي < 1.5mA ، انقطاع الطاقة < 1uA
نطاق جهد إمدادات الطاقة التشغيلية: 2.6V إلى 5.5V
نطاق درجة حرارة التشغيل: -40°C إلى + 85°C
أين يمكنني استخدام HX711
من أجل قياس الوزن باستخدام خلية الحمل، ونحن عادة ما تحتاج إلى ضبط مصدر الطاقة، مكبر الإخراج (لتقليل الضوضاء) ومحول ADC.كل هذه الوظائف الثلاثة تتطلب ثلاث دوائر منفصلة ومكونات، إضافة التكلفة والتعقيد. لذلك، يمكننا استخدام HX711 IC مع جميع الوظائف المذكورة أعلاه دون إزالة الدوائر المعقدة.
المواصفات:
| نطاق جهد إمدادات الطاقة التشغيلية | 2.6 فولت إلى 5.5 فولت |
| نطاق درجة حرارة التشغيل | -40°C إلى + 85°C |
| الرفض في وقت واحد | مصادر الطاقة 50 و 60 هرتز |
| الاستهلاك الحالي | التشغيل الطبيعي < 1.5mA ، انقطاع الطاقة < 1uA |
