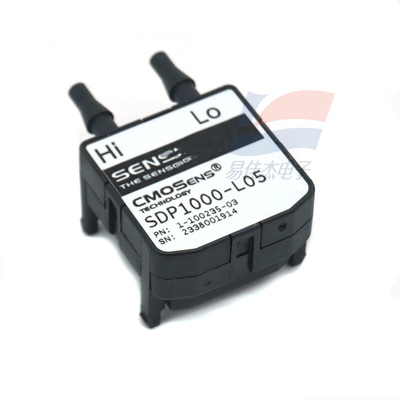

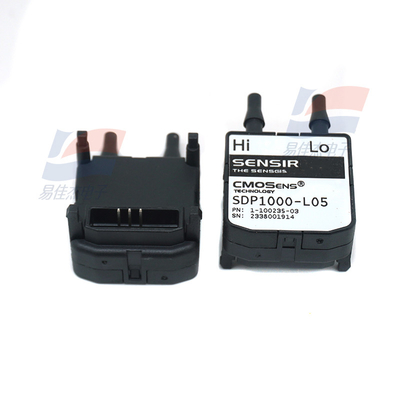

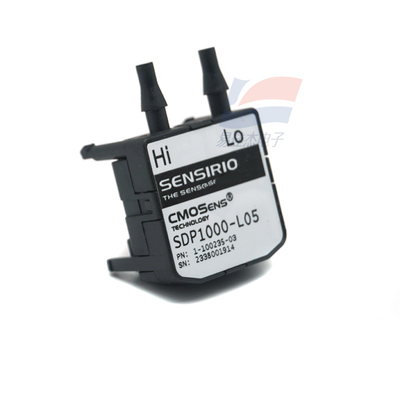

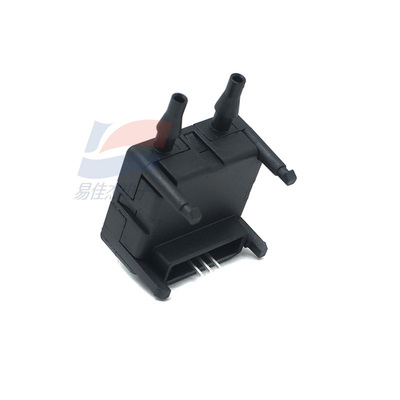

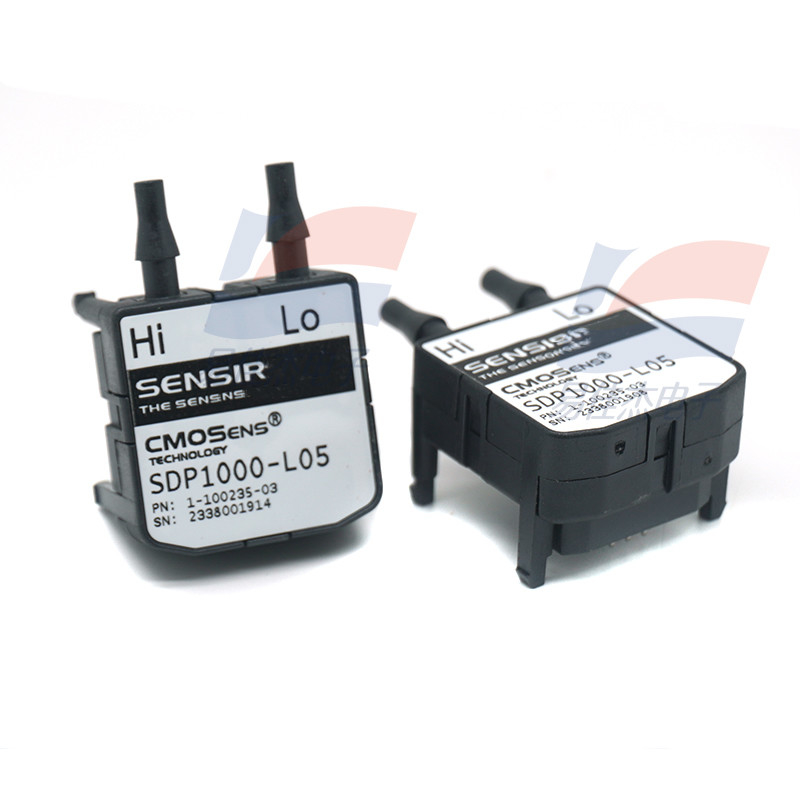

YJJ SDP1000-L05 تطبيق HVAC 0-125Pa مستشعر التدفق والضغط

وصف المنتج:

SDP1000-L05 تطبيق HVAC 0-125Pa مستشعر التدفق والضغط

الخصائص:

أجهزة استشعار الضغط والتدفق Sensirion تتبنى مبدأ القياس الحراري. ضع عنصر التدفئة القابل للسيطرة في وسط غشاء استقرار الضغط،ومن ثم تثبيت جهاز استشعار درجة الحرارة بالتناظر في كلا الطرفين من الجانب الأمامي والأسفل من عنصر التدفئة على طول اتجاه تدفق السائلالسائل الذي يتدفق من خلال الفيلم يسبب نقل الحرارة إلى مستشعر درجة الحرارة أسفل التيار ، مما يولد فرق في درجة الحرارة وبالتالي يشكل إشارة قابلة للقياس ودقيقة.يتم تثبيت فيلم الاستقرار الزجاجي المضغوط على رقاقة السيليكون عن طريق الحفر لدمج جهاز استشعار التدفق الحراري الدقيق.

بالمقارنة مع أجهزة استشعار الفيلم المقاومة للطفرة التقليدية، أجهزة استشعار تدفق الغاز CMOSens لديها مزايا أكثر في تدفق منخفض السرعة وحساسية الضغط التفاضلي، والانحراف الانحراف والتأخير،حساسية الموقع، مقاومة الصدمات وتقلبات درجة الحرارة، ودعم القياس ثنائي الاتجاه.

تحتوي الرقاقة على مستشعر درجة الحرارة الذي يمكن أن تعوض إشارته عن أي تأثير محتمل على درجة الحرارة دون الحاجة إلى تثبيت أجهزة استشعار معايرة إضافية.الحلول التقنية لـ Sensirion لا توفر المساحة فحسب، بل توفر أيضًا كفاءة عالية للغاية من حيث التكلفةبالإضافة إلى ذلك ، يتم دمج دائرة معالجة رقمية ووحدة تخزين على الرقاقة الرقمية لتخزين بيانات التصحيح.يتم معايرة جميع أجهزة الاستشعار Sensirion بشكل فردي خلال عملية الإنتاج لضمان أن الإشارات تكون دائما معايرة بالكامل، خطية ومكافأة درجة الحرارة.

الدقة هي 0.1% من المقياس الكامل

إنتاج الجهد التناظري لتضخيم الإشارة: 0 إلى 4 Vdc

بناء على مبدأ قياس التدفق

المعايرة وتعويض درجة الحرارة

لا يتأثر بتوجيه التثبيت

وفقا لمتطلباتك المحددة، يمكنك اختيار نماذج مختلفة. يتم عرض خصائص كل نموذج على النحو التالي:

النموذج: نطاق المعايرة: الدقة خصائص المنتج:

SDP1000-L025 -62 إلى 62 Pa

خطي: -/ + 0.25" H2O 0.5% FS / 1.5% m.v.

SDP1000-L05 0 إلى 125 با

+ 0.5" H2O 0.2% FS / 1.5% m.v خطية

SDP1000-L 0 إلى 500 Pa

+ 2" H2O 0.1% FS / 1.0% m.v خطية

SDP1000-R 0 إلى 500 Pa

+ 2" H2O 0.2% FS / 1.0% m.v الجذر التربيعي

SDP2000-L 0 إلى 3500 Pa

+14" H2O 0.1% FS / 1.0% m.v خطية

* FS = كامل المقياس أو كامل المقياس، m.v. = القيمة المقاسة؛ قيمة أكبر فعالة.

مجال التطبيق

التطبيق الطبي

تطبيقات التدفئة والتهوية وتكييف المناخ

التطبيق الصناعي

إلكترونيات السيارات

المواصفات

ضغط التفاضل

دقة: 3%

نطاق الضغط: ± 500Pa

دقة نقطة الصفر هي 0.1Pa

معايرة الهواء و N2

عامة

تشغيل الكهرباء: 2.7-5.5 فولت

متوسط تيار إمدادات الطاقة هو 3800μA

تيار إمدادات الطاقة 5500μA

واجهة I2C

أبعاد العبوة (الطول × العرض × الارتفاع): 29 × 18 × 27.05mm3
