YJJ NPA-700B-005D نظام التنفس أثناء النوم 35kpa جهاز استشعار الضغط

وصف المنتج:

NPA-700B-005D نظام التنفس في النوم 35kpa جهاز استشعار الضغط

الخصائص:

أجهزة استشعار الضغط من سلسلة NPA صغيرة الحجم وتقدم حلًا اقتصاديًا ومثاليًا للعديد من التطبيقات الحالية التي تتطلب تركيبًا واستخدامًا فوريًا دون معايرة معقدة.

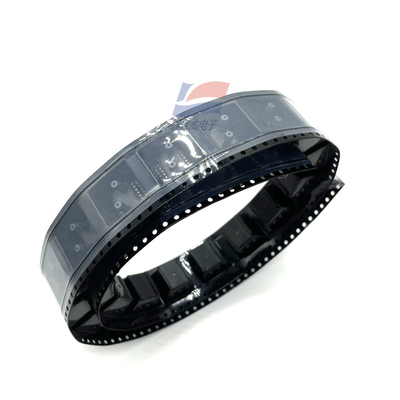

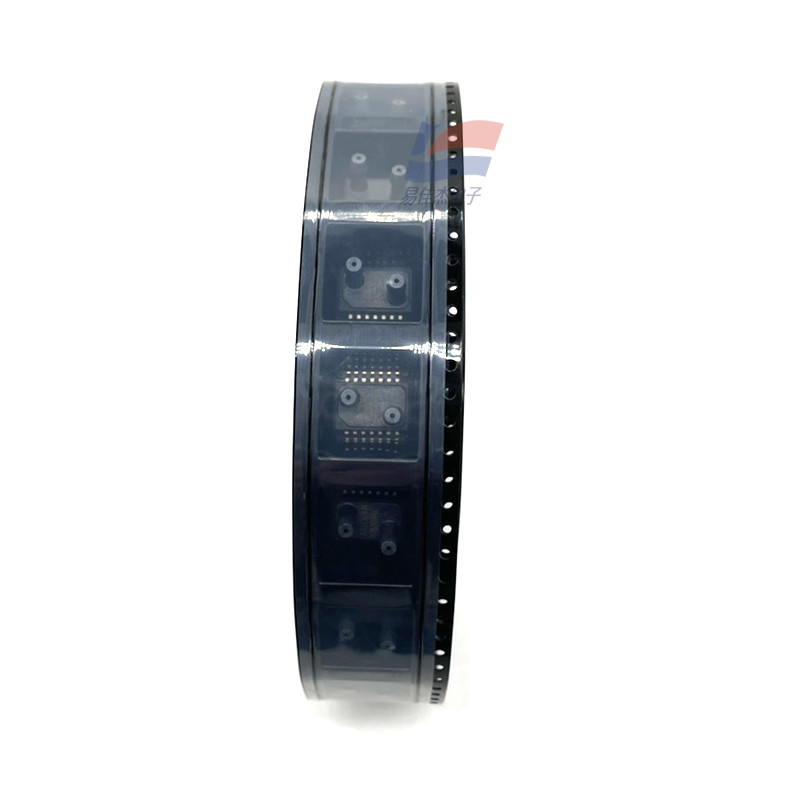

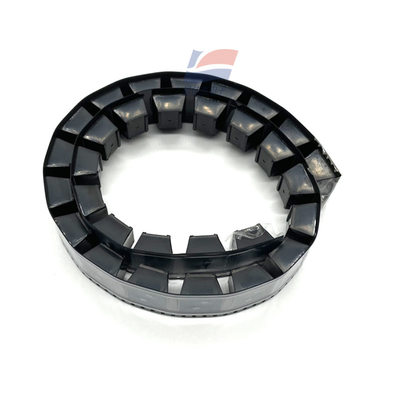

تستخدم منتجات سلسلة NPA حزمة SOIC14 المثبتة على السطح. يأتي الضغط المقاس بثلاث أشكال: الضغط المقياس ، الضغط المطلق أو الضغط التفاضلي.إشارات الإخراج متوفرة في ثلاثة أنواع: mV (غير معايرة) ، إشارة التناظرية المضخمة والإخراج الرقمي المتسلسل. هذه السلسلة من أجهزة الاستشعار مناسبة بشكل خاص للتركيب السطحي على لوحات الدوائر المطبوعة.لتبسيط الإنتاج، التثبيت والاستخدام، يمكن تسليم المنتجات في شكل لفائف وتعبئة شريط.

السمات

يمكن تركيبها على السطح

2ضغط التفاضل، الضغط المقياس أو الضغط المطلق، التطبيقات الضغط المنخفض

3نطاق القياس الكامل للضغط: 10 بوصات من عمود المياه إلى 30psi

4خيارات الإخراج: إشارة التناظرية المضخمة، الإخراج الرقمي لسلسلة رقمية I2C 14 بت، وإخراج mV غير معايرة

5. دقة إشارة الضغط الرقمية: 14 بت ADC (تحويل التناظري إلى الرقمي) / 11 بت DAC (تحويل الرقمي إلى التناظري)

6جهاز استشعار درجة الحرارة الرقمي

6نطاق درجة حرارة العمل: -40 إلى 125 درجة مئوية

7نطاق الخطأ: < ± 1.5٪ FSO

عندما تكون نطاق القياس أقل من 1 psi ، يمكن أن تصل سعة الضغط الزائد إلى 60x

التطبيق

جهاز الضغط الجوي الإيجابي - انقطاع التنفس أثناء النوم

2جهاز تنفس طبي متعدد الوظائف

3آلة التخدير الطبي

4معدات الأمان الطارئة الطبية

5قياس ضغط الدم الطبي

6أسرّة المستشفى

7P قياس مجففات الشعر الصناعية

8التحكم المتغير في حجم الهواء الصناعي

9تدفق الهواء في تسخين المياه الصناعية

10التحكم بالبرنامج الصناعي

جهاز استشعار OEM

دقة (مدى الخطأ: ± 1.5% FSO.

وقت الاستجابة: 12 ثانية

قدرة الضغط الزائد: (المدى < 1psi) 60xFSO

قدرة الإفراط في الجهد: نطاق 5 psi إلى 30 psi 2xFSO

الدقة: 11 بت

نطاق قياس الضغط من DAC لعمود الماء 10 بوصة هو 30psi

الدقة: 14 بت ADC 16383 خطوات، معدل أخذ العينات 12 كيلو هرتز

جهاز استشعار درجة حرارة البيانات المتسلسلة لديه دقة 4 درجة مئوية و 8 بت

تحويل الصفر الخارجي: 0.44 فولت، 0.5 فولت، 0.56 فولت. نطاق قيمة الخروج: 4 فولت

تحويل الصفر للخروج: 0.46 فولت، 0.5 فولت، 0.54 فولت. نطاق قيمة الخروج: 2.5 فولت

نطاق قياس الضغط هو 0.36 إلى 30 psi. 10 "H2O = 0.361psi=2.49kPa

تحفيز 1.5MA 10DVC

إنتاج النطاق الكامل (1psi): 70-135 mV

إنتاج كامل النطاق (5psi إلى 30psi): 100 إلى 166 mV

إنتاج كامل المقياس (15psi إلى 30psi) 70 إلى 135 ملف

خطية ± 0.25% FSO

التحكم في الضغط ± 0.05% FSO

معامل درجة الحرارة الصفر هو +30 μV/V/°C

معامل درجة حرارة قيمة مقاومة ذراع الجسر هو 0.29٪ / °C

معامل الحساسية الحرارية -0.22٪ FSO

استيريزية درجة الحرارة الصفرية من 0.2% FSO

حساسية الموقع 0.1% FSO

NPA-100/300/500/600/601/700

100:mv الخروج، إشارة النسبة، غير معايرة

300: خروج إشارة تضخيم التناظرية، تحفيز 3.3 فولت، معايرة

500: خروج إشارة تضخيم التناظرية، تحفيز 5 فولت، معايرة

600: زاكواير - خروج الإشارة الرقمية ، معايرة ، 2 بايت

700:12C - الخروج الرقمي، معايرة، 2 بايت

M: لديها واجهة ضغط بارزة مناسبة لقطرات متعددة

ب: مع واجهة ضغط عكسية

ن: لا توجد واجهة
