تفاصيل المنتج:
|
| مجموعة تدفق: | +200 SLPM | جهد الاثاره: | 10 VDC ± 0.01 VDC |
|---|---|---|---|
| إمدادات الطاقة: | 8.0 vdc min./10.0 vdc typ./15.0 vdc max. | استهلاك الطاقة: | 60 ميغاواط |
| غاز المعايرة: | هواء | خطأ ratiometricity 1: | خطأ ratiometricity 1. |
| إبراز: | جهاز استشعار تدفق الهواء,مستشعر تدفق الهواء بدقة,مستشعر تدفق الهواء 60 ميجاوات استهلاك الطاقة,Precise Ratiometricity Airflow Sensor,60 mW Power Consumption Airflow Sensor |
||

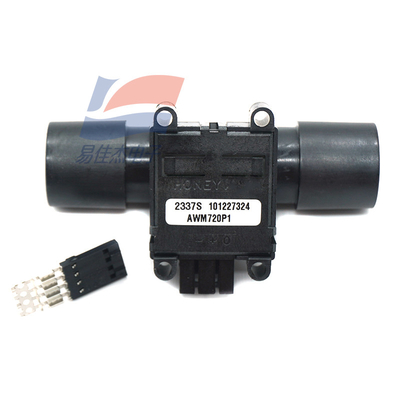

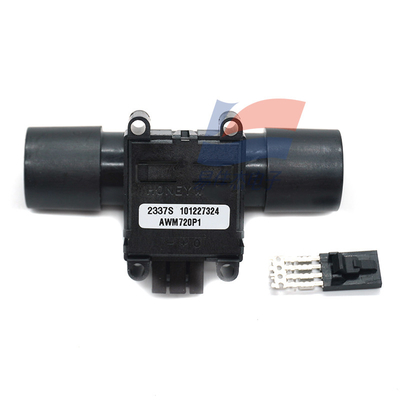

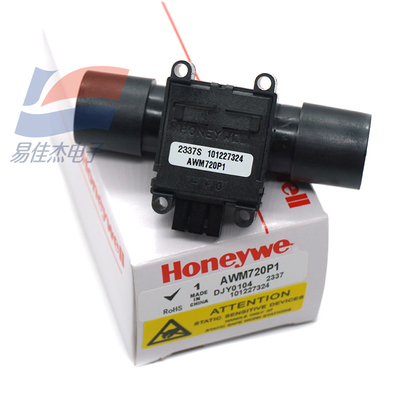

مستشعر تدفق الهواء المكافئ AWM720P1
أجهزة استشعار تدفق الهواء AWM700الوصف
توفر أجهزة استشعار تدفق الهواء المكافأة / المضخمة من سلسلة AWM700 قياس تدفق في الخط مع غطاء تدفق التحايل المصمم خصيصًا.هذه أجهزة الاستشعار تقيس تدفقات تصل إلى 300 لتر قياسي في الدقيقة (SLPM) مع إحداث انخفاض ضغط نموذجي 1 inH2O.
يحتوي AWM700 على قدرة عالية على نطاق التدفق في حزمة صغيرة ، بالإضافة إلى وقت استجابة 6 ميس. يتطلب هذه أجهزة الاستشعار إمدادات 10 Vdc ، ولكنها تستهلك 60 ميجاوات فقط من الطاقة.
تتحمل الحزمة البلاستيكية المدمجة ضغوطًا زائدة تصل إلى 1720 mbar 172 kPa 25 psi دون المساس بالأداء
توفر سلسلة AWM700 مزيجاً من الموثوقية المثبتة بالوقت والدقة العالية وخصائص التشغيل الدقيقة. هذه الدقة المتأصلة على مدى الحياة تقلل من الحاجة إلى إعادة المعايرة.دائرة الاستشعار AWM700 تقوم بتضخيم وتعويض الحرارة.
تم تطوير AWM720P1 و AWM730B5 في المقام الأول لسوق التهوية الطبية وتلبية متطلبات الأداء العالي للعديد من تطبيقات الأجهزة الطبية والتحليلية.
أجهزة استشعار تدفق الهواء AWM700الخصائص الرئيسية والفوائد
• أنابيب التدفق لمستويات تصل إلى 300 SLPM: يوفر انخفاض ضغط منخفض في تطبيق العميل
• مستوى صفر كامل ومستقر للغاية: لا يتطلب إعادة معايرة في معظم التطبيقات
• تصميم الحزمة المدمجة: يحتل مساحة أقل في حجرة العميل، مما يقلل من تكاليف الإنتاج. يمكن أيضًا تقليل حجم الحجرة للاستيعاب الأسهل في التطبيقات ذات المساحة المحدودة.
• انخفاض أخطاء الهستيريس والكرارية (أقل من 0.35٪ من القراءة): يوفر دقة نظام أفضل
• وقت تدفق استجابة محسن من 6 ميس: التقاط حدث تدفق كامل
• استهلاك طاقة منخفض: يسمح باستخدامها في الأجهزة المحمولة والتطبيقات التي تعمل بالبطاريات
أجهزة استشعار تدفق الهواء AWM700التطبيقات المحتملة
طبية
• تركيزات الأكسجين ومحافظيها
• أجهزة التنفس والتهوية
• المكثفات
• الضغط الإيجابي المستمر في مجرى الهواء (CPAP)
• آلات التخدير
الصناعية
• مراقبين تدفق الكتلة
• أنظمة الاتصالات
• التحكم في المناخ البيئي
• مراقبة خلايا الوقود
• معدات اللحام و أجهزة الليزر لتحكم الغازات
أجهزة استشعار تدفق الهواء AWM700المواصفات
| الخصائص | المعلم | |
| AWM720P1 | AWM730B5 | |
 |
|
|
| نطاق التدفق | +200 SLPM | ± 300 SLPM |
| جهد الإثارة | 10 Vdc ±0.01 Vdc | 5 Vdc ±0.01 Vdc |
| إمدادات الطاقة | 8.0 Vdc الحد الأدنى/10.0 Vdc العادي/15.0 Vdc القصوى | 9.0 Vdc الحد الأدنى/16.0 Vdc القصوى |
| استهلاك الطاقة | 60 ميغاوات | |
|
تحميل الخروج:
الغرق
المصادر
|
نوع 10 مآ. نوع 20 مآ |
|
| غاز المعايرة | الهواء | |
|
تحويل الجهد الصفري:
25 °C إلى -25 °C [77 °F إلى -13 °F]
25 درجة مئوية إلى 85 درجة مئوية
25 °C إلى 5 °C [77 °F إلى 41 °F]
25 °C إلى 60 °C [77 °F إلى 140 °F]
|
-2.0 Vdc % قراءة النوع +2.0 Vdc % قراءة النوع. |
نمط القراءة ± 2.5 ٪ نمط القراءة ± 2.5 ٪ |
| خطأ قياس النسب | ± 0.30 ٪ نمط القراءة | |
| قابلية التكرار والانسداد | ± 0.50 ٪ القراءة القصوى. | ± 0.035 Vdc |
| وقت الاستجابة | 6 ميس نوع | 10 ميس نوعي |
| وقت التسخين | | 5 ثانية |
| انخفاض الضغط عند النطاق الكامل | 25 mbar 250 Pa 1.0 inH20 نوع | 30 mbar 300 Pa 1.2 inH20 نوع |
| الضغط الزائد | 1720 mbar 172 kPa 25 psi max | 1034 mbar 103 kPa 15 psi max |
|
نطاق الحرارة:
تعمل
التخزين
|
-25 °C إلى 85 °C [-13 °F إلى 185 °F] -40 درجة مئوية إلى 90 درجة مئوية [-40 درجة فهرنهايت إلى 194 درجة فهرنهايت] |
5 °C إلى 60 °C [41 °F إلى 140 °F] -40 درجة مئوية إلى 90 درجة مئوية [-40 درجة فهرنهايت إلى 194 درجة فهرنهايت] |
| حساسية التوجه | | < 0.005 Vdc التغير النموذجي عند 5 Vdc الإثارة بين أي اتجاهين |
| الوزن | 34 غرام | 232 غرام |
| المرفق | AMP 103956-3 المزودة بمستشعر | |
