تفاصيل المنتج:
|
| الوزن الصافي: تقريبا: | 0.4 جرام | إمدادات الطاقة: | ≤15V DC أو ≤3.0MA DC |
|---|---|---|---|
| مقاومة المدخلات: | 4KΩ إلى 6KΩ | مقاومة العزل: | 100MΩ ، 100VDC |
| وسط القياس: | هواء | درجة حرارة متوسطة: | (25 ± 1) ℃ |
| إبراز: | جهاز استشعار الضغط للأجهزة الإلكترونية المستهلكة الطبية,جهاز استشعار ضغط مزدوج في أنابيب الاستيعاب,مستشعر الضغط 1kPa,Transverse Dual Intake Pipe Pressure Sensor,1kPa Pressure Sensor |
||
وصف المنتج:

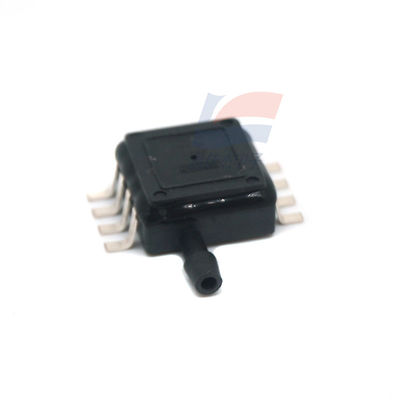

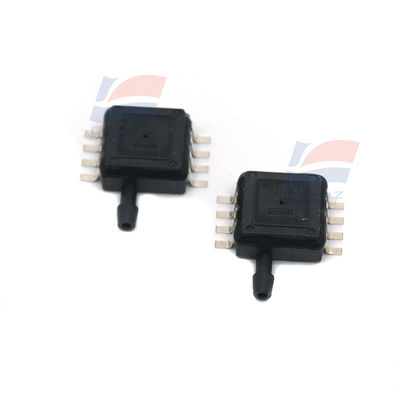

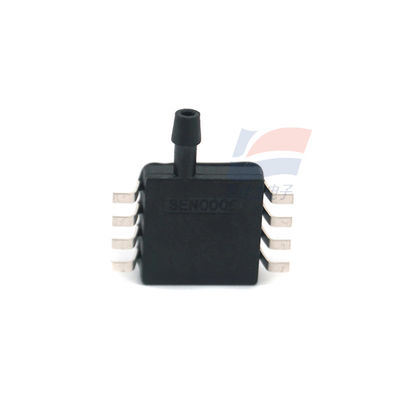

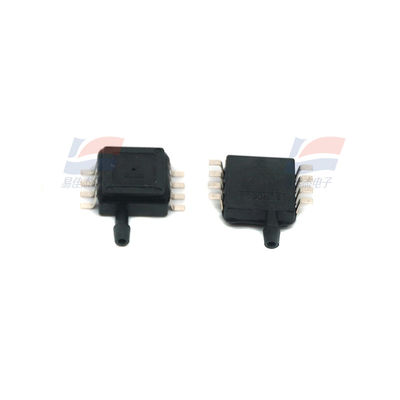

XGZP164 1kPa جهاز استشعار الضغط التفاضلي للأنابيب المزدوجة الشعبية يستخدم في الأجهزة الإلكترونية الاستهلاكية الطبية
الخصائص:
نطاق القياس: -100 kpa إلى 0kPa... 1kPa... 200kPa
تقنية MEMS
شكل ضغط التفاضل أو ضغط القياس
نموذج تعبئة SOP ، فوهة الهواء الجانبية
ينطبق على الغازات غير السامة
نطاق درجة حرارة التشغيل: -30°C إلى +100°C
الحد الأقصى للضغط الساكن هو 500kPa
يمكن تحديد اتجاه الدبابيس
"مجال التطبيق"
المجالات الطبية مثل أجهزة التنفس الاصطناعي، أجهزة قياس الهواء، وأجهزة علاج انقطاع التنفس أثناء النوم
كشف تدفق الهواء، التدفئة، التهوية وتكييف الهواء، المعدات الهوائية، مفاتيح الضغط والمجالات الصناعية الأخرى
العلوم البيولوجية، الأجهزة المنزلية الصغيرة، الإلكترونيات الاستهلاكية، المعدات الرياضية واللياقة البدنية، معدات مكافحة الحرائق، إنترنت الأشياء ومجالات أخرى
لمحة عامة عن المنتج
العنصر الحساس للضغط من نوع XGZP164 هو جهاز استشعار ضغط مناسب لمجالات مثل الطب الحيوي والإلكترونيات السيارات.
هي رقاقة حساسة للضغط من السيليكون المقاومة للضغط معالجة بتكنولوجيا MEMS. تتكون الرقاقة الحساسة للضغط من غشاء مرن ومتكاملة على الغشاء
يتكون من أربعة مقاومات. تشكل الوارستورات الأربعة هيكل جسر Wheatstone. عندما يتم الضغط على الغشاء المرن ، فإن الجسر سيولد نقطة اتصال
إشارة إخراج الجهد ذات علاقة نسبية خطية للضغط المطبق.
المكون الحساس للضغط XGZP164 هو مكون OEM معبأة في نموذج SOP8 القياسية، والتي هي مريحة للمستخدمين لاعتماد ارتفاع سطح
تم تصميم فوهة الهواء السطحي مع خطاف ، وهو مناسب لهيكل ضغط امتصاص الهواء الجانبي ويمنع بشكل فعال سقوط فوهة الهواء.
يحتوي على خطية ممتازة، قابلية التكرار والاستقرار، وحساسية عالية، ومريحة للمستخدمين لإصلاح الأخطاء والتعويض عن الانحراف في الإنتاج والدرجة الحرارية.
الأداء الهيكلي
رقاقة حساسة للضغط: مادة السيليكون
أسلاك الرصاص: أسلاك ذهبية
غلاف التغطية: مادة PPS
عقدة: نحاس مطلي بالفضة
الوزن الصافي: حوالي 0.4 غرام
"أداء كهربائي"
مصدر الطاقة: ≤15 فولت DC أو ≤3.0mA DC
عائق المدخل: 4kΩ إلى 6kΩ
عائق الخروج: 4kΩ إلى 6kΩ
مقاومة العزل: 100MΩ، 100VDC
الحمل الزائد المسموح به: 3 أضعاف الحد الأقصى للضغط الساكن (حد الأقصى للضغط الساكن ≤40kPa)
1.5 مرات الضغط الساكن الأقصى (40kPa< الضغط الساكن الأقصى ≤350kPa)
الشروط"
وسيلة القياس: الهواء
درجة حرارة متوسطة: (25±1) °C
درجة حرارة المحيط: (25±1) °C
الاهتزاز: 0.1g ((1m/s 2) Max
الرطوبة: (50%±10%) RH
مصدر الطاقة: (5±0.005) فولت DC
يتم استخدامها فقط كشرط اختبار مقارنة للمعايير الأساسية التالية:
Sالمواصفات:
| نطاق القياس | - 100 كيبا إلى 0 كيبا 1 كيبا 200 كيبا |
| نموذج التعبئة | SMD/DIP |
| درجة حرارة العمل | 0°C إلى 40°C |
| نطاق درجة حرارة التشغيل | -30°C إلى +100°C |
