تفاصيل المنتج:
|
| إمدادات الطاقة: | ≤15vdc أو ≤3.0ma dc | مقاومة المدخلات: | 4kq إلى 6kq |
|---|---|---|---|
| مقاومة الإخراج: | 4kq إلى 6kq | مقاومة العزل: | 100m · 100VDC |
| الزائد المسموح به: | نطاق الضغط ≤40kpa | مجال التطبيق: | أداة القياس |
| إبراز: | جهاز استشعار ضغط الغاز 10kPa,جهاز استشعار ضغط الغاز 3 ملم,جهاز تحليل الكمية المناعية للدم POCT جهاز استشعار الضغط,3mm Gas Pressure Sensor,POCT Blood Immunoquantitative Analyzer Pressure Sensor |
||
وصف المنتج:

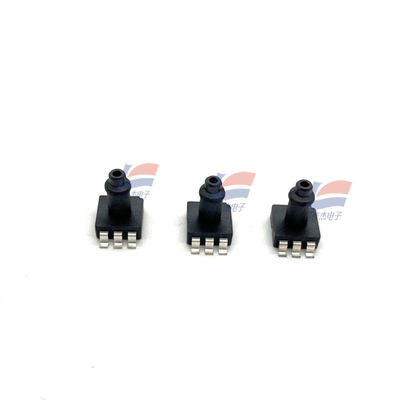

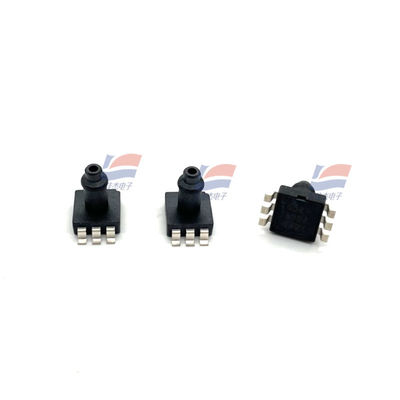

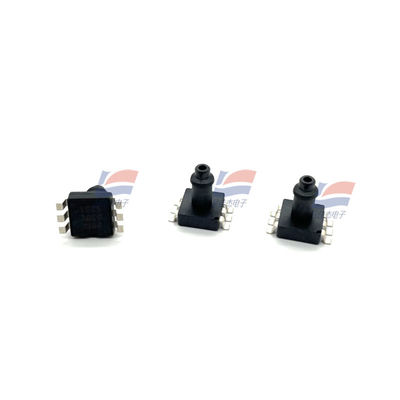

XGZP166 أنبوب استيعاب قصير 3mm مستشعر ضغط الغاز POCT المحلل الكمي المناعي للدم 10kPa
الخصائص:
نطاق القياس: -100 kpa إلى 0kPa... 350kPa
تقنية MEMS
نموذج ضغط القياس
نموذج حزمة SOP ، فوهة الهواء القصيرة 3MM
مناسبة للغازات غير السامة
نطاق درجة حرارة التشغيل: 30 درجة مئوية إلى 100 درجة مئوية
غرفة الضغط الخلفي للشريحة تحت الضغط
يمكن تحديد اتجاه الدبابيس
الأداء الكهربائي
إمدادات الطاقة: ≤15VDC أو ≤3.0mA DC
عائق المدخل: 4kQ إلى 6kQ
عائق الخروج: 4kQ إلى 6kQ
مقاومة العزل: 100 م · 100VDC
الحمل الزائد المسموح به: الحمل الزائد المسموح به: 3 أضعاف المقياس الكامل (منطقة الضغط ≤40kPa)
2 مرات كامل المقياس (40kPa< نطاق الضغط ≤200 kpa)
1.5 مرات كامل المقياس (200kPa< نطاق الضغط ≤350kPa)
إشارة إخراج الجهد ذات علاقة نسبية خطية للضغط المطبق.
المكون الحساس للضغط XGZP166 هو مكون OEM معبأة في نموذج SOP8 القياسية، والتي هي مريحة للمستخدمين لاعتماد ارتفاع سطح
تم تصميم فوهة الهواء السطحي مع خطاف ، وهو مناسب لهيكل ضغط امتصاص الهواء الجانبي ويمنع بشكل فعال سقوط فوهة الهواء.
يحتوي على خطية ممتازة، قابلية التكرار والاستقرار، وحساسية عالية، ومريحة للمستخدمين لإصلاح الأخطاء والتعويض عن الانحراف في الإنتاج والدرجة الحرارية.
الأداء الهيكلي
رقاقة حساسة للضغط: مادة السيليكون
أسلاك الرصاص: أسلاك ذهبية
غلاف التغطية: مادة PPS
عقدة: نحاس مطلي بالفضة
الوزن الصافي: حوالي 0.4 غرام
"أداء كهربائي"
مصدر الطاقة: ≤15 فولت DC أو ≤3.0mA DC
عائق المدخل: 4kΩ إلى 6kΩ
عائق الخروج: 4kΩ إلى 6kΩ
مقاومة العزل: 100MΩ، 100VDC
الحمل الزائد المسموح به: 3 أضعاف الحد الأقصى للضغط الساكن (حد الأقصى للضغط الساكن ≤40kPa)
1.5 مرات الضغط الساكن الأقصى (40kPa< الضغط الساكن الأقصى ≤350kPa)
الشروط"
وسيلة القياس: الهواء
درجة حرارة متوسطة: (25±1) °C
درجة حرارة المحيط: (25±1) °C
الاهتزاز: 0.1g ((1m/s 2) Max
الرطوبة: (50%±10%) RH
مصدر الطاقة: (5±0.005) فولت DC
يتم استخدامها فقط كشرط اختبار مقارنة للمعايير الأساسية التالية:
Sالمواصفات:
| نطاق القياس | - 100 كيبا إلى 0 كيبا 350 كيبا |
| نموذج التعبئة | SMD/DIP |
| درجة حرارة العمل | 0°C إلى 40°C |
| نطاق درجة حرارة التشغيل | -30°C إلى +100°C |
