تفاصيل المنتج:
|
| إمدادات الطاقة: | ≤15vdc أو .03.0madc | مقاومة المدخلات: | 4kq إلى 6k2 |
|---|---|---|---|
| مقاومة الإخراج: | 4kq إلى 6kq | مقاومة العزل: | 100m · 100VDC |
| الزائد المسموح به: | 15 مرة كاملة النطاق | نطاق درجة حرارة العمل: | -30 درجة مئوية إلى +100 درجة مئوية |
| إبراز: | مستشعر الضغط 100 PSI,YJJ XGZP182 جهاز استشعار الضغط,جهاز استشعار الضغط 700 كيلوبايت,YJJ XGZP182 Pressure Sensor,700 Kpa Pressure Sensor |
||
وصف المنتج:

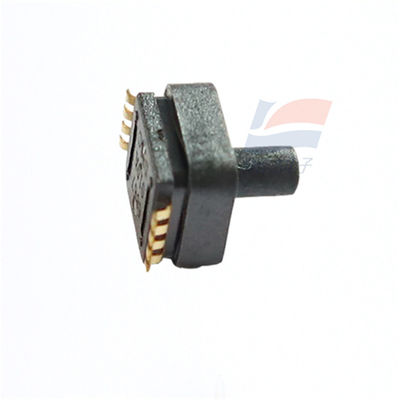

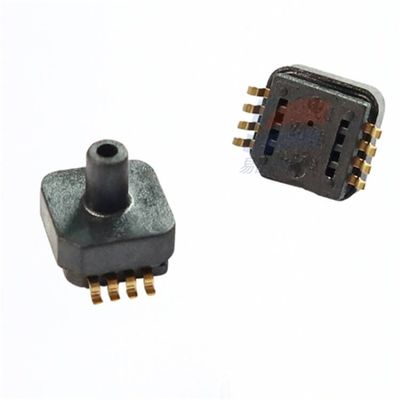

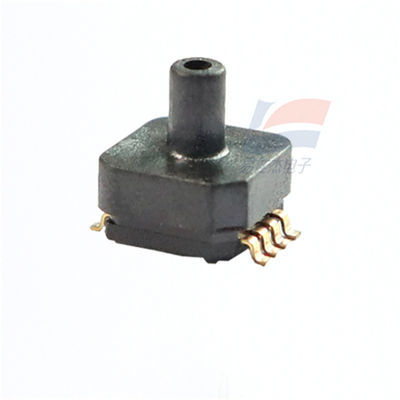

جهاز استشعار الضغط XGZP182 لديه نطاق ضغط مطلق من 700 Kpa إلى 100 Psi
الخصائص:
XGZP182 العنصر الحساس للضغط هو جهاز استشعار الضغط مناسب لمجالات مثل الطب الحيوي وإلكترونيات السيارات.مكونها الأساسي هو رقاقة سيليكونية مقاومة للضغط حساسة للضغط معالجة بتقنية MEMSتتكون هذه الشريحة الحساسة للضغط من غشاء مرن وأربعة مقاومات متكاملة على الغشاء. تشكل المقاومات الأربعة الحساسة للضغط هيكل جسر Wheatstone.عندما الضغط يعمل على الغشاء المرن، سوف ينتج الجسر إشارة إخراج الجهد التي تتناسب بشكل خطي مع الضغط المطبق.
المكون الحساس للضغط XGZP182 هو مكون OEM معبأة في النموذج القياسي SOP6 ، والذي هو مريح للمستخدمين لاستخدام سطح التثبيت. سطح الشريحة مغلف بالسيليكون الناعم ،والتي يمكن أن تمنع بشكل فعال الرطوبة وبخار النفط.
يحتوي على خطية ممتازة، قابلية التكرار والاستقرار، وحساسية عالية، ومريحة للمستخدمين لإصلاح الأخطاء والتعويض عن الانحراف في الإنتاج والدرجة الحرارية.
الأداء الهيكلي
رقاقة حساسة للضغط: مادة السيليكون
أسلاك الرصاص: أسلاك ذهبية
غلاف التعبئة والتغليف: مواد PPS
المسامير: مطلية بالذهب
الملصق الوقائي: مطاط السيليكون المحتوى على الفلور
الأداء الكهربائي
مصدر الطاقة: ≤15VDC أو ≤3.0mADC
عائق المدخل: 4kQ إلى 6k2
عائق الخروج: 4kQ إلى 6kQ
مقاومة العزل: 100 م · 100VDC
الحمل الزائد المسموح به: 15 مرة كامل المقياس
خصائص المنتج
نطاق القياس: 0kPa إلى 100kPa... 700kPa
تقنية MEMS
شكل الضغط المطلق
نموذج التعبئة المعتاد، معالجة ملء الغراء
مناسب للغازات أو السوائل غير السامة وغير السامة
نطاق درجة حرارة التشغيل: 30 درجة مئوية إلى 100 درجة مئوية
غرفة الضغط الخلفي للشريحة تحت الضغط
مجال التطبيق
في مجال الأجهزة المنزلية الصغيرة مثل مطبخات الأرز، آلات حليب الصويا، مطهرات المياه وآلات القهوة، هناك مقاييس ضغط الإطارات، مضاعفات الفرامل،أجهزة تعزيز القيادة الفائقة وأجهزة استشعار MAPفي مجال إلكترونيات السيارات، هناك أجهزة التدليك، وسائد الهواء، وأجهزة استشعار ضغط الدم للحيوانات وأجهزة استشعار الجهاز الهضمي.
أدوات، عدادات وأنظمة ضغط مطلقة أخرى
Sالمواصفات:
| نطاق القياس | 0كبا إلى 100كبا... 700كبا |
| نموذج التعبئة | SMD/DIP |
| درجة حرارة العمل | 0°C إلى 40°C |
| نطاق درجة حرارة التشغيل | -30°C إلى +100°C |
