تفاصيل المنتج:
|
| قياس متوسط: | هواء | درجة حرارة متوسطة: | (25+1) ° 0 |
|---|---|---|---|
| درجة الحرارة المحيطة: | (25+1) ℃ | اهتزاز: | 0.1g (1m/s) كحد أقصى |
| رطوبة: | (50 ٪ ± 10 ٪) RH | مصدر: | (5 ± 0.005) V DC |
| إبراز: | أجهزة قياس ارتفاعات الضغط الجوي أجهزة استشعار الضغط,مستشعر ضغط ضغط الزيت,جهاز استشعار ضغط مستوى السائل,Oil Pressure Pressure Sensor,Liquid Level Pressure Sensor |
||
وصف المنتج:

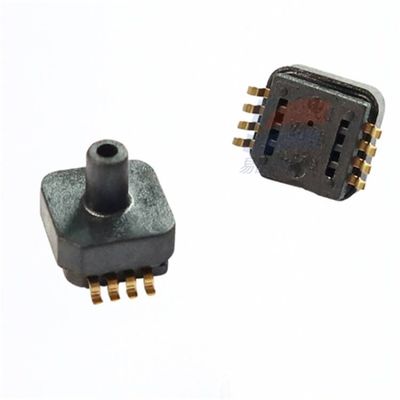

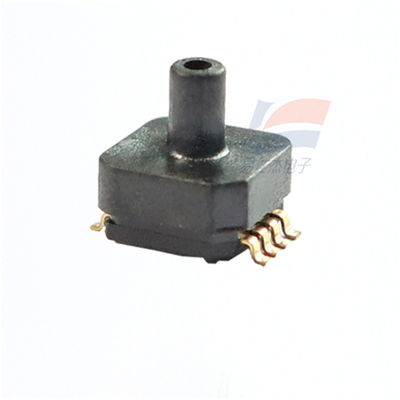

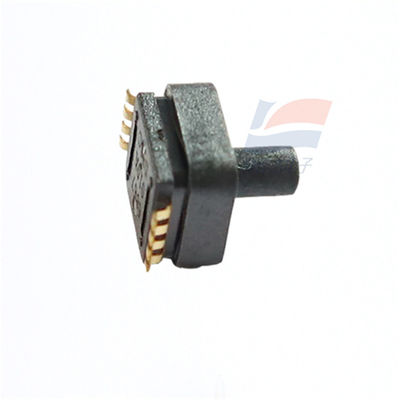

جهاز استشعار الضغط XGZP183 مقاوم للماء ومناسب لمقاييس ضغط النفط على مستوى السائل والضغط الجوي
الخصائص:
XGZP183 العنصر الحساس للضغط هو جهاز استشعار الضغط مناسب لمجالات مثل الطب الحيوي وإلكترونيات السيارات.مكونها الأساسي هو رقاقة سيليكونية مقاومة للضغط حساسة للضغط معالجة بتقنية MEMSتتكون هذه الشريحة الحساسة للضغط من غشاء مرن وأربعة مقاومات متكاملة على الغشاء. تشكل المقاومات الأربعة الحساسة للضغط هيكل جسر Wheatstone.عندما الضغط يعمل على الغشاء المرن، سوف ينتج الجسر إشارة إخراج الجهد التي تتناسب بشكل خطي مع الضغط المطبق.
المكون الحساس للضغط XGZP183 هو مكون OEM معبأة في النموذج القياسي SOP6 ، والذي هو مريح للمستخدمين لاستخدام سطح التثبيت. سطح رقاقة مغلفة بالسيليكون الناعم ،والتي يمكن أن تمنع بشكل فعال الرطوبة وبخار النفط.
يحتوي على خطية ممتازة، قابلية التكرار والاستقرار، وحساسية عالية، ومريحة للمستخدمين لإصلاح الأخطاء والتعويض عن الانحراف في الإنتاج والدرجة الحرارية.
الأداء الهيكلي
رقاقة حساسة للضغط: مادة السيليكون
أسلاك الرصاص: أسلاك ذهبية
غلاف التعبئة والتغليف: مواد PPS
المسامير: مطلية بالذهب
الملصق الوقائي: مطاط السيليكون المحتوى على الفلور
الأداء الكهربائي
مصدر الطاقة: ≤15VDC أو ≤3.0mADC
عائق المدخل: 4kQ إلى 6k2
عائق الخروج: 4kQ إلى 6kQ
مقاومة العزل: 100 م · 100VDC
الحمل الزائد المسموح به: 15 مرة كامل المقياس
خصائص المنتج
نطاق القياس: -100kPa~0kPa...7kPa...200kPa
تقنية MEMS
شكل الضغط المطلق
نموذج التعبئة المعتاد، معالجة ملء الغراء
مناسب للغازات أو السوائل غير السامة وغير السامة
نطاق درجة حرارة التشغيل: 30 درجة مئوية إلى 100 درجة مئوية
غرفة الضغط الخلفي للشريحة تحت الضغط
مجال التطبيق
في مجال الأجهزة المنزلية الصغيرة مثل مطبخات الأرز، آلات حليب الصويا، مطهرات المياه وآلات القهوة، هناك مقاييس ضغط الإطارات، مضاعفات الفرامل،أجهزة تعزيز القيادة الفائقة وأجهزة استشعار MAPفي مجال إلكترونيات السيارات، هناك أجهزة التدليك، وسائد الهواء، وأجهزة استشعار ضغط الدم للحيوانات وأجهزة استشعار الجهاز الهضمي.
أدوات، عدادات وأنظمة ضغط مطلقة أخرى
Sالمواصفات:
| نطاق القياس | -100كيلو بايت -0كيلو بايت 7كيلو بايت 200كيلو بايت |
| نموذج التعبئة | SMD/DIP |
| درجة حرارة العمل | 0°C إلى 40°C |
| نطاق درجة حرارة التشغيل | -30°C إلى +100°C |
