تفاصيل المنتج:
|
| إمدادات الطاقة: | ≤15vdc أو ≤3.0ma dc | مقاومة المدخلات: | 4kq إلى 6k2 |
|---|---|---|---|
| مقاومة الإخراج: | 4kq إلى 6kΩ | مقاومة العزل: | 100 م ² ، 100VDC |
| الزائد المسموح به: | 3 مرات كامل المقياس | نطاق درجة حرارة العمل: | -30 درجة مئوية إلى +100 درجة مئوية |
| إبراز: | جهاز استشعار الضغط 6kΩ,جهاز استشعار ضغط 3x لقدرة الإفراط في الحمل,مستشعر ضغط الغازات غير السامة,3x Overload Capacity Pressure Sensor,Non-corrosive Gases Pressure Sensor |
||
وصف المنتج:

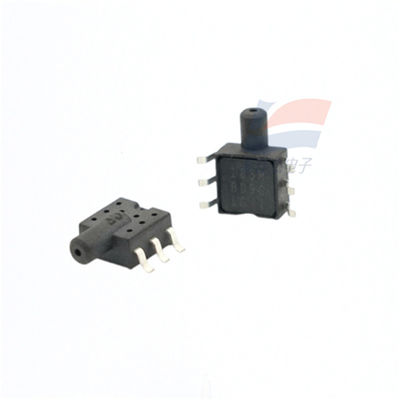

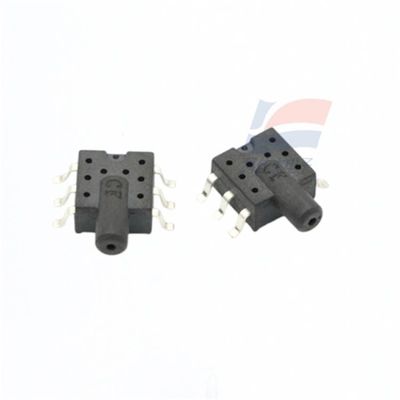

جهاز استشعار الضغط XGZP185 مناسب للغازات غير السامة مع نطاق قابل للاختيار
الخصائص:
XGZP185 العنصر الحساس للضغط هو جهاز استشعار الضغط مناسب لمجالات مثل الطب الحيوي وإلكترونيات السيارات.مكونها الأساسي هو رقاقة سيليكونية مقاومة للضغط حساسة للضغط معالجة بتقنية MEMSتتكون هذه الشريحة الحساسة للضغط من غشاء مرن وأربعة مقاومات متكاملة على الغشاء. تشكل المقاومات الأربعة الحساسة للضغط هيكل جسر Wheatstone.عندما الضغط يعمل على الغشاء المرن، سوف ينتج الجسر إشارة إخراج الجهد التي تتناسب بشكل خطي مع الضغط المطبق.
المكون الحساس للضغط XGZP183 هو مكون OEM معبأة في النموذج القياسي SOP6 ، والذي هو مريح للمستخدمين لاستخدام سطح التثبيت. سطح رقاقة مغلفة بالسيليكون الناعم ،والتي يمكن أن تمنع بشكل فعال الرطوبة وبخار النفط.
يحتوي على خطية ممتازة، قابلية التكرار والاستقرار، وحساسية عالية، ومريحة للمستخدمين لإصلاح الأخطاء والتعويض عن الانحراف في الإنتاج والدرجة الحرارية.
الأداء الهيكلي
رقاقة حساسة للضغط: مادة السيليكون
أسلاك الرصاص: أسلاك ذهبية
غلاف التعبئة والتغليف: مواد PPS
المسامير: مطلية بالذهب
الملصق الوقائي: مطاط السيليكون المحتوى على الفلور
الأداء الكهربائي
مصدر الطاقة: ≤15VDC أو ≤3.0mADC
عائق المدخل: 4kQ إلى 6k2
عائق الخروج: 4kQ إلى 6kQ
مقاومة العزل: 100 م · 100VDC
الحمل الزائد المسموح به: 15 مرة كامل المقياس
نطاق القياس: -100 kpa إلى 0kPa... 1000kPa
تقنية MEMS
نموذج ضغط القياس
نموذج تعبئة SOP
مناسبة للغازات غير السامة
نطاق درجة حرارة التشغيل: 30 درجة مئوية إلى 100 درجة مئوية
غرفة الضغط الخلفي للشريحة تحت الضغط
يمكن تحديد اتجاه الدبابيس
الأداء الكهربائي
إمدادات الطاقة: ≤15VDC أو ≤3.0mA DC
عائق المدخل: 4kQ إلى 6k2
عائق الخروج: 4kQ إلى 6kΩ
مقاومة العزل: 100 م 2,100VDC
الحمل الزائد المسموح به: 3 أضعاف المقياس الكامل (منطقة الضغط ≤40kPa) 2 أضعاف المقياس الكامل (40kPa < نطاق الضغط ≤200 kpa)
1.5 مرات كامل المقياس (200kPa< نطاق الضغط ≤1000kPa)
Sالمواصفات:
| نطاق القياس | - 100 كيبا إلى 0 كيبا... 1000 كيبا |
| نموذج التعبئة | SMD/DIP |
| درجة حرارة العمل | 0°C إلى 40°C |
| نطاق درجة حرارة التشغيل | -30°C إلى +100°C |
