تفاصيل المنتج:
|
| وسط القياس: | هواء | درجة حرارة متوسطة: | (25 ± 1) ℃ |
|---|---|---|---|
| درجة الحرارة المحيطة: | (25 ± 1) ℃ | اهتزاز: | 0.1g (1m/s ²) كحد أقصى |
| رطوبة: | (50 ٪ ± 10 ٪) RH | إمدادات الطاقة: | (5 ± 0.005) V DC |
| إبراز: | جهاز استشعار الضغط البارومتري للتفاضل في درجة الحرارة المحيطة,جهاز استشعار الضغط البارومتري للتفاضل في جهاز التهوية MV |
||
وصف المنتج:

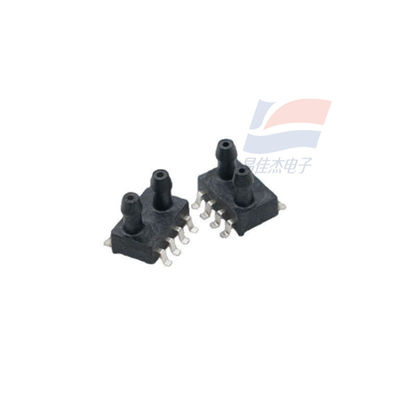

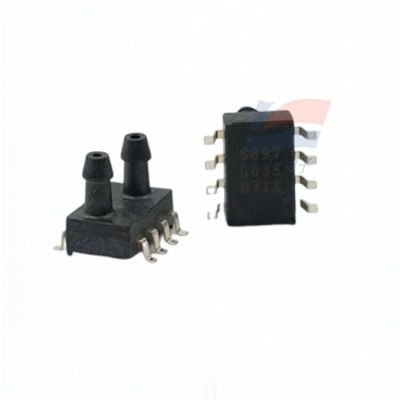

XGZP190 جهاز استشعار الضغط البارومتري التفاضلي ملف التهوية التفاضلي MV SOP8
الخصائص:
نطاق القياس: -100 kpa إلى 0kPa... 1kPa... 200kPa
تقنية MEMS
شكل ضغط التفاضل أو ضغط القياس
نموذج تعبئة SOP ، هيكل مضاد للسقوط في فوهة الهواء
ينطبق على الغازات غير السامة
نطاق درجة حرارة التشغيل: -30°C إلى +100°C
يمكن تحديد اتجاه الدبابيس
"مجال التطبيق"
المجالات الطبية مثل أجهزة التنفس الاصطناعي، أجهزة قياس الهواء، وأجهزة علاج انقطاع التنفس أثناء النوم
كشف تدفق الهواء، التدفئة، التهوية وتكييف الهواء، المعدات الهوائية، مفاتيح الضغط والمجالات الصناعية الأخرى
العلوم البيولوجية، الأجهزة المنزلية الصغيرة، الإلكترونيات الاستهلاكية، المعدات الرياضية واللياقة البدنية، معدات مكافحة الحرائق، إنترنت الأشياء ومجالات أخرى
لمحة عامة عن المنتج
العنصر الحساس للضغط XGZP190 هو جهاز استشعار ضغط مناسب لمجالات مثل الطب الحيوي وإلكترونيات السيارات.
هي رقاقة حساسة للضغط من السيليكون المقاومة للضغط معالجة بتكنولوجيا MEMS. تتكون الرقاقة الحساسة للضغط من غشاء مرن ومتكاملة على الغشاء
يتكون من أربعة مقاومات. تشكل الوارستورات الأربعة هيكل جسر Wheatstone. عندما يتم الضغط على الغشاء المرن ، فإن الجسر سيولد نقطة اتصال
إشارة إخراج الجهد ذات علاقة نسبية خطية للضغط المطبق.
المكون الحساس للضغط XGZP190 هو مكون OEM معبأة في نموذج SOP8 القياسية، والتي هي مريحة للمستخدمين لاعتماد ارتفاع سطح والغاز
تم تصميم الفم بمسمار، مما يمنع بشكل فعال أنبوب من السقوط تحت الضغط.
يحتوي على خطية ممتازة، قابلية التكرار والاستقرار، وحساسية عالية، ومريحة للمستخدمين لإصلاح الأخطاء والتعويض عن الانحراف في الإنتاج والدرجة الحرارية.
الأداء الهيكلي
رقاقة حساسة للضغط: مادة السيليكون
أسلاك الرصاص: أسلاك ذهبية
غلاف التغطية: مادة PPS
عقدة: نحاس مطلي بالفضة
الوزن الصافي: حوالي 0.4 غرام
"أداء كهربائي"
مصدر الطاقة: ≤15 فولت DC أو ≤3.0mA DC
عائق المدخل: 4kΩ إلى 6kΩ
عائق الخروج: 4kΩ إلى 6kΩ
مقاومة العزل: 100MΩ، 100VDC
الحمل الزائد المسموح به: 3 أضعاف الحد الأقصى للضغط الساكن (حد الأقصى للضغط الساكن ≤40kPa)
1.5 مرات الضغط الساكن الأقصى (40kPa< الضغط الساكن الأقصى ≤200kPa)
الحد الأقصى لضغط الإفراط عند نهاية الضغط المنخفض P2:250KPA
وسيلة القياس: الهواء
درجة حرارة متوسطة: (25±1) °C
درجة حرارة المحيط: (25±1) °C
الاهتزاز: 0.1g ((1m/s 2) Max
الرطوبة: (50%±10%) RH
مصدر الطاقة: (5±0.005) فولت DC
Sالمواصفات:
| نطاق القياس | - 100 كيبا إلى 0 كيبا 1 كيبا 200 كيبا |
| نموذج التعبئة | SMD/DIP |
| درجة حرارة العمل | 0°C إلى 40°C |
| نطاق درجة حرارة التشغيل | -30°C إلى +100°C |
