تفاصيل المنتج:
|
| وسط القياس: | هواء | درجة حرارة متوسطة: | (25 ± 1) ℃ |
|---|---|---|---|
| درجة الحرارة المحيطة: | (25 ± 1) ℃ | رطوبة: | (50 ٪ ± 10 ٪) RH |
| إمدادات الطاقة: | (10 ± 0.005) VDC | نطاق الضغط: | ≤50KPA |
| إبراز: | مستشعر ضغط XGZP192,مستشعر ضغط من 0 إلى 10 كيلو باسكال |
||
وصف المنتج:

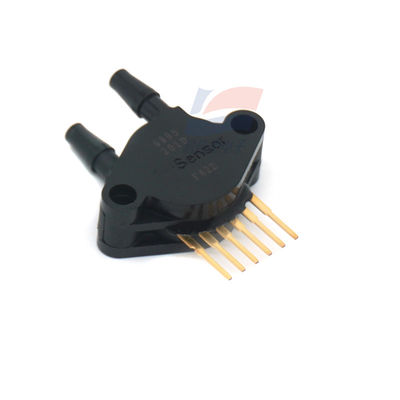

يُستخدم مستشعر الضغط XGZP192 بنطاق ضغط من 0 إلى 10 و 50 و 100 و 200 كيلو باسكال في مجالات إنترنت الأشياء مثل المنزل الذكي
الميزات:
نطاق القياس هو 0-10 و 50 و 100 و 200 كيلو باسكال
تقنية MEMS
نوع ضغط القياس
إشارة خرج تناظرية قياسية
تعويض درجة الحرارة
تم تجهيز فوهة الهواء بهيكل مضاد للانفصال
يمكن تخصيص نطاقات الضغط والمخرجات المختلفة
"مجال التطبيق"
أجهزة الإرقاء وأجهزة التنفس الصناعي ومولدات الأكسجين والشاشات وغيرها من المجالات الطبية
مجال معدات الرياضة واللياقة البدنية مثل أجهزة التدليك وكراسي التدليك والمراتب الهوائية
مجالات إنترنت الأشياء مثل الحماية من الحرائق الذكية والمنزل الذكي
مقاييس الضغط والمكونات الهوائية وغيرها من مجالات التحكم الصناعي
نظرة عامة على المنتج
ينطبق مستشعر الضغط XGZP192 على مجالات مثل الطب الحيوي والتحكم الصناعي وإنترنت الأشياء. المكون الأساسي هو جهاز MEMS
رقائق حساسة للضغط مقاومة للسيليكون تتم معالجتها بالتكنولوجيا. تتكون شريحة الاستشعار بالضغط هذه من غشاء مرن وأربعة مقاومات مدمجة على الغشاء.
تشكل أربعة متغيرات هيكل جسر ويتستون. عندما يؤثر الضغط على الغشاء المرن ، سيولد الجسر خطًا يتماشى مع الضغط المطبق
إشارة خرج الجهد بعلاقة تناسبية. قامت الدائرة المدمجة بمعايرة معلمات المستشعر مثل خرج نقطة الصفر والخرج الكامل النطاق وانجراف درجة الحرارة
ويتم توفير التعويض لإنشاء إشارة خرج جهد قياسية عالية الدقة مع جهد الإمداد كمرجع.

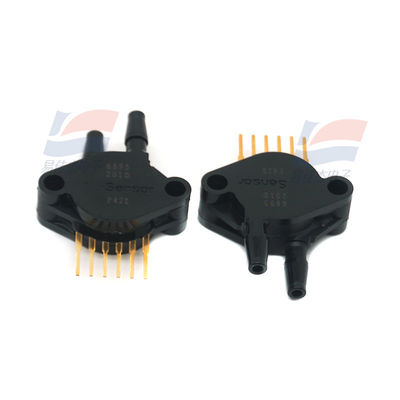

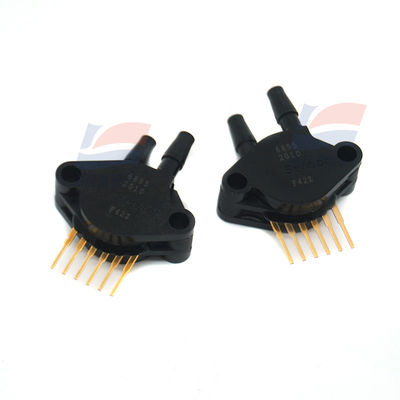

يتم تجميع مستشعر الضغط XGZP192 في شكل قابس DIP قياسي ، وهو مناسب للمستخدمين للتثبيت. تصميم فوهة مدخل الهواء المزودة بخطاف يمكنه
منع جهاز الضغط من السقوط بسبب الضغط المفرط.
تقتصر وسيلة القياس لمستشعر الضغط XGZP192 على الغازات غير المسببة للتآكل مثل الهواء. بالنسبة للضغوط بخلاف الغازات غير المسببة للتآكل
بالنسبة للوسائط ، لا تتردد في الاستفسار.
"الأداء الهيكلي"
شريحة حساسة للضغط: مادة السيليكون
سلك الرصاص: سلك ذهبي
مادة الغلاف: مادة PPS
الحمل الزائد المسموح به: 3 أضعاف النطاق الكامل (نطاق الضغط ≤50 كيلو باسكال)
ضعف النطاق الكامل (50 كيلو باسكال< نطاق الضغط ≤200 كيلو باسكال)
Xgzp192_specification Sheet _Chinese _V1.3
الخمس
يتم الكشف عن الكمال تحت الضغط
Xgzp192_specification Sheet _Chinese _V1.3 2/5
وسيط القياس: الهواء
درجة حرارة الوسط: (25 ± 1) درجة مئوية
درجة الحرارة المحيطة: (25 ± 1) درجة مئوية
الاهتزاز: 0.1 جرام (1 م / ث² ) كحد أقصى
الرطوبة: (50٪ ± 10٪) رطوبة نسبية
مزود الطاقة: (10 ± 0.005) VDC
يتم استخدامه فقط كشرط اختبار معياري للمعلمات الأساسية التالية
المواصفات:
| جهد الإمداد بالطاقة | 2.5 إلى 5.5 فولت |
| درجة حرارة التشغيل | -40 إلى 150 درجة مئوية |
| PSRR | 60 ديسيبل |
| تحميل التيار الخارج | 5mA |
