تفاصيل المنتج:
|
| إمدادات الطاقة: | ≤15vdc أو ≤3.0ma dc | مقاومة المدخلات: | 4kq إلى 6kq |
|---|---|---|---|
| مقاومة الإخراج: | 4kq إلى 6kq | مقاومة العزل: | 100m · 100VDC |
| الزائد المسموح به: | 1.5 مرة كاملة النطاق | ضغط الانفجار: | ≥2 مرات كاملة النطاق |
| إبراز: | مستشعر ضغط فوهة سحب الهواء الجانبية,مستشعر ضغط بمقياس 200 كيلو باسكال,جهاز استشعار الضغط المكافئ للحرارة,200Kpa Gauge Pressure Sensor,Temperature-compensated pressure Sensor |
||
وصف المنتج:

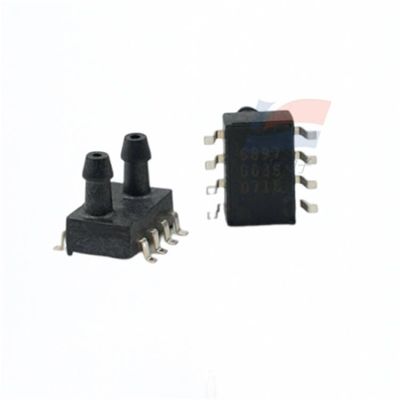

تم معايرة مستشعر الضغط XGZP193-200kPa مع فوهة سحب هواء جانبية معوضة لدرجة الحرارة
الميزات:
نطاق القياس: 0 كيلو باسكال إلى 100 كيلو باسكال... 700 كيلو باسكال
تقنية MEMS
شكل الضغط المطلق
شكل تغليف SOP، معالجة ملء الغراء
مناسب للغازات أو السوائل غير المسببة للتآكل وغير الموصلة
نطاق درجة حرارة التشغيل: -30 درجة مئوية إلى +100 درجة مئوية
حجم صغير
الأداء الكهربائي
مزود الطاقة: ≤15VDC أو ≤3.0mA DC
مقاومة الإدخال: 4kQ إلى 6kQ
مقاومة الإخراج: 4kQ إلى 6kQ
مقاومة العزل: 100 m · 100VDC
الحمل الزائد المسموح به: 1.5 ضعف النطاق الكامل
ضغط الانفجار: ≥2 ضعف النطاق الكامل
ينطبق مستشعر الضغط XGZP193 على مجالات مثل الطب الحيوي والتحكم الصناعي وإنترنت الأشياء. المكون الأساسي له هو جهاز MEMS
رقائق حساسة للضغط مقاومة للسيليكون تتم معالجتها بالتكنولوجيا. تتكون شريحة الاستشعار بالضغط هذه من غشاء مرن وأربعة مقاومات مدمجة على الغشاء.
تشكل أربعة مقاومات متغيرة هيكل جسر ويتستون. عندما يؤثر الضغط على الغشاء المرن، سيولد الجسر خطًا يتماشى مع الضغط المطبق
إشارة خرج الجهد مع علاقة تناسبية. قامت الدائرة المدمجة بمعايرة معلمات المستشعر مثل خرج النقطة الصفرية، والإخراج على نطاق كامل، وانحراف درجة الحرارة
ويتم توفير التعويض لإنشاء إشارة خرج جهد قياسية عالية الدقة مع جهد الإمداد كمرجع.
تم تغليف مستشعر الضغط XGZP193 في شكل قابس DIP قياسي، وهو مناسب للمستخدمين للتثبيت. تصميم فوهة سحب الهواء مع خطاف يمكن أن
يمنع جهاز الضغط من السقوط بسبب الضغط المفرط.
تقتصر وسيلة القياس لمستشعر الضغط XGZP193 على الغازات غير المسببة للتآكل مثل الهواء. بالنسبة للضغوط بخلاف الغازات غير المسببة للتآكل
بالنسبة للوسائط، لا تتردد في الاستفسار.
"الأداء الهيكلي"
شريحة حساسة للضغط: مادة السيليكون
سلك الرصاص: سلك ذهبي
مادة الغلاف: مادة PPS
الحمل الزائد المسموح به: 3 أضعاف النطاق الكامل (نطاق الضغط ≤50kPa)
ضعف النطاق الكامل (50 كيلو باسكال< نطاق الضغط ≤200 كيلو باسكال)
Xgzp193_ورقة المواصفات _الصينية _V1.3
الخمس
يتم الكشف عن الكمال تحت الضغط
Xgzp192_ورقة المواصفات _الصينية _V1.3 2/5
وسيط القياس: الهواء
درجة حرارة الوسيط: (25±1) درجة مئوية
درجة الحرارة المحيطة: (25±1) درجة مئوية
الاهتزاز: 0.1 جرام (1 م / ث ²) كحد أقصى
الرطوبة: (50%±10%) رطوبة نسبية
مزود الطاقة: (10±0.005) VDC
يتم استخدامه فقط كشرط اختبار معياري للمعلمات الأساسية التالية
المواصفات:
| جهد الإمداد بالطاقة | 2.5 إلى 5.5 فولت |
| درجة حرارة التشغيل | -40 إلى 150 درجة مئوية |
| PSRR | 60 ديسيبل |
| تحميل تيار الإخراج | 5mA |
