تفاصيل المنتج:
|
| قياس متوسط: | هواء | درجة حرارة متوسطة: | (25+1) ℃ |
|---|---|---|---|
| درجة الحرارة المحيطة: | (25+1) ℃ | اهتزاز: | 0.1g (1m/s؟) كحد أقصى |
| رطوبة: | (50 ٪+10 ٪) RH | إمدادات الطاقة: | (10 ± 0.005) V DC |
| إبراز: | مستشعر ضغط مزدوج مدخل الهواء,مستشعر ضغط غسالة,XGZP194-10kPa مستشعر ضغط قياس,Washing Machine Pressure Sensor,XGZP194-10kPa Gauge Pressure Sensor |
||
وصف المنتج:

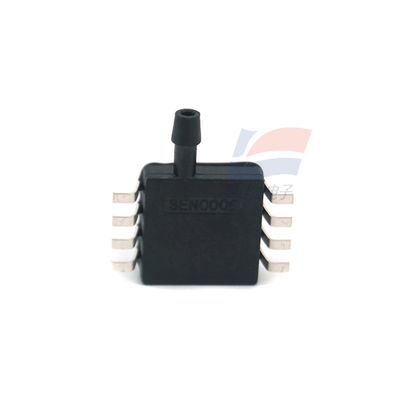

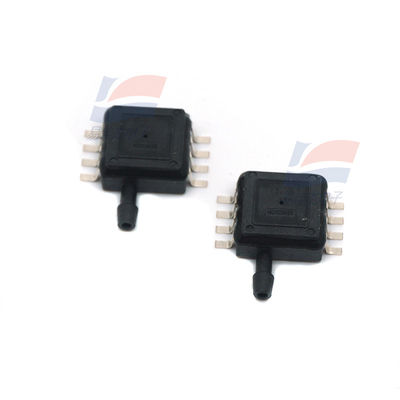

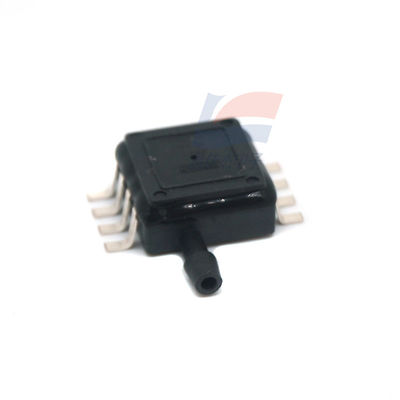

XGZP194-10kPa مستشعر الضغط المقياس mV الخروج الجانبي الأفقي مزدوج مدخول الهواء غسالة
الخصائص:
نطاق القياس: 0kPa إلى 10، 50، 100، 200
تقنية MEMS
نوع ضغط القياس
إشارة الخروج للمعايرة التناظرية
قابلية استبدال جيدة ، وصلة وتشغيل
يمكن تخصيص نطاقات مختلفة من الضغط والمخرجات
مجال التطبيق
أجهزة التثبيت الدموي، أجهزة التنفس، مولدات الأكسجين، أجهزة الرصد وغيرها من المجالات الطبية؛ أجهزة التدليك، كراسي التدليك، المراتب الهوائية وغيرها من مجالات المعدات الرياضية واللياقة البدنية؛ الحماية الذكية من الحرائق،المنازل الذكية ومجالات إنترنت الأشياء الأخرىمقاييس الضغط، المكونات الهوائية ومجالات التحكم الصناعية الأخرى
الأداء الهيكلي
رقاقة حساسة للضغط: مادة السيليكون
أسلاك الرصاص: أسلاك ذهبية
مادة القشرة: مادة PPS، FR4
الحمل الزائد المسموح به: 2 مرات كامل المقياس
جهاز استشعار الضغط XGZP194 قابل للتطبيق في مجالات مثل الطب الحيوي والتحكم الصناعي وإنترنت الأشياء.
الرقائق الحساسة للضغط من السيليكون المعالجة بالتكنولوجيا. تتكون هذه الرقاقة الحساسة للضغط من غشاء مرن وأربعة مقاومات متكاملة على الغشاء.
تشكل أربعة تقاطعات بنية جسر Wheatstone. عندما يعمل الضغط على الغشاء المرن ، فإن الجسر سيولد خطًا يتماشى مع الضغط المطبق
إشارة إخراج الجهد مع علاقة متناسبة. الدوائر المدمجة قد معايرة معايير جهاز الاستشعار مثل النقطة الصفرية الخروج، الخروج كامل النطاق وتحرك درجة الحرارة
ويتم توفير التعويضات لتوليد إشارة خروج عالية الدقة مع الجهد الإمدادي كمرجع.
يتم تعبئة جهاز استشعار الضغط XGZP194 في شكل القياسية DIP وصلة في، والتي هي مريحة للمستخدمين لتثبيت.
منع سقوط جهاز الضغط بسبب الضغط المفرط.
محيط القياس من جهاز استشعار الضغط XGZP194 يقتصر على الغازات غير السامة مثل الهواء.
بالنسبة لوسائل الإعلام، يرجى الشعور بالحرية في الاستفسار.
"أداء هيكلي"
رقاقة حساسة للضغط: مادة السيليكون
أسلاك الرصاص: أسلاك ذهبية
مواد الغلاف: مواد PPS
الحمل الزائد المسموح به: 3 أضعاف الكمية الكاملة (منطقة الضغط ≤50kPa)
2 مرات كامل المقياس (50kPa< نطاق الضغط ≤200 kpa)
Xgzp194_صفحة المواصفات _الصينية _V1.3
واحد من الخمس
الكمال يظهر تحت الضغط
Xgzp194_صفحة المواصفات _الصينية _V1.3 2/5
وسيلة القياس: الهواء
درجة حرارة متوسطة: (25±1) °C
درجة حرارة المحيط: (25±1) °C
الاهتزاز: 0.1g ((1m/s 2) Max
الرطوبة: (50%±10%) RH
مصدر الطاقة: (10±0.005) VDC
يتم استخدامها فقط كشرط اختبار مقارنة للمعايير الأساسية التالية:
المواصفات:
| تشغيل الكهرباء | 2.5 إلى 5.5 فولت |
| درجة حرارة العمل | -40 إلى 150 درجة مئوية |
| PSRR | 60 ديسيبل |
| حمولة تيار الخروج | 5mA |
