KGZ-NGL-096-273 مستشعر الأكسجين من الزركونيا لمراقبة الأكسجين في الفضاء الجوي والأفران الصناعية ذات درجة الحرارة العالية

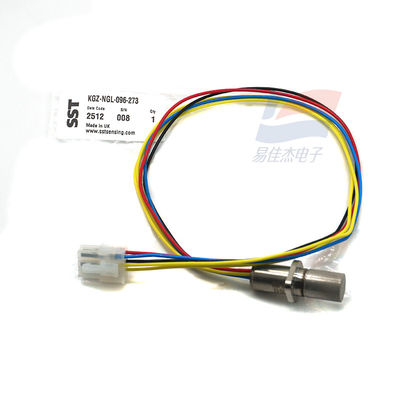

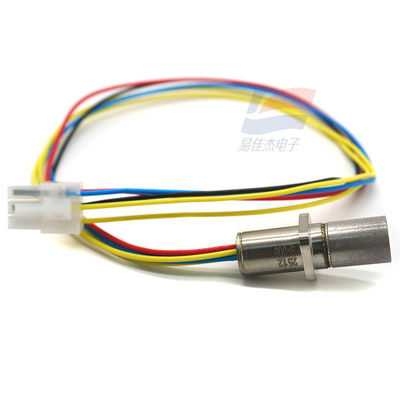

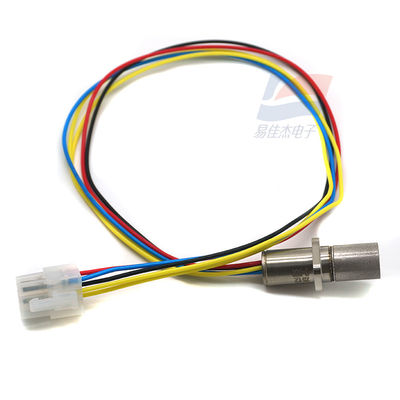

KGZ-NGL-096-273 مستشعر الأكسجين الزركونيا

1. نظرة عامة:

• جهاز استشعار الأكسجين من الزركونيا مثبت على الجهاز من شركة SST في المملكة المتحدة، مصمم لغرف أخذ العينات. يفضل عملاء الطيران والتطبيقات التي تتطلب عمليات درجات حرارة عالية وضغط مرتفع.

2ظروف التشغيل

• الجهد العامل: 4.35VDC ± 0.1VDC (1.85A)
• الجهد الاحتياطي: 2VDC (0.85A)
• درجة حرارة الغاز المسموح بها: -100°C إلى +250°C
• معدل تدفق الغاز: 0 ≈ 10 م/ث

3الخصائص الكهربائية

• مقاومة المضخة عند 700 درجة مئوية: < 6 كيلو أوف
• إشارة الإخراج: نطاق قياس ضغط جزئي الأكسجين: 2 mbar3 bar ، الدقة: ≤5 mbar
• التصميم الخالي من المعايير: لا يلزم غاز المرجعية؛ معايرة نقطة واحدة بسيطة ممكنة في أي غاز معروف (بما في ذلك الهواء النقي).

4خصائص الحرارة:

• درجة حرارة العمل الداخلية: 700 درجة مئوية
• وقت التسخين الموصى به: 60-100 ثانية قبل تشغيل جهاز الاستشعار
• وقت استقرار الإخراج: يستقر في غضون 180 ثانية بعد البدء

5الخصائص الميكانيكية:

• التسارع المسموح به المتكرر: 5g
• التسارع المسموح به العرضي: 30g

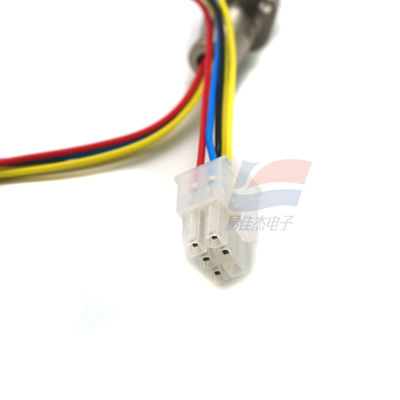

• الإنهاء: كابل طوله 0.4 متر مع رابط مولكس

6سمات أخرى:

• وقت الاستجابة (T90): <4 ثانية
• تكنولوجيا القياس: نظام قياس مغلق الحلقة. يولد جهاز الاستشعار إشارة "ضربات القلب" أثناء مراقبة مستوى O2 المستمرة ، مما يوفر تحذيرات فوري عن العطل.
• عمر الخدمة: ما يصل إلى 10 سنوات (اعتماداً على التطبيق) ، باستخدام تكنولوجيا خلايا المستشعرات غير القابلة للنفاذ.

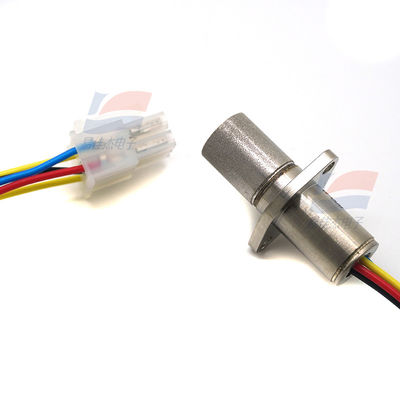

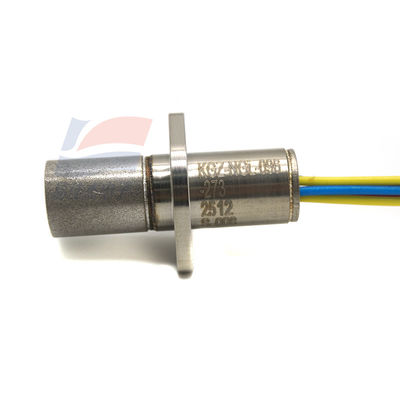

• الهيكل: عنصر استشعار زيركونيا (ZrO2) ، بناء كامل من الفولاذ المقاوم للصدأ ، مثبت على شاشة ، محطة دبوس.
• قابلية التكيف مع البيئة: قابلة للتشغيل في بيئات ذات درجات حرارة عالية ورطوبة وضغوط عالية. تتيح هيكلها القوي الاستخدام في الظروف القاسية ،مع عدم الحاجة إلى استبدال الإلكترونيات في نهاية عمر جهاز الاستشعار.

التطبيقات:

• مراقبة الأكسجين في الفضاء الجوي
• أفران صناعية عالية الحرارة
• أنظمة تحسين كفاءة الاحتراق
• الكشف عن بيئة وعاء الضغط
