تفاصيل المنتج:
|
| الحد الأقصى لجهد الخرج: | 0.4 فولت تيار مستمر | تيار الإخراج: | 20 مللي أمبير |
|---|---|---|---|
| درجة حرارة التخزين: | -40 درجة مئوية إلى 150 درجة مئوية [-40 درجة فهرنهايت إلى 302 درجة فهرنهايت] | نقطة الإطلاق: | -40 G TYP. (-40 درجة مئوية إلى 150 درجة مئوية) |
| نوع التغليف: | سوت-89ب | جهد إمداد الطاقة: | 3 VDC إلى 24 VDC |
| إبراز: | SS351AT مستشعر موضع رقمي,مستشعر موضع رقمي بتأثير هول,مستشعر موضع رقمي كامل النطاق |
||
وصف المنتج:
مستشعر موضع رقمي بتأثير هول SS551AT SS351AT SS451A كامل النطاق
الميزات:
مستشعر موضع رقمي بتأثير هول SS551AT، قطبية كاملة، حساسية منخفضة، SOT-89B، 1000 وحدة/شريط وجراب.
تعتمد سلسلة مستشعرات تأثير هول ثنائية القطب منخفضة التكلفة SS551AT على تغليف السطح وتتميز بدوائر متكاملة متوازنة حرارياً عبر نطاق درجة الحرارة بأكمله. تستجيب الاستجابات المغناطيسية ثنائية القطب بالتناوب بين القطب الشمالي والقطب الجنوبي.
يمكن للمثبت المدمج للجهد توفير تشغيل مستقر جداً ضمن نطاق جهد الإمداد من 4.5 فولت تيار مستمر إلى 24 فولت تيار مستمر. يمكن للدائرة الداخلية منع تلف المستشعر وتجنب الانعكاس غير المتوقع لقطبية جهد الإمداد. سلسلة SS50AT من مستشعرات تأثير هول ثنائية القطب منخفضة التكلفة هي أجهزة رقمية صغيرة ومتعددة الوظائف لتأثير هول تعمل بواسطة المجالات المغناطيسية للمغناطيسات الدائمة أو المغناطيسات الكهربائية. يمكن توصيل جهد الخرج لمجمع التصريف المفتوح بسهولة بالدوائر الإلكترونية المختلفة.
ملاحظة: توفر الدوائر المتكاملة استقراراً ممتازاً في درجات الحرارة ودقة في التصميمات القوية. نطاق درجة حرارة التشغيل لهذه المستشعرات الرقمية لتأثير هول هو -40 درجة مئوية إلى 125 درجة مئوية [-40 درجة فهرنهايت إلى 257 درجة فهرنهايت]، مما يجعلها مناسبة للبيئات التجارية والاستهلاكية والصناعية.
المواصفات الفنية
أسماء السلسلة: SS351AT، SS451A، SS551AT
نوع القيادة المغناطيسية: قطبية كاملة
الحد الأقصى لجهد الخرج هو 0.4 فولت تيار مستمر
تيار الخرج هو 20 مللي أمبير
نوع الخرج: غاطس
درجة حرارة التخزين: -40 درجة مئوية إلى 150 درجة مئوية [-40 درجة فهرنهايت إلى 302 درجة فهرنهايت]
نقطة الإصدار: -40 جاوس نموذجي. (-40 درجة مئوية إلى 150 درجة مئوية)

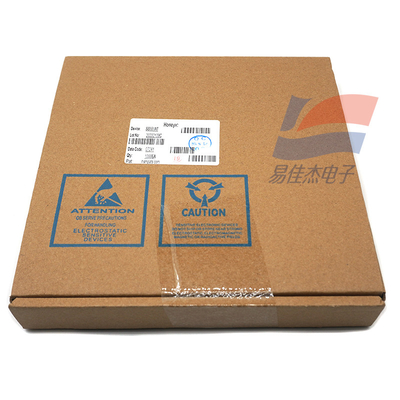

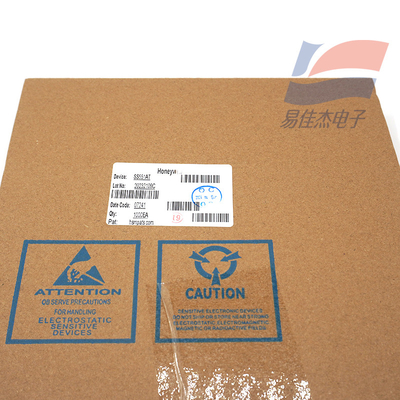

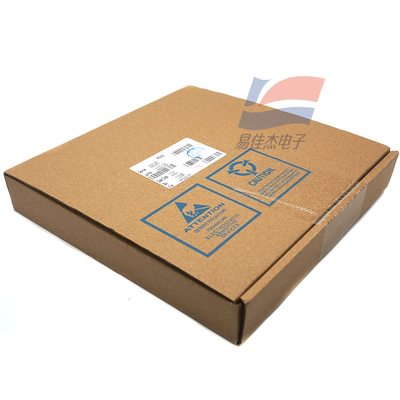

نوع التعبئة: SOT-89B، شريط وجراب، 1000 قطعة لكل لفة
انخفض وقت التبديل (من 90% إلى 10%) بما يصل إلى 1.5 ميكرو ثانية
فئة المنتج: مستشعر موضع رقمي بتأثير هول
جهد الإمداد: 3 فولت تيار مستمر إلى 24 فولت تيار مستمر (-40 درجة مئوية إلى 150 درجة مئوية)
القيمة النموذجية لتيار الإمداد هي 3.5 مللي أمبير. (25 درجة مئوية، 3 فولت تيار مستمر)
الحد الأقصى لتيار التسرب هو 10 ميكرو أمبير
درجة حرارة التشغيل: -40 درجة مئوية إلى 150 درجة مئوية [-40 درجة فهرنهايت إلى 302 درجة فهرنهايت]
نقطة التشغيل: 85 جاوس نموذجي. (-40 درجة مئوية إلى 150 درجة مئوية)
التمييز: 35 جاوس نموذجي. (-40 درجة مئوية إلى 150 درجة مئوية)
زاد وقت التبديل (من 10% إلى 90%) بما يصل إلى 1.5 ميكرو ثانية
التوفر: عالمي
وظيفة المنتج
هيكل مصغر: تغليف بلاستيكي SOT-89B، بكرات وبكرات للتجميع الآلي
عندما تكون كفاءة الطاقة 4.5 فولت تيار مستمر فقط، فإن الحد الأقصى لاستهلاك الطاقة هو 5 مللي أمبير فقط
خرج تيار رقمي ماص
عناصر مغناطيسية ثنائية القطب لتطبيقات المغناطيس الحلقي
قدرة تيار خرج عالية (20 مللي أمبير)
سرعة عالية - نطاق تردد التشغيل من 0 كيلو هرتز إلى أكثر من 100 كيلو هرتز
نطاق درجة حرارة واسع من -40 درجة مئوية إلى 125 درجة مئوية [-40 درجة فهرنهايت إلى 257 درجة فهرنهايت]
حماية مدمجة ضد القطبية العكسية
التطبيق
مستشعرات السرعة ودورة في الدقيقة
تبديل المحركات عديمة الفرشاة ذات التيار المستمر
التحكم في المحركات والمراوح
الترميز المغناطيسي
عداد السرعة، شاحنة التقاط العداد
سرعة القرص البصري، استشعار دوران الشريط
استشعار التدفق
المواصفات:
| نوع المستشعر | مستشعر مغناطيسي |
| نطاق الاستشعار | ±50 مللي تسلا |
| نقطة العمل (BOP | SS551AT SS351AT SS451A |
| جهد الإمداد | 30 فولت |
