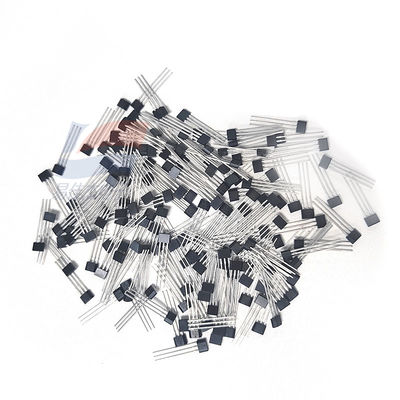

يُستخدم مستشعر هول الخطي YJJ SS496B للدراجات الكهربائية

وصف المنتج:

مستشعر تأثير هول الخطي YJJ SS496B TO92 للكشف عن الموضع الصناعي

الميزات:

مستشعرات تأثير هول الخطية المصغرة من سلسلة SS496B لتقليل التكاليف؛ تركيب سطحي

مستشعر SS496B MRL (مصغر خطي متناسب) هو جهاز متعدد الوظائف لتأثير هول الخطي يمكن تشغيله بواسطة المجال المغناطيسي لمغناطيس دائم أو كهرومغناطيس. يتم ضبط جهد الخرج المتناسب بواسطة جهد مصدر الطاقة. يتغير بشكل متناسب مع شدة المجال المغناطيسي. توفر الدوائر المتكاملة ثباتًا وحساسية أعلى لدرجة الحرارة. يوفر المقاوم الرقيق المضبوط بالليزر على الشريحة دقة عالية (من صفر إلى 3%، مع حساسية تصل إلى 3%) وتعويضًا لدرجة الحرارة. يعوض معامل درجة الحرارة الإيجابي للحساسية (عادةً + 0.02% / درجة مئوية) معامل درجة الحرارة السلبي للمغناطيس منخفض التكلفة.

توفر مستشعرات سلسلة SS496B استشعار MRL فعال من حيث التكلفة ولها مواصفات أعلى قليلاً من منتجات SS490. يتميز SS490B بتيار إدخال مستمر نموذجي أو خرج سحب يبلغ 1.5 مللي أمبير ويعمل بتيار إمداد يبلغ 7 مللي أمبير عند 5.0 فولت عند 25 درجة مئوية لتحقيق أداء يمكن التنبؤ به عبر نطاق درجة الحرارة بأكمله. تتميز مستشعرات سلسلة SS490B بتفاوتات في موضع الصفر والحساسية، والتي تختلف مع درجة الحرارة.

اسم السلسلة: SS490

وضع القيادة المغناطيسية خطي

جهد الخرج: 0.2 فولت إلى VS-نموذجي 0.2 فولت، 0.4 فولت إلى Vs-0.4 فولت (القيمة الدنيا)

الحد الأدنى لتيار امتصاص الخرج هو 0.6 مللي أمبير، عادةً 1.5 مللي أمبير عندما Vs> 4.5 فولت

الحد الأقصى لتيار التسرب هو 10 ميكرو أمبير

درجة حرارة التشغيل: -40 درجة مئوية إلى 150 درجة مئوية [-40 درجة فهرنهايت إلى 302 درجة فهرنهايت]

نوع التعبئة: TO-92 نوع مسطح قياسي، بالجملة، 1000 قطعة لكل كيس

يزداد وقت التبديل (من 10% إلى 90%) بما يصل إلى 1.5 ميكرو ثانية

الحد الأدنى للحساسية هو 2.300، والنموذجي هو 2.500، والحد الأقصى هو 2.700 مللي فولت لكل جرام

فئة المنتج: دائرة متكاملة لمستشعر هول الخطي

يتراوح جهد مصدر الطاقة من 4.5 فولت إلى 10.5 فولت

تيار مصدر الطاقة هو 7.0 مللي أمبير (قيمة نموذجية) عند 5 فولت تيار مستمر

الحد الأدنى لمصدر تيار الخرج هو 1 مللي أمبير، عادةً 1.5 مللي أمبير عندما Vs> 4.5 فولت

نوع الخرج: غرق أو شراء

درجة حرارة التخزين: -40 درجة مئوية إلى 165 درجة مئوية [-40 درجة فهرنهايت إلى 329 درجة فهرنهايت]

وقت الاستجابة هو 3 ميكرو ثانية

ينخفض وقت التبديل (من 90% إلى 10%) بما يصل إلى 1.5 ميكرو ثانية

التوفر في جميع أنحاء العالم

ميزات المنتج

خرج خطي وتصميم دائرة مرن

تصميم دائرة هول رباعية يقلل من تأثير الإجهاد الميكانيكي

الاستجابة لجاوس موجب أو سالب

يستخدم كفاءة طاقة تبلغ 7 مللي أمبير عند 5 فولت تيار مستمر

امتصاص تيار واحد أو خرج تيار

يمكن أن يوفر التشغيل من السكة إلى السكة إشارات متاحة أكثر، مما يحقق دقة أعلى

يساعد المغناطيس المعوض بالحرارة على توفير تشغيل مستقر ضمن نطاق درجة حرارة واسع من -40 درجة مئوية إلى 150 درجة مئوية [-40 درجة فهرنهايت إلى 302 درجة فهرنهايت]

مجال التطبيق

الصناعة

استقراء التيار الأساسي، يستخدم لمراقبة واكتشاف حمل المحرك

مستشعرات المجال المغناطيسي المقاومة للتلاعب في عدادات المرافق الذكية عن بعد

التحكم في المضخات في المعدات الثقيلة والأجهزة المنزلية

استقراء بسيط للإزاحة الخطية أو الزاوية

استشعار موضع المقود/الخانق في الدراجات البخارية والدراجات الكهربائية

استقراء التيار في الأجهزة الكهربائية

مشغلات ضبط السرعة في الأدوات والمعدات

قراءة الرموز المغناطيسية في الخزائن وأنظمة الأمان وأنظمة التحكم في الوصول إلى المباني

الطب: استشعار الموضع في مضخات التسريب
