تفاصيل المنتج:
|
| جهد إمداد الطاقة: | 4.5V إلى 10.5 فولت | التيار الكهربائي: | 7.0 مللي أمبير (القيمة النموذجية) في 5 VDC |
|---|---|---|---|
| مصدر تيار الخروج: | الحد الأدنى 1 mA، 1.5 mA نموذجية عندما Vs> 4.5 V | نوع الإخراج: | الغرق أو المشتريات |
| Storage temperature: | -40°C to 165°C [-40°F to 329°F] | وقت الاستجابة: | 3 microseconds |
| تبديل تقليل الوقت: | (90 ٪ إلى 10 ٪) حتى 1.5 µs | يزداد وقت التبديل: | (10 ٪ إلى 90 ٪) حتى 1.5 µs |
| إبراز: | أجهزة استشعار هول خطية SS496B,الدراجات الكهربائية أجهزة استشعار هول خطية |
||
وصف المنتج:

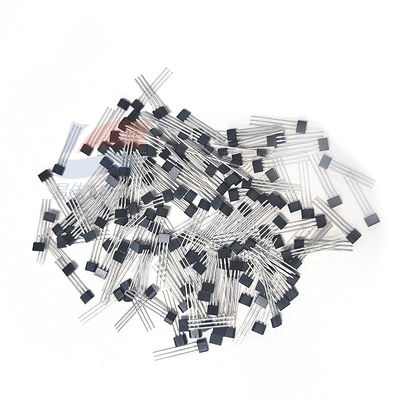

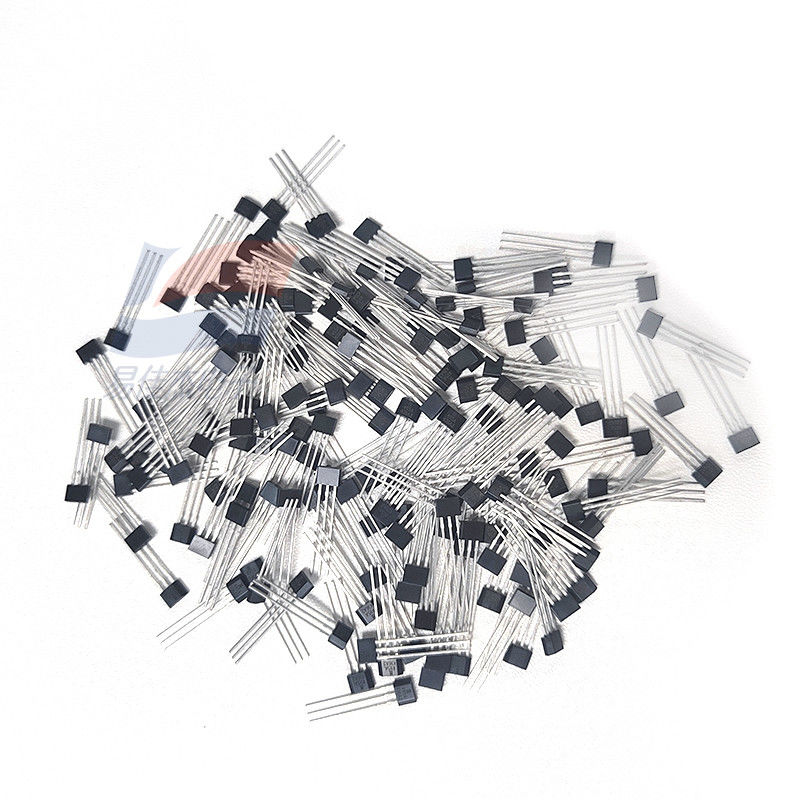

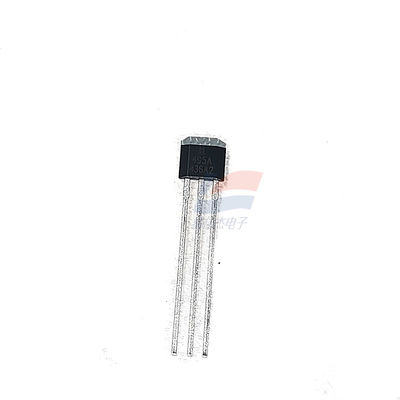

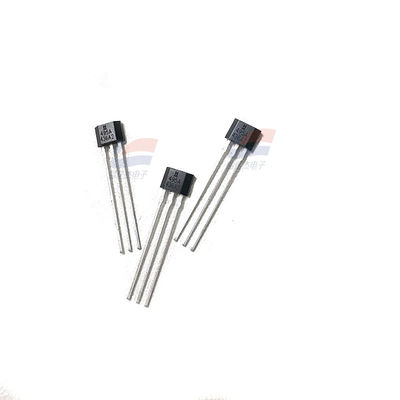

يُستخدم مستشعر هول الخطي SS496B للدراجات الكهربائية
الميزات:
مستشعرات تأثير هول خطية متناسبة مصغرة موفرة للتكلفة من سلسلة SS496B؛ تثبيت سطحي
مستشعر MRL (خطي متناسب مصغر) من سلسلة SS496B هو جهاز تأثير هول خطي متعدد الوظائف يمكن تشغيله بواسطة المجال المغناطيسي لمغناطيس دائم أو مغناطيس كهربائي. يتم تحديد جهد الخرج النسبي بواسطة جهد إمداد الطاقة. يختلف بشكل متناسب مع شدة المجال المغناطيسي. توفر الدوائر المتكاملة استقرارًا وحساسية أعلى لدرجة الحرارة. يوفر المقاوم ذو الغشاء الرقيق المضبوط بالليزر على الشريحة دقة عالية (صفر إلى 3٪، مع حساسية تصل إلى 3٪) وتعويض درجة الحرارة. يعوض معامل درجة الحرارة الموجب للحساسية (عادةً + 0.02٪ / درجة مئوية) معامل درجة الحرارة السالب للمغناطيس منخفض التكلفة.
توفر مستشعرات سلسلة SS496B استشعار MRL فعال من حيث التكلفة ولديها مواصفات أعلى قليلاً من منتجات SS490. يتميز SS490B بمدخلات أو سحب خرج مستمر نموذجي يبلغ 1.5 مللي أمبير ويعمل بتيار إمداد يبلغ 7 مللي أمبير عند 5.0 فولت عند 25 درجة مئوية لتحقيق أداء يمكن التنبؤ به عبر نطاق درجة الحرارة بأكمله. تتميز مستشعرات سلسلة SS490B بتفاوتات في الموضع الصفري والحساسية، والتي تختلف باختلاف درجة الحرارة.
اسم السلسلة: SS490
وضع القيادة المغناطيسية خطي
جهد الخرج: 0.2 فولت إلى VS-نموذجي 0.2 فولت، 0.4 فولت إلى Vs-0.4 فولت (الحد الأدنى للقيمة)
الحد الأدنى لامتصاص تيار الخرج هو 0.6 مللي أمبير، وعادةً ما يكون 1.5 مللي أمبير عندما يكون Vs> 4.5 فولت
الحد الأقصى لتيار التسرب هو 10 ميكرو أمبير
درجة حرارة التشغيل: -40 درجة مئوية إلى 150 درجة مئوية [-40 درجة فهرنهايت إلى 302 درجة فهرنهايت]
نوع التغليف: سلك قياسي مسطح من نوع TO-92، سائب، 1000 قطعة لكل كيس
تزداد مدة التبديل (بنسبة 10٪ إلى 90٪) بما يصل إلى 1.5 ميكرو ثانية
الحد الأدنى للحساسية هو 2.300، والنموذجي هو 2.500، والحد الأقصى هو 2.700 ملي فولت لكل جرام
فئة المنتج: IC مستشعر خطي بتأثير هول
يتراوح جهد إمداد الطاقة من 4.5 فولت إلى 10.5 فولت
تيار إمداد الطاقة هو 7.0 مللي أمبير (القيمة النموذجية) عند 5 فولت تيار مستمر
الحد الأدنى لمصدر تيار الخرج هو 1 مللي أمبير، وعادةً ما يكون 1.5 مللي أمبير عندما يكون Vs> 4.5 فولت
نوع الخرج: غرق أو شراء
درجة حرارة التخزين: -40 درجة مئوية إلى 165 درجة مئوية [-40 درجة فهرنهايت إلى 329 درجة فهرنهايت]
وقت الاستجابة هو 3 ميكرو ثانية
تنخفض مدة التبديل (بنسبة 90٪ إلى 10٪) بما يصل إلى 1.5 ميكرو ثانية
التوفر في جميع أنحاء العالم
ميزات المنتج
خرج خطي وتصميم دائرة مرن
يقلل تصميم IC ذو الأربعة قاعات من تأثير الإجهاد الميكانيكي
الاستجابة لجاوس الموجبة أو السالبة
يستخدم كفاءة في استخدام الطاقة تبلغ 7 مللي أمبير عند 5 فولت تيار مستمر
امتصاص تيار واحد أو خرج تيار
يمكن أن يوفر التشغيل من السكة إلى السكة إشارات أكثر توفرًا، وبالتالي تحقيق دقة أعلى
يساعد المغناطيسية المعوضة لدرجة الحرارة على توفير تشغيل مستقر ضمن نطاق درجة حرارة واسع من -40 درجة مئوية إلى 150 درجة مئوية [-40 درجة فهرنهايت إلى 302 درجة فهرنهايت]
مجال التطبيق
الصناعة
الحث الحالي الأساسي، المستخدم لمراقبة وتحري حمل المحرك
مستشعرات المجال المغناطيسي المضادة للتلاعب في عدادات المرافق الذكية عن بعد
التحكم في المضخة في المعدات الثقيلة والأجهزة المنزلية
الحث للإزاحة الخطية أو الزاوية البسيطة
استشعار موضع المقود/الخانق في الدراجات البخارية والدراجات الكهربائية
الحث الحالي في الأجهزة الكهربائية
مشغلات تعديل السرعة في الأدوات والمعدات
قراءة الرمز المغناطيسي في الخزائن وأنظمة الأمان وأنظمة التحكم في الوصول إلى المباني
الطب: استشعار الموضع في مضخات التسريب
المواصفات:
| نوع المستشعر | مستشعر مغناطيسي |
| نطاق الاستشعار | ±50mT |
| نقطة العمل (BOP | SS496B |
| جهد إمداد الطاقة | 30V |
