تفاصيل المنتج:
|
| نوع محرك مغناطيسي: | قطب واحد | الجهد الخارجي: | الحد الأقصى 0.4VDC |
|---|---|---|---|
| Output current: | 20 milliamperes | Output type: | Sinking |
| درجة حرارة التخزين: | -50 درجة مئوية إلى 150 درجة مئوية [-58 درجة فهرنهايت إلى 302 درجة فهرنهايت] | نقطة الإطلاق: | 75 دقيقة (25 ℃) |
| نوع التغليف: | سوت-89ب | ||
| إبراز: | SS543AT أجهزة استشعار هول,أجهزة استشعار هول ذات القطب الواحد,محركات DC بدون فرشاة Hall Sensor Ics,Single Pole Hall Sensor Ics,Brushless DC Motors Hall Sensor Ics |
||
وصف المنتج:
تُستخدم الدوائر المتكاملة لمستشعر هول أحادي القطب SS543GT و SS543AT في محركات التيار المستمر بدون فرش
الميزات:
SS543GT SS543AT IC مستشعر موضع تأثير هول الرقمي، أحادي القطب، متوسط جاوسي، SOT-89B، شريط جيب، 1000 قطعة لكل لفة.
إن الدائرة المتكاملة لمستشعر موضع تأثير هول الرقمي Honeywell SS543AT هي جهاز هول رقمي صغير ومتعدد الوظائف يتم تشغيله بواسطة المجال المغناطيسي لمغناطيس دائم أو مغناطيس كهربائي، مصمم للاستجابة للأقطاب الشمالية والجنوبية المتناوبة أو فقط للقطب الجنوبي. لديهم خصائص مغناطيسية ثنائية القطب أو مقفلة أو أحادية القطب. يمكن لمنظم الجهد الموجود على اللوحة أن يعمل بثبات ضمن نطاق جهد إمداد الطاقة من 3.8 فولت تيار مستمر إلى 30 فولت تيار مستمر. يمكن لهذه المستشعرات أن توفر باستمرار خرج امتصاص يبلغ 20 مللي أمبير ويمكن إعادة تدويرها حتى 50 مللي أمبير على الأكثر. تتيح وظيفة 3.8 فولت الاستخدام في العديد من تطبيقات الجهد المنخفض المحتملة. يمكن توصيل خرج نوع الامتصاص المجمع المفتوح الرقمي بسهولة بالعديد من الدوائر الإلكترونية. يمكن لجميع قوائم الدليل أن تعمل في درجات حرارة تصل إلى 150 درجة مئوية [302 درجة فهرنهايت]. من أجل مرونة التصميم
سلسلة SS400: نوع TO-92 المسطح:
SS4XX: سلك رصاص قياسي مستقيم، بكميات كبيرة
SS4XX-L: سلك رصاص طويل مستقيم، بكميات كبيرة
SS4XX-T2: سلك رصاص مشكل، عبوة أمو مع شريط كاسيت
SS4XX-T3: سلك رصاص قياسي مستقيم، عبوة أمو مع شريط كاسيت
SS4XX-S: تثبيت سطحي، بكميات كبيرة
SS4XX-SP: تثبيت سطحي، شريط جيب وبكرات
سلسلة SS500: SOT-89B، شريط جيب وبكرات
المواصفات الفنية
اسم السلسلة: SS500
نوع القيادة المغناطيسية أحادي القطب
الحد الأقصى لجهد الخرج هو 0.4 فولت تيار مستمر
تيار الخرج 20 مللي أمبير
نوع الإخراج غرق
درجة حرارة التخزين: -50 درجة مئوية إلى 150 درجة مئوية [-58 درجة فهرنهايت إلى 302 درجة فهرنهايت]
نقطة الإصدار 75 دقيقة (25 درجة مئوية)

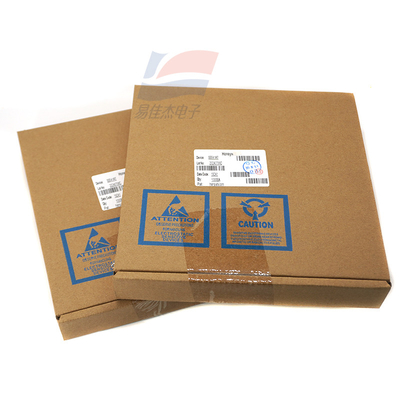

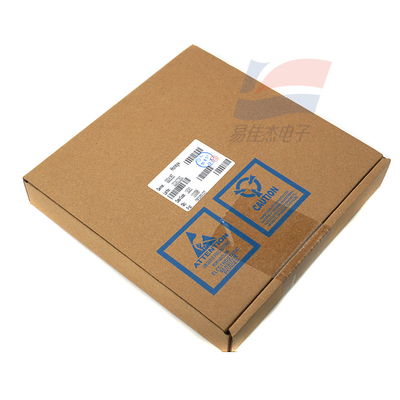

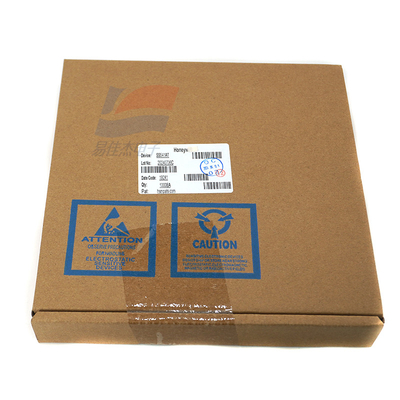

نوع التغليف SOT-89B، شريط جيب وبكرات، 1000 قطعة لكل لفة
انخفض وقت التبديل (بنسبة 90٪ إلى 10٪) بما يصل إلى 1.5 ميكروثانية
فئة المنتج: IC مستشعر الموضع الرقمي لتأثير هول
يتراوح جهد إمداد الطاقة من 3.8 فولت تيار مستمر إلى 30 فولت تيار مستمر
الحد الأقصى لتيار إمداد الطاقة هو 10.0 مللي أمبير
الحد الأقصى لتيار التسرب هو 10 ميكرو أمبير
درجة حرارة التشغيل: -40 درجة مئوية إلى 150 درجة مئوية [-40 درجة فهرنهايت إلى 302 درجة فهرنهايت]
أقصى نقطة تشغيل هي 180 جيجا (عند 25 درجة مئوية)
الفرق 25 دقيقة (25 درجة مئوية)
يزداد وقت التبديل (من 10٪ إلى 90٪) بما يصل إلى 1.5 ميكروثانية
التوفر في جميع أنحاء العالم
وظيفة المنتج
يمكن لتصميم IC Hall رباعي القطب أن يقلل من الإجهاد الميكانيكي إلى أقصى حد
يمكن للمكونات المغناطيسية المعوضة لدرجة الحرارة أن توفر تشغيلًا مستقرًا ضمن نطاق درجة حرارة واسع من -40 درجة مئوية إلى 150 درجة مئوية [-40 درجة فهرنهايت إلى 302 درجة فهرنهايت]
مجموعة واسعة من جهود إمداد الطاقة الشاملة، من 3.8 فولت تيار مستمر إلى 30 فولت تيار مستمر، مع مرونة في التطبيق
خرج رقمي، مجمع مفتوح التصريف، مناسب للتوصيل بالعديد من الدوائر الإلكترونية الشائعة
يمكن استخدام الإصدار عالي الحساسية في التطبيقات المحتملة التي تتطلب دقة عالية أو فجوات واسعة
مغناطيسية ثنائية القطب أو مقفلة أو أحادية القطب
التطبيق
الصناعة
استشعار السرعة والسرعة الدورانية
عداد السرعة، شاحنة بيك آب مضادة
استشعار التدفق
تبديل محرك التيار المستمر (التيار المباشر) بدون فرش
التحكم في المحركات والمراوح
التحكم في الروبوت
المواصلات:
استشعار السرعة و RPM (دورات في الدقيقة)
عداد السرعة، شاحنة بيك آب مضادة
التحكم في المحركات والمراوح
رفع النافذة الكهربائية
أعلى موضع للسيارة المكشوفة
الرعاية الطبية
تجميع المحرك
التحكم في توزيع الأدوية
المواصفات:
| نوع المستشعر | المستشعر المغناطيسي |
| نطاق الاستشعار | ±50mT |
| نقطة العمل (BOP | SS543GT SS543AT |
| جهد إمداد الطاقة | 30V |
