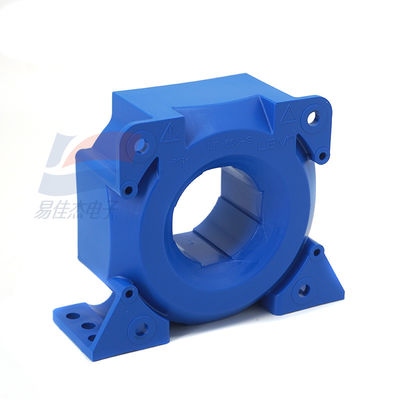

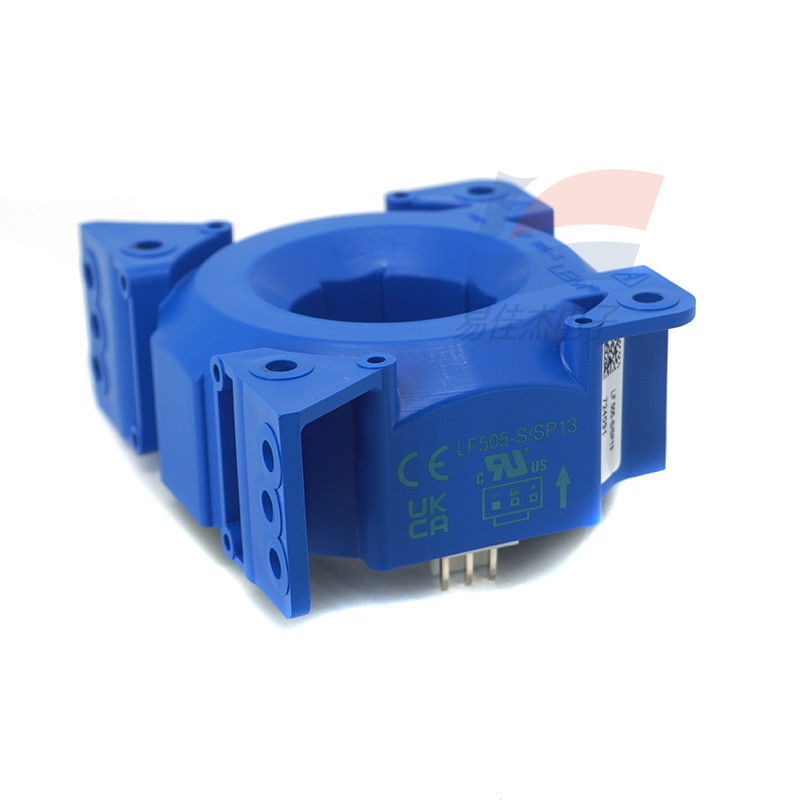

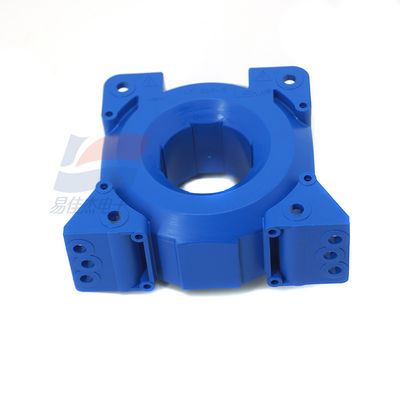

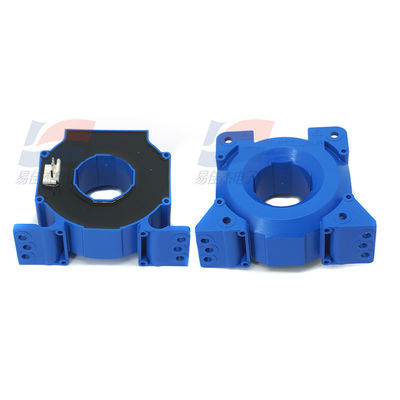

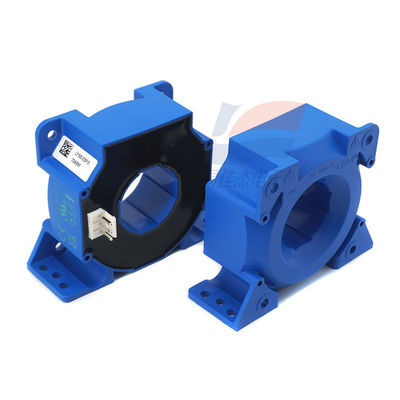

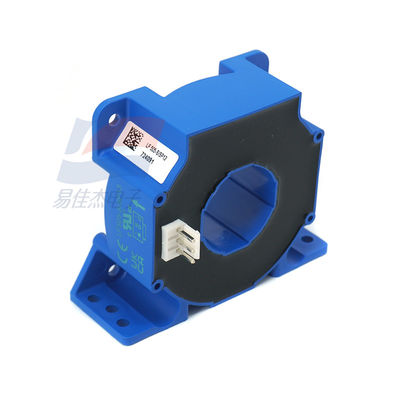

مستشعر التيار LF505-S/SP13 عالي الدقة، استقرار جيد، متعدد الوظائف

مستشعر التيار LF505-S/SP13

معلومات أساسية:

• العلامة التجارية: LEM
• النموذج: LF505 - S/SP13

مبدأ العمل:

المعلمات التقنية:

• نوع القياس: الحالي
• القيمة القياسية: 500A
• نطاق القياس: DC -1.2kA إلى 1.2kA؛ AC -1.2kA إلى 1.2kA
• الدقة: 0.6%
• إشارة الخروج الجانبية الثانوية: القيمة الحالية الفورية 143mA
• الإشارة الجانبية الأساسية: AC + DC
• الجهد التشغيلي: مصدر الطاقة المشترك الثنائي الاتجاه الخارجي، نطاق الجهد 15 - 24 فولت
• نطاق الحرارة: درجة حرارة العمل: -40°C إلى +70°C
• فتحة: 30.2mm (للتقاطع الرئيسي للموصل)

خصائص المنتج:

• دقة عالية: توفر تكنولوجيا تأثير هال المغلقة قياسًا دقيقًا للغاية ، قادرًا على التقاط إشارات التيار سريعة التغير بدقة.
• استقرار جيد: لديه قوة خطية ممتازة وانحراف درجة حرارة منخفضة، مما يتيح التشغيل المستقر على المدى الطويل.
• متعدد الوظائف: يمكنه قياس أشكال موجات التيار المتردد، المتردد، والمعقدة، مناسبة لمختلف سيناريوهات التطبيق.
• التصميم المدمج: صغير الحجم، من السهل دمجها في أنظمة كهربائية مختلفة دون تغييرات كبيرة على التخطيط القائم.

مجالات التطبيق:

• المجال الصناعي: تستخدم لمراقبة وتحكم التيار في أنظمة مثل محركات المحركات ومصادر الطاقة وإدارة الطاقة.
• حقل السكك الحديدية: مناسبة لقياس التيار في أنظمة الكشف عن الطاقة على متن المحركات وأنظمة إمدادات الطاقة للسكك الحديدية.
• مجال الطاقة والأتمتة: يمكن تطبيقه على أنظمة توليد الطاقة من مصادر الطاقة المتجددة ، خطوط إنتاج الأتمتة الصناعية ، إلخ.توفير بيانات القياس الحالية للعمل المستقر والتحكم الدقيق للأنظمة.
• مجال السيارات: يساعد في المراقبة الحالية في إدارة الطاقة في السيارات وأنظمة محرك القيادة لتحقيق توفير الطاقة وحماية البيئة.

طريقة التثبيت:

الأبعاد والوزن:
