مستشعر درجة الحرارة والرطوبة المركب AM2302 للتحكم في البيئة المنزلية لتربية الحيوانات الأليفة/الماشية

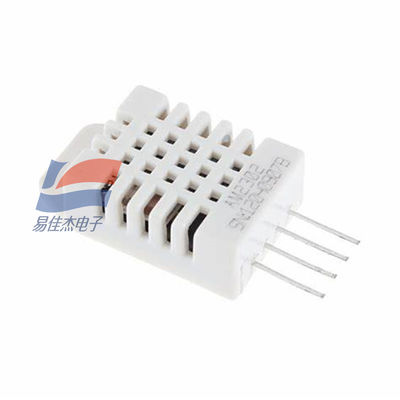

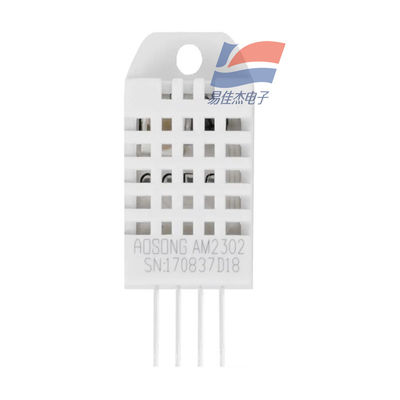

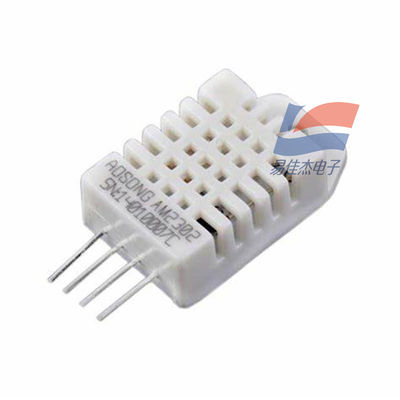

                                           مستشعر درجة الحرارة والرطوبة المركب AM2302

1. نظرة عامة:

AM2302 هو مستشعر مدمج لدرجة الحرارة والرطوبة مع خرج إشارة رقمية معايرة. يطبق تقنية الحصول على وحدة رقمية متخصصة وتقنية استشعار درجة الحرارة والرطوبة، مما يضمن موثوقية عالية للغاية واستقرارًا ممتازًا على المدى الطويل.

2. مبدأ العمل:

يتكون المستشعر من عنصر استشعار الرطوبة بالسعة، وعنصر استشعار درجة الحرارة عالي الدقة، ومعالج دقيق 8 بت عالي الأداء. يتم تخزين معاملات المعايرة في المعالج الدقيق كبرنامج، والذي يتم استدعاؤه أثناء معالجة الإشارات المكتشفة داخل المستشعر.

3. جهد الإمداد:

3.3 - 6 فولت

4. نقل الإشارة:

• يعتمد واجهة تسلسلية أحادية السلك مع إرسال بيانات 40 بت (MSB أولاً).
• وقت الاتصال: حوالي 5 مللي ثانية لكل دورة.
• تنسيق البيانات: بيانات رطوبة 16 بت + بيانات درجة حرارة 16 بت + مجموع فحص 8 بت.

5. نطاق القياس والدقة:

• الرطوبة:
  • النطاق: 0 - 100% رطوبة نسبية
  • الدقة: 2 - 5% رطوبة نسبية
• درجة الحرارة:
  • النطاق: -40 - 80 درجة مئوية
  • الدقة: ±0.5 درجة مئوية

6. استهلاك الطاقة:

2.5 مللي أمبير كحد أقصى (أثناء التحويل، أي عند طلب البيانات)

7. الأبعاد:

• الجسم الرئيسي: 27 مم × 59 مم × 13.5 مم
• طول الكابل: 23 سم

8. زمن الاستجابة:

• بيانات درجة الحرارة والرطوبة التي يقرأها المضيف من AM2302 هي دائمًا قيمة القياس السابقة.
• عندما تكون الفترة الفاصلة بين قياسين طويلة، اقرأ مرتين على التوالي وخذ القيمة الثانية كبيانات في الوقت الفعلي.
• الحد الأدنى للفترة الفاصلة بين قراءتين: ثانيتان.

9. وصف الواجهة:

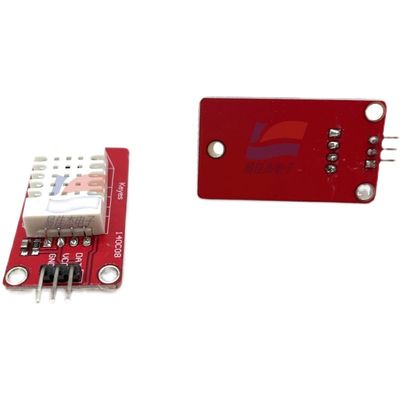

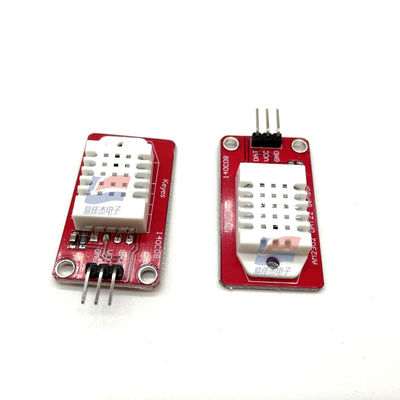

• يتضمن عادةً دبوس طاقة 3 - 5 فولت، ودبوس بيانات، ودبوس أرضي.
• على الرغم من أنه يستخدم سلكًا واحدًا لنقل البيانات، إلا أنه غير متوافق مع ناقل Dallas 1 - wire.
• بالنسبة للمستشعرات المتعددة، يجب أن يكون لكل منها دبوس بيانات مستقل.
• يحتوي المستشعر داخليًا على مقاوم سحب بقيمة 5.1 كيلو أوم يربط VCC ودبوس البيانات، لذا فإن مقاومات السحب الخارجية غير ضرورية بشكل عام.
