مستشعر درجة الحرارة والرطوبة الرقمي DHT22 للأتمتة الصناعية للمعدات المنزلية محطة الطقس

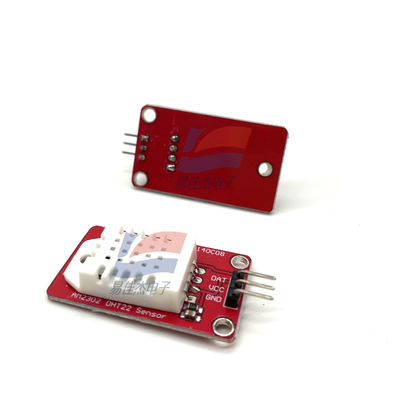

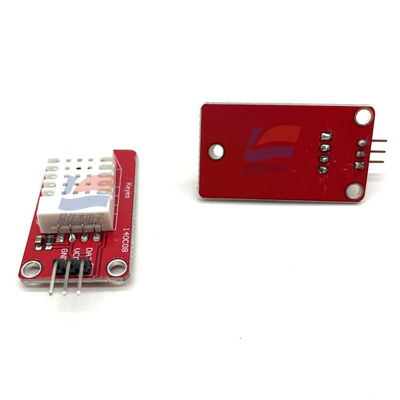

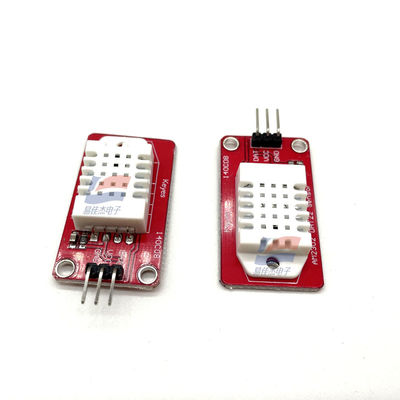

مستشعر الحرارة والرطوبة الرقمي DHT22

لمحة عامة:

DHT22 ، المعروف أيضًا باسم AM2302 أو RHT03 ، هو جهاز استشعار رقمي لدرجة الحرارة والرطوبة معدل يستخدم واجهة سلكية واحدة قياسية للكشف عن درجة الحرارة والرطوبة المحيطة.

الخصائص:

• دقة عالية:
  • الرطوبة: نطاق القياس من 0 إلى 99.9٪ RH ، دقة ± 2٪ RH.
  • درجة الحرارة: نطاق القياس -40°C - 80°C، دقة ±0.5°C.
• موثوقية عالية: يتبنى تقنية اكتساب الوحدة الرقمية المتخصصة وتكنولوجيا استشعار درجة الحرارة والرطوبة لضمان موثوقية عالية واستقرار ممتاز على المدى الطويل.
• استهلاك طاقة منخفض: يحتوي على استهلاك طاقة منخفض للغاية ، وهو مناسب لتطبيقات مختلفة ذات متطلبات طاقة صارمة.
• إرسال المسافات الطويلة: يمكن أن تصل مسافة إرسال الإشارة إلى أكثر من 20 مترًا.

الخصائص الكهربائية

• فولتاج التشغيل: 3.3V - 5.5V (يتم التوصية بمصدر طاقة 5V).
• التيار التشغيلي:
  • أثناء القياس: 1 - 1.5mA.
  • في وضع الاستعداد: 40 - 50μA.
• الإشارة الخارجة: الإشارة الرقمية ، التي يتم إرسالها عبر حافلة سلكية واحدة.

الخصائص الفيزيائية:

• الأبعاد: 27 ملم × 59 ملم × 13.5 ملم.
• الوزن: حوالي 2.4 غراماً (مستشعر DHT22 فقط).
• تعريف الدبوس: عادة 4 دبابيس:
  • VCC (دبوس إمدادات الطاقة) ، DATA (دبوس بيانات) ، NC (دبوس غير متصل) ، GND (دبوس الأرض).

مجالات التطبيق:

• نظام التدفئة والتهوية والتكيف الهوائي: يراقب ويتحكم في درجة حرارة المباني والرطوبة لتوفير بيئة مريحة.
• الأجهزة المنزلية: مثل المكبلات الذكية، ومكبلات إزالة الرطوبة، ومكيفات الهواء، وما إلى ذلك، والتي تقوم بتعديل أوضاع العمل تلقائيًا بناءً على الظروف المحيطة.
• الطبية: تراقب درجة الحرارة والرطوبة في غرف المستشفيات وغرف تخزين الأدوية ، وما إلى ذلك ، لضمان السلامة الطبية وجودة الأدوية.
• محطات الطقس: كجزء من معدات مراقبة الطقس، لجمع بيانات درجة الحرارة والرطوبة المحيطة للتنبؤ بالطقس وأبحاث المناخ.
• التشغيل الآلي الصناعي: يراقب درجة الحرارة والرطوبة في ورشات العمل الإنتاجية والمستودعات والبيئات الصناعية الأخرى لضمان استقرار العملية وجودة المنتج.

الاحتياطات:

• عندما يتم توفير الطاقة من مصدر 3.3 فولت ، يجب ألا يتجاوز طول الكابل مترًا واحدًا لتجنب أخطاء القياس الناجمة عن انخفاض فولتاج الخط.
• يجب ألا يتجاوز معدل أخذ عينات المستشعر 0.5 هرتز، أي أنه لا يمكن الحصول على بيانات جديدة إلا مرة واحدة كل ثانيتين.
• بيئة التخزين الموصى بها: درجة حرارة 10°C - 40°C، رطوبة أقل من 60٪ RH.
