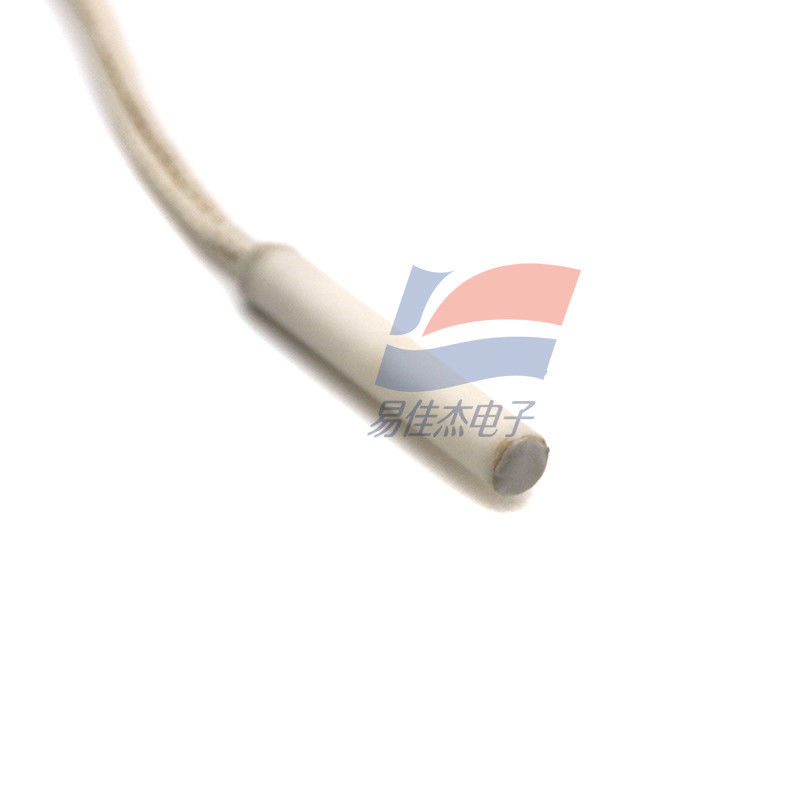

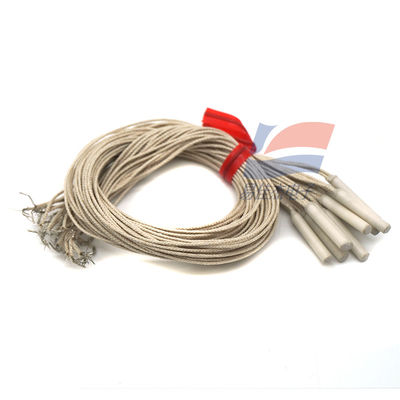

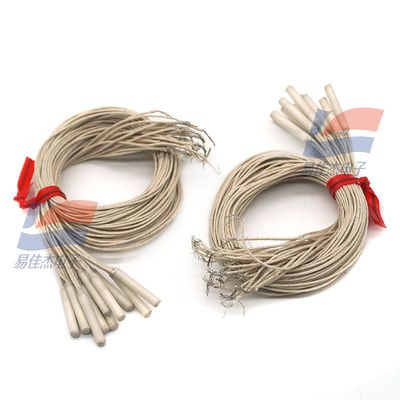

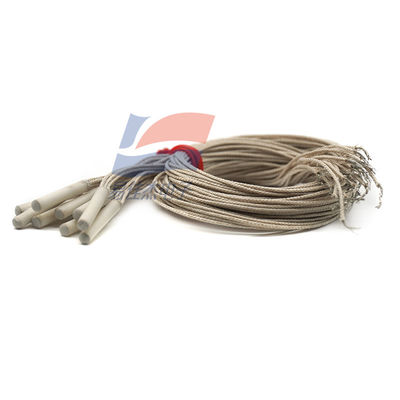

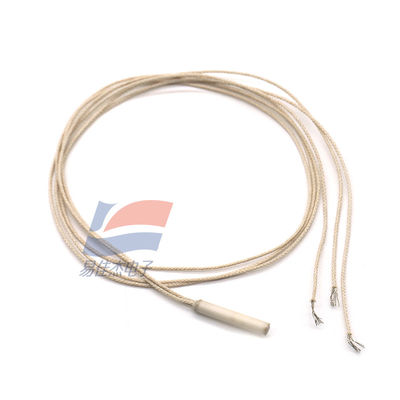

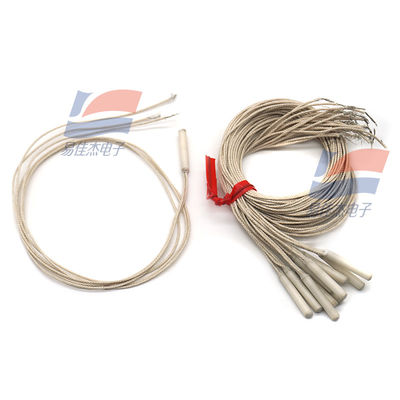

HEL-712-T-1-12-00 كاشف درجة حرارة مقاومة البلاتين ذات الأغشية الرقيقة

                              كاشف درجة حرارة المقاومة من البلاتين ذو الغشاء الرقيق HEL-712-T-1-12-00

نظرة عامة على المنتج:

ينتمي HEL-712-T-1-12-00 إلى سلسلة HEL-700 من Honeywell من كاشفات درجة حرارة المقاومة من البلاتين ذات الغشاء الرقيق، المصممة لمراقبة والتحكم في درجات الحرارة الحرجة في التطبيقات الصناعية. تتميز هذه السلسلة من المستشعرات بخطية عالية وثبات ونطاق درجة حرارة تشغيل واسع، مما يوفر استجابة سريعة في حزمة صغيرة.

المعايير الفنية:

1. نطاق درجة الحرارة: -75 درجة مئوية إلى 540 درجة مئوية (-100 درجة فهرنهايت إلى 1000 درجة فهرنهايت).
2. الدقة: يحقق التكوين القياسي ±0.2٪، مع درجة دقة عالية اختيارية تبلغ ±0.1٪.
   • التبادلية: ±0.5 درجة مئوية أو 0.8٪ من درجة الحرارة (أيهما أكبر)؛ اختياري ±0.3 درجة مئوية أو 0.6٪ من درجة الحرارة (أيهما أكبر).
3. مقاومة المرجع والتبادلية: 1000Ω ±0.2٪ (اختياري 1000Ω ±0.1٪).
4. معامل درجة الحرارة:
   • α (R0 = 1000Ω): 0.00375Ω/Ω/°C; α (R0 = 100Ω): 0.00385Ω/Ω/°C.
5. استجابة الخطية: ±0.1٪ من النطاق الكامل.
6. الثابت الزمني:<0.5 ثانية في الماء بمعدل تدفق 3 قدم/ثانية.
7. تيار التشغيل: بحد أقصى 2 مللي أمبير (أقل خطأ تسخين ذاتي 1 درجة مئوية)؛ موصى به 1 مللي أمبير.
8. الثبات:<0.25 درجة مئوية/سنة، 0.05 درجة مئوية/5 سنوات.
9. التسخين الذاتي:<15mW>
10. مقاومة العزل: >50MΩ عند 50VDC.

ميزات المنتج:

1. نطاق درجة حرارة واسع مناسب للبيئات الصناعية المختلفة.
2. دقة عالية وتبادلية ممتازة.
3. استجابة سريعة للتطبيقات التي تتطلب ردود فعل سريعة لدرجة الحرارة.
4. يضمن التشذيب بالليزر الدقة والثبات.
5. مادة التغليف الخزفية تقاوم درجات الحرارة المرتفعة والتآكل الكيميائي.
6. عزل الأسلاك TFE (Teflon) أو الألياف الزجاجية للتوافق البيئي المتنوع.
7. حجم صغير لسهولة الدمج في الأجهزة المختلفة.
8. مكونات مجمعة مسبقًا للاستخدام المباشر، مما يلغي الحاجة إلى أسلاك إضافية.

مجالات التطبيق:

1. معدات التدفئة والتهوية وتكييف الهواء (HVAC) لمراقبة جودة الهواء وتنظيم درجة الحرارة الداخلية.
2. مجموعات الأدوات والمسبار للحفاظ على درجات حرارة مستقرة في القياسات الدقيقة.
3. التحكم في العمليات لمراقبة وتنظيم درجات الحرارة في خطوط الإنتاج.
4. لفائف المحركات والمحامل لمنع تلف ارتفاع درجة الحرارة.
5. حزم البطاريات لمراقبة درجة الحرارة لتعزيز السلامة.
6. الغرف البيئية لمحاكاة تغيرات درجة الحرارة في ظل ظروف مختلفة.
7. الأفران والأفران للتحكم في درجة الحرارة العالية.
8. الأجهزة الطبية (مثل أجهزة التعقيم).
9. تطبيقات الفضاء الجوي لمراقبة درجة الحرارة في البيئات القاسية.





الدقة (قياسي)	±0.2٪ من القراءة
الدقة (اختياري)	±0.1٪ من القراءة
التبادلية (قياسي)	±0.5 درجة مئوية أو 0.8٪ من درجة الحرارة (أيهما أكبر)
التبادلية (اختياري)	±0.3 درجة مئوية أو 0.6٪ من درجة الحرارة (أيهما أكبر)
الثبات	<0.25 درجة مئوية/سنة، 0.05 درجة مئوية/5 سنوات
الثابت الزمني (ماء)	<0.5 ثانية (بمعدل تدفق 3 قدم/ثانية)
