مستشعر الغاز الكهروكيماوي NE4-NH3-1000 لمؤشرات تركيز الغاز NH3 الصناعية

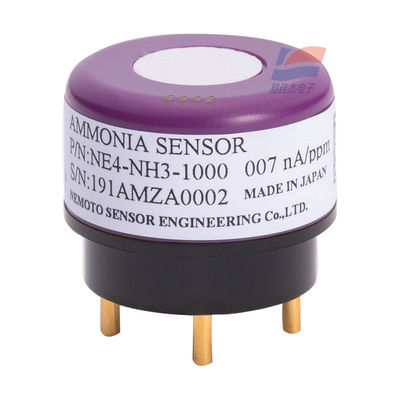

                                               مستشعر غاز كهروكيميائي NE4-NH3-1000

1. مبدأ الكشف:

ينتمي إلى مستشعر غاز كهروكيميائي، يتكون من قطب استشعار وقطب مضاد وقطب مرجعي. ينتشر غاز الأمونيا في القطب العامل من خلال غشاء المستشعر، حيث يتحلل ويتأكسد جزئيًا. يتولد النيتروجين عند القطب العامل، وتدخل البروتونات الناتجة إلى القطب المضاد، وتتفاعل مع الأكسجين المذاب في الإلكتروليت لتكوين الماء. تتناسب تركيز غاز الأمونيا مع التيار المتولد عن طريق التفاعل المستمر.

2. الخصائص:

• استجابة سريعة وحساسية عالية.
• انتقائية جيدة.
• إخراج خطي وأداء مستقر.
• موثوقية عالية وعمر خدمة طويل.
• متانة ممتازة في بيئات ذات درجة حرارة ورطوبة عالية.

3. الغاز المكتشف:

الأمونيا (NH₃).

4. التطبيقات:

• مؤشرات تركيز غاز NH₃ الصناعية.
• إنذارات غاز NH₃ لمعدات المصانع.
• أجهزة كشف تسرب غاز NH₃ المحمولة.

5. الخصائص الكهربائية:

• الحساسية النموذجية للغاز: 8±4 nA/ppm (عند 20 درجة مئوية).
• زمن الاستجابة (T90):< 120 ثانية.
• التكرار اليومي:< ±10%.
• الانحراف السنوي الصفري:< 50 جزء في المليون NH₃.
• اعتماد درجة حرارة الانحراف الصفري (-30 درجة مئوية إلى +50 درجة مئوية):< 75 جزء في المليون NH₃.
• تدهور الحساسية على المدى الطويل:< 2%/شهر.
• عمر الخدمة المتوقع: 24 شهرًا.
• وقت التخزين الموصى به:< 6 أشهر.

6. الحساسية المتبادلة:

• لا توجد استجابة لـ CO و CO₂ و Cl₂ و NO و CH₄ و C₂H₅OH و C₂H₄ وما إلى ذلك.
• حساسية متبادلة طفيفة لـ H₂ و SO₂ و H₂S.
• لا توجد استجابة لـ NO₂ في NE-NH3-1000 و NE-NH3-5000 (بينما قد يظهر NE-NH3 بعض الاستجابة لـ NO₂).

7. المتانة:

• تأثير تغير الرطوبة: عند التعرض لبيئات جافة ورطبة، لوحظ اختلاف في تيار الإخراج بمقدار 5 جزء في المليون في ظل التغيرات البيئية المفاجئة.
• اعتماد درجة الحرارة العالية: متانة جيدة في البيئات الجافة ذات درجة الحرارة العالية (50 درجة مئوية).
• متانة درجة الحرارة والرطوبة العالية: يحافظ على الأداء عند 50 درجة مئوية و 90% رطوبة نسبية.
• متانة درجة الحرارة المنخفضة: قابلة للتشغيل عند -20 درجة مئوية.
• اختبار الصدمة الحرارية: بعد 10 دورات من التخزين عند -20 درجة مئوية و 50 درجة مئوية (30 دقيقة لكل منهما)، يظهر المستشعر الحد الأدنى من تدهور الأداء.
