وحدة استشعار الغاز TB420 4-20mA للكشف عن الغاز في البيئات الداخلية والخارجية

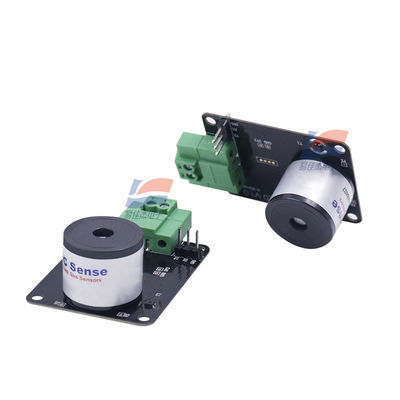

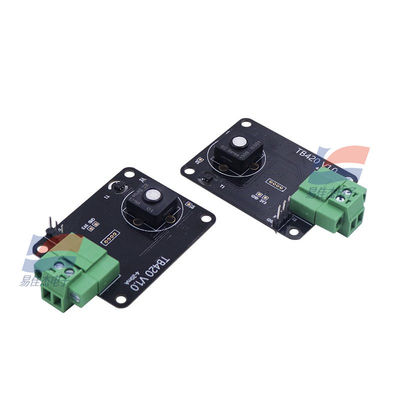

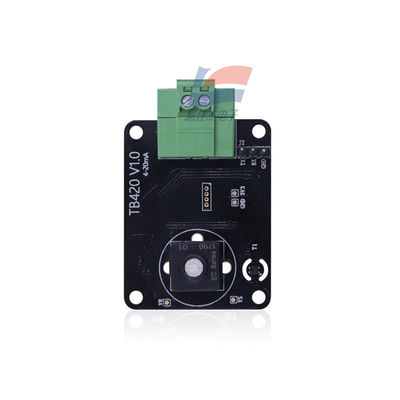

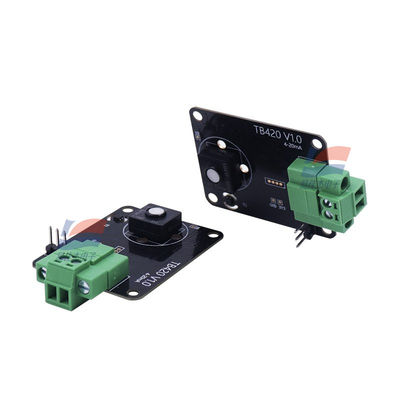

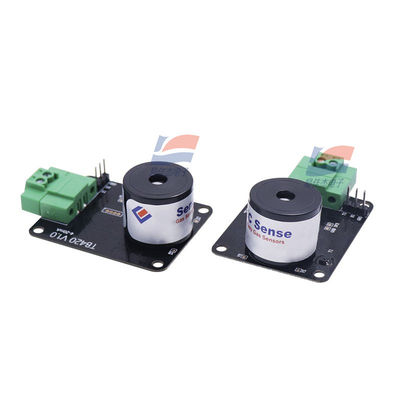

                                                    وحدة مستشعر الغاز TB420 4-20mA

نظرة عامة:

TB420 هي وحدة استشعار غاز ذكية ثنائية الأسلاك 4-20mA من الشركة المصنعة الألمانية EC Sense. تعتمد تقنية الكشف عن الغاز الكهروكيميائي البوليمري الصلب عالي الموثوقية وتصميم الخوارزمية الذكي، بما يتوافق مع معايير الصناعة لمراقبة سلامة الغاز.

المعايير الفنية:

1. مبدأ الكشف: كهروكيميائي بوليمري صلب
2. واجهة إشارة الإخراج: سلكان 4-20mA (قابلة للتحويل إلى 40-200mV عبر مقاوم خارجي)
3. جهد التشغيل: 9-24V DC
4. استهلاك التيار: 3-22mA@24V DC
5. استهلاك الطاقة:<0.6W
6. أقصى مقاومة للحلقة:<500Ω@24V DC
7. الحماية: حماية من عكس القطبية
8. درجة حرارة التشغيل: -40 درجة مئوية إلى +55 درجة مئوية
9. رطوبة التشغيل: 15-95% رطوبة نسبية (غير متكاثفة)
10. نطاق الضغط: الضغط الجوي ±10%
11. درجة حرارة التخزين: 0 درجة مئوية إلى 20 درجة مئوية
12. الأبعاد (مع المستشعر): 45x35x11.9mm
13. الأبعاد (بدون المستشعر): 45x35x11.9mm
14. الوزن (مع المستشعر): 7.8 جرام
15. الوزن (بدون المستشعر): 7.1 جرام
16. التعبئة والتغليف: كيس ESD (120x150mm)

الميزات الوظيفية:

1. المعايرة المسبقة للمصنع: تمت معايرة الغاز في المصنع، مع تخزين بيانات المعايرة في ذاكرة الفلاش. يمكن للمستخدمين استخدامه مباشرة أو إجراء معايرة ثانوية عبر برنامج المعايرة الخاص بـ EC Sense، أو معايرة إشارات 4-20mA مباشرة.
2. مراقبة صحة المستشعر: يخرج مؤشرات أداء المستشعر وعمره الافتراضي، بالإضافة إلى إشارات الخطأ. يوفر بانتظام حالة صحية في الوقت الفعلي (تشغيل عادي، عطل، الحاجة إلى صيانة، الحاجة إلى استبدال) مع أو بدون الغاز المستهدف.
3. أداء عالٍ: استجابة سريعة للغاز، نقطة صفر مستقرة بدون انحراف، مقاومة قوية للتداخل الكهرومغناطيسي، مستشعر غاز طويل العمر مع قدرة على مقاومة التسمم.
4. الحماية البيئية: لوحة الدوائر المطبوعة مغلفة بطبقات مقاومة للغبار والتآكل.
5. كفاءة التطوير: يقلل من وقت التطوير لأجهزة مراقبة الغاز، ويقلل من تكاليف التصميم والمخاطر، ويسرع دورات الإنتاج عن طريق القضاء على عمليات معايرة الغاز المعقدة، ويحسن موثوقية ودقة الأداة.
6. التوافق الصناعي: يتيح وضع الإشارة الصناعية القياسي 4-20mA التكامل السريع في أنظمة المراقبة، وأجهزة العرض، و DCS، و PLC، وما إلى ذلك.

مجالات التطبيق:

مناسب للكشف عن الغازات في الأماكن المغلقة والمفتوحة، بما في ذلك:

• مراقبة سلامة الغاز الصناعي
• مراقبة جودة الهواء
• مراقبة غازات العمليات الصناعية
• مراقبة تنقية الغاز لأشباه الموصلات
  يوفر بيانات ديناميكية في الوقت الفعلي للكشف عن الغاز المحيط.
