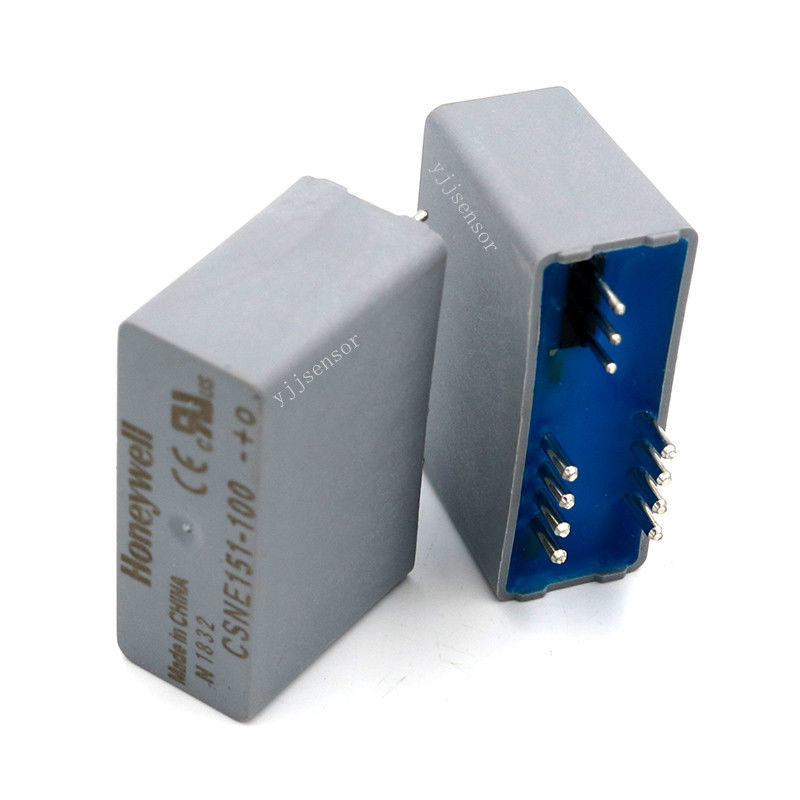

CSNE151-100 جهاز استشعار التيار الحالي المغلق للروبوت الإلكتروني للسيارات

                           CSNE151-100 مستشعر تيار الحلقة المغلقة للإلكترونيات السيارات والروبوتات

مبدأ العمل:

بناءً على مبدأ التعويض المغناطيسي، فإنه ينتمي إلى مستشعر تيار الحلقة المغلقة من النوع المغناطيسي أو تأثير هول. باستخدام طريقة التدفق الصفري (نظام التغذية الراجعة)، فإنه يتحكم باستمرار في التدفق المغناطيسي في قلب المستشعر ليكون صفراً. التيار المطلوب لموازنة التدفق الصفري يتناسب مع التيار الأولي المتدفق عبر الموصل. يعكس هذا التيار ذو الحلقة المغلقة، كناتج للجهاز، التيار الأولي الذي تم تخفيضه بواسطة نسبة لفات الملفات الأولية والثانوية، والتي يمكن تحويلها إلى جهد كهربائي عبر مقاوم.

المعلمات الكهربائية:

• التيار المقنن: 25 أمبير.t rms.
• نطاق القياس: 0~±50 أمبير.t rms، 0~±90 أمبير.t rms.
• مقاومة القياس: عند إمداد طاقة ±15 فولت، 54360 أوم كحد أقصى ±25 أمبير، 54150 أوم كحد أقصى ±50 أمبير، 5454 أوم كحد أقصى ±90 أمبير.
• تيار الخرج التناظري: 25 مللي أمبير.
• نسبة اللفات: 1-2-3-4:1000.
• الدقة: +25 درجة مئوية @25 أمبير: أفضل من ±0.25% In (أفضل من ±0.25% من التيار المقنن).
• جهد الإمداد: ±12 إلى 15 فولت (±5%).

الدقة - المعلمات الديناميكية:

• تيار الإزاحة الصفري: @+25 درجة مئوية: أفضل من ±0.15 مللي أمبير (أفضل من ±0.15 مللي أمبير).
• انجراف درجة حرارة تيار الإزاحة: 0~70 درجة مئوية: أفضل من ±0.6 مللي أمبير (أفضل من ±0.6 مللي أمبير).
• الخطية: أفضل من ±0.2% (أفضل من ±0.2%).
• زمن الاستجابة: @50%: أفضل من 200 نانوثانية (أفضل من 200 نانوثانية).
• عرض النطاق الترددي: DC إلى 200 كيلو هرتز.
• تتبع دقيق لـ di/dt: أكبر من 50 أمبير/ميكروثانية.

معلمات أخرى:

• العزل الكهربائي: 50 هرتز/1 دقيقة، 5 كيلو فولت.
• نطاق درجة حرارة التشغيل: -40 درجة مئوية ... +85 درجة مئوية.
• نطاق درجة حرارة التخزين: -40 درجة مئوية ... +90 درجة مئوية.
• استهلاك التيار: 12 + تيار الخرج مللي أمبير.
• المقاومة الداخلية الثانوية: (+70 درجة مئوية) 66 أوم.
• المقاومة الداخلية الأولية:<1.25/لفة مللي أوم.
• الوزن: 14 جرام.
• مادة غلاف المستشعر: PBT مع ألياف زجاجية 30% (درجة UL94-V0).

ميزات المنتج:

• دقة قياس عالية بناءً على مبدأ التعويض المغناطيسي.
• قادر على قياس التيار المستمر أو المتردد أو النبضي، مع قابلية تطبيق واسعة.
• عزل كهربائي بين الدوائر الأولية/الثانوية، مما يضمن السلامة ومكافحة التداخل.
• تيار إزاحة صفري صغير وانجراف درجة حرارة منخفض، مما يحافظ على أداء مستقر في بيئات درجات حرارة مختلفة.
• زمن استجابة قصير، مما يتيح تتبعًا سريعًا ودقيقًا لتغيرات التيار لتلبية متطلبات القياس للتيارات المتغيرة بسرعة.

مجالات التطبيق:

• القطاع الصناعي: مراقبة التيار والتحكم فيه للأجهزة مثل المحركات ومحولات التردد وآلات اللحام لضمان التشغيل والسلامة الطبيعيين.
• إلكترونيات السيارات: تستخدم في أنظمة إدارة البطاريات للسيارات الكهربائية، وأنظمة التحكم في محركات السيارات، وما إلى ذلك، لمراقبة التيار لإدارة الطاقة وتشخيص الأعطال.
• الاتصالات والشبكات: تراقب التيار في أنظمة الطاقة لضمان إمداد طاقة مستقر واستخدام فعال للطاقة لأجهزة الاتصالات.
• الروبوتات: تطبق في أنظمة قيادة الروبوتات لقياس تيار المحرك بدقة للتحكم الدقيق في حركة الروبوت.
