تفاصيل المنتج:
|
| التيار المسموح به: | 100A | نطاق تيار قابل للقياس: | ± 150 أمبير |
|---|---|---|---|
| دقة عالية: | ± 0.5٪ | ردفعل سريع: | <0.5μs |
| نطاق درجة حرارة تشغيل واسع: | -40 إلى + 85 | ملف مقاومة: | 30Ω |
| إبراز: | جهاز استشعار التيار الحالي المغلق,CSNF161 مستشعر التيار الحالي المغلق,CSNF161-101 مستشعر التيار,CSNF161 Closed-Loop Current Sensor,CSNF161-101 Current Sensor |
||

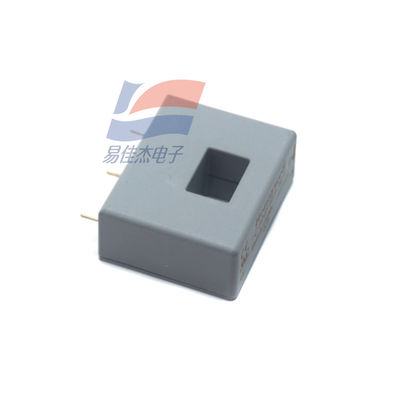

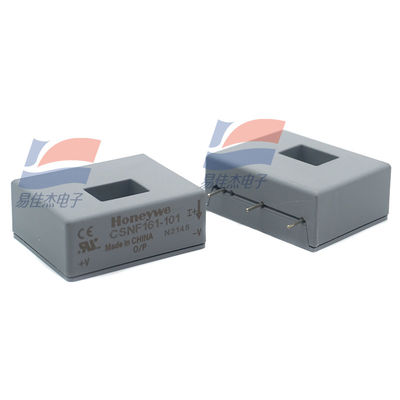

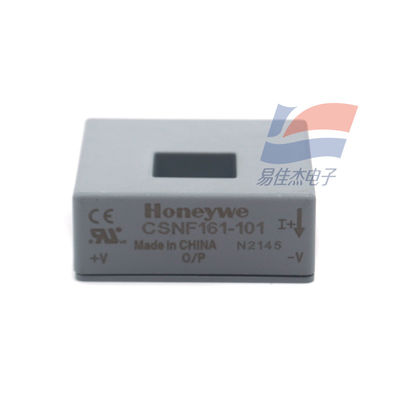

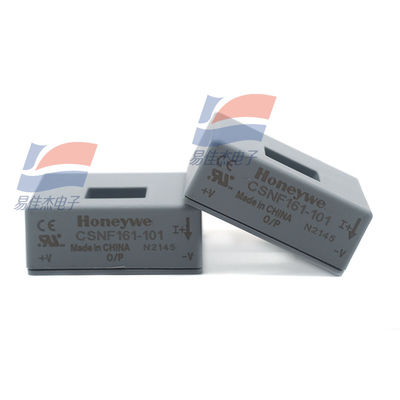

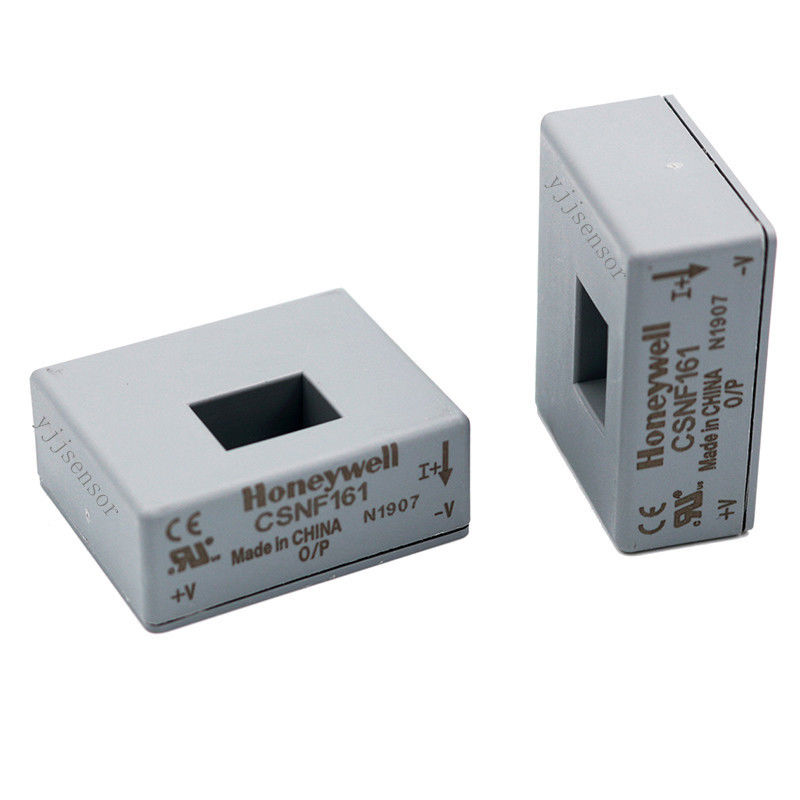

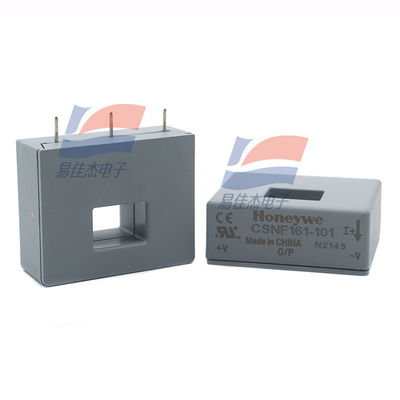

CSNF161 CSNF161-101 مستشعر تيار مغلق الحلقة لأنظمة التحكم في التغذية الراجعة
معلومات أساسية:
نطاق القياس:
ميزات المنتج:
ظروف التشغيل:
مجالات التطبيق:
| معلومات أساسية | طراز المنتج | CSNF161 - 101 |
| نوع المستشعر |
مستشعر تيار مغلق الحلقة يعتمد على تأثير هول وطريقة توازن التدفق الصفري (نظام التغذية الراجعة) |
|
| نطاق القياس | التيار المقنن | 100 أمبير |
| نطاق التيار القابل للقياس |
±150 أمبير (يدعم التيار المستمر والتيار المتردد والنبضي قياس التيار) |
|
| خصائص المنتج | الدقة | ±0.5% |
| زمن الاستجابة | <0.5 ميكروثانية | |
| العزل الكهربائي |
عزل كهربائي عالي الدرجة بين الدوائر الأولية والثانوية؛ العزل الجهد: 3 كيلو فولت RMS/50 كيلو هرتز/1 دقيقة |
|
| قدرة التحميل الزائد | مقاومة عالية للحمل الزائد | |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية | |
| ظروف التشغيل | جهد الإمداد بالطاقة | ±12 فولت إلى ±15 فولت تيار مستمر (±5%) |
| مقاومة الملف | 30 أوم | |
| الخصائص الفيزيائية | نوع العبوة | وحدة، تمرير واحد |
| الأبعاد |
العرض: 36.5 ملم، الطول/الخارجي الارتفاع: 29.8 ملم، العمق الخارجي: 14.5 ملم |
|
| نوع التركيب | تركيب PCB، من خلال الفتحة | |
| مادة الغلاف | PBT | |
| الخصائص الكهربائية | استهلاك التيار | 10 مللي أمبير (اسمي)، 14 مللي أمبير (حد أقصى) |
| نوع الإخراج | تيار | |
| تيار الخرج | 100 مللي أمبير | |
| الخطية | ±0.1% | |
| نطاق التردد | 0 هرتز - 150 كيلو هرتز | |
| معلومات أخرى | الامتثال لـ RoHS | متوافق |
| الوصول إلى SVHC | لا يوجد SVHC |
