تفاصيل المنتج:
|
| دقة عالية: | ±0.5% | ردفعل سريع: | <0.5μs |
|---|---|---|---|
| نطاق درجة حرارة تشغيل واسع: | -40 ℃ إلى +85 ℃ | جهد إمداد الطاقة: | ± 12V إلى ± 15V DC |
| ملف مقاومة: | 30Ω | وزن: | 23.375g |
| إبراز: | CSNP661 جهاز استشعار التيار,أجهزة اللحام مستشعر التيار,مستشعر تيار الحلقة المغلقة,Welding Equipment Current Sensor,Closed loop Current Sensor |
||

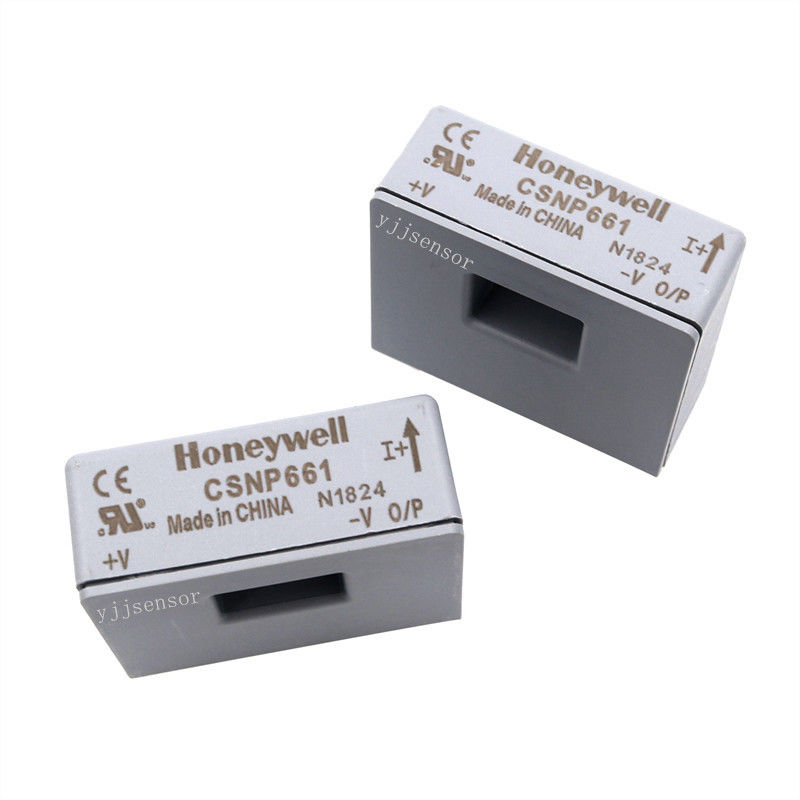

مستشعر تيار حلقي مغلق CSNP661 لأنظمة التحكم في التغذية الراجعة لمعدات اللحام
معلومات أساسية:
نطاق القياس:
ميزات المنتج:
ظروف التشغيل:
الخصائص الفيزيائية:
مجالات التطبيق:
| معلومات أساسية | طراز المنتج | CSNP661 |
| نوع المستشعر |
مستشعر تيار حلقي مغلق يعتمد على هول وتأثير طريقة توازن التدفق الصفري |
|
| نوع العبوة | وحدة، تمرير أحادي | |
| نوع التركيب | تركيب على لوحة PCB، من خلال الثقوب | |
| مادة الغلاف | مركب البولي كربونات/ABS | |
| عدد الأطراف | 3 | |
| نطاق القياس | التيار المقنن | 50 أمبيرقيمة فعالة |
| نطاق التيار القابل للقياس | 0 - ±90 أمبيرt (ذروة تيار مستمر - متردد) | |
| المعلمات الكهربائية | مقاومة القياس (عند 70 درجة مئوية) |
70 أوم - 195 أوم مع ±15 فولت، عند ±25 أمبيرt كحد أقصى |
| تيار الخرج التناظري (عند 25 أمبير) | 50 مللي أمبير | |
| نسبة اللفات | 1/1000 | |
| الدقة (عند 25 درجة مئوية) | أفضل من ±0.5%ln | |
| جهد الإمداد | ±12 - 15 فولت تيار مستمر (±5%) | |
| العزل الكهربائي بين الأولي والثانوي | 3 كيلو فولتقيمة فعالة/50 كيلو هرتز/1 دقيقة | |
| المعلمات الديناميكية | تيار الإزاحة الصفري (عند 25 درجة مئوية) | أفضل من ±0.2 مللي أمبير |
| انحراف درجة حرارة تيار الإزاحة (0 - 70 درجة مئوية) | أفضل من ±0.30 مللي أمبير - ±0.50 مللي أمبير | |
| الخطية | أفضل من ±0.10% | |
| زمن الاستجابة | أفضل من 500 نانو ثانية | |
| عرض النطاق الترددي | تيار مستمر - 150 كيلو هرتز | |
| متابعة dl/dT | أفضل من 100 أمبير/ميكروثانية | |
| معلمات درجة الحرارة | نطاق درجة حرارة التشغيل | - 40 درجة مئوية - 85 درجة مئوية |
| نطاق درجة حرارة التخزين | - 40 درجة مئوية - 90 درجة مئوية | |
| معلمات أخرى | استهلاك التيار | 10 مللي أمبير بالإضافة إلى تيار الخرج |
| المقاومة الداخلية الثانوية (+70 درجة مئوية) | 30 أوم | |
| الامتثال لـ RoHS | نعم | |
| الوصول إلى SVHC | لا يوجد SVHC |
