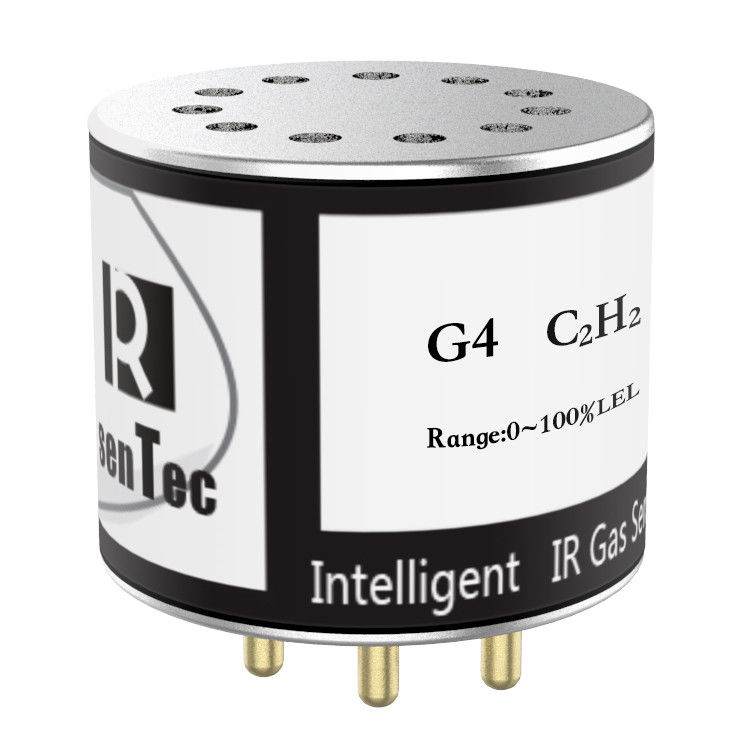

مستشعر غاز الأسيتيلين بالأشعة تحت الحمراء YJJ G4-C2H2 لقياس التركيز بتقنية NDIR

وصف المنتج:

مستشعر غاز الأسيتيلين بالأشعة تحت الحمراء G4-C2H2 لقياس التركيز NDIR

الميزات:

مستشعر الغاز بالأشعة تحت الحمراء G4 هو مستشعر غاز مصغر ذكي مصمم على أساس مبدأ NDIR. يقيس تركيز الغازات من خلال استخدام خصائص امتصاصها لأطياف الأشعة تحت الحمراء المحددة. لا يعتمد على الأكسجين ولا يعاني من ظاهرة تسمم المستشعرات التحفيزية. يتميز بعمر افتراضي طويل ودقة عالية وأداء مستقر. يحتوي هذا المستشعر على واجهتي إخراج إشارة: تناظرية ورقمية. يمكنه إخراج قيم إشارات تركيز الغاز مباشرة بعد معالجة الخطية وتعويض درجة الحرارة، مما يجعله أكثر ملاءمة للاستخدام. الغرض

يمكن لمستشعر الغاز بالأشعة تحت الحمراء G4 قياس الغازات مثل الميثان وثاني أكسيد الكربون والهيدروكربونات القابلة للاشتعال، بمدى يصل إلى 100٪ VOL.

يتوافق هذا المستشعر مع متطلبات "GB 15322 كاشف الغازات القابلة للاشتعال" و "AQ 6211-2008 مستشعر الميثان بالأشعة تحت الحمراء غير المشتتة لمناجم الفحم" و "AQ 1052-2008 الشروط الفنية العامة لمستشعرات ثاني أكسيد الكربون في المناجم"، ويمكن استخدامه في البيئات الخطرة مثل المصانع الصناعية، وأنفاق المرور، والطاقة، والكهرباء، وصناعات البترول والبتروكيماويات، وأنفاق مناجم الفحم، واستخراج الغاز، والمزيد من البيئات الصناعية لمراقبة الصحة والسلامة.

ظروف عمل مستشعر الغاز بالأشعة تحت الحمراء G4:

درجة حرارة التشغيل ------ (-40 إلى +70) درجة مئوية؛

الرطوبة التشغيلية ------ تصل إلى 98٪ رطوبة نسبية، بدون تكثف؛

الضغط الجوي ------ 80 إلى 120 كيلو باسكال؛ الخصائص

• دقة عالية، بدقة 0.01٪ لنطاق 0-10٪ Vol، و 0.1٪ لنطاق 10٪ -100٪ Vol.

• يمكن أن يصل نطاق القياس إلى 0-100٪ VOL.

• إخراج بيانات تعويض الخطية ودرجة الحرارة.

• أوضاع إخراج الإشارة الرقمية والتناظرية.

• نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى 70 درجة مئوية.

• استقرار على المدى الطويل، سهولة المعايرة.

• لا توجد ظاهرة "تسمم" للمستشعرات التحفيزية.

• لا يوجد اعتماد على الأكسجين.

• آمن جوهريًا ومضاد للانفجار.

المعلمات الكهربائية

جهد الإدخال: 3.0 - 5.5 VDC

تيار التشغيل

متوسط< 70 مللي أمبير @ 3 VDC

الذروة< 140 مللي أمبير @ 3 VDC

وقت التسخين المسبق

3 دقائق*

* يوصى بالتسخين المسبق لأكثر من 60 دقيقة قبل بدء المعايرة.

إخراج الجهد التناظري: 0.4 - 2.0 VDC (إخراج التركيز السلبي: 0.24 - 0.4 فولت، إخراج خارج النطاق: 2.0 فولت - 2.4 فولت)

إخراج الإشارة الرقمية: مستوى TTL

فترة الضمان

18 شهرًا*

* الحالات التالية غير مشمولة بالضمان: التكثف، دخول الماء، دخول الغبار، السقوط، التأثير، اللحام، التفكيك، التآكل، الاستخدام في درجة حرارة مفرطة، إزالة الملصق، إلخ.

بيئة التطبيق

درجة حرارة التشغيل

-40 درجة مئوية إلى 70 درجة مئوية (غازات الميثان والهيدروكربونات)

0 درجة مئوية إلى 50 درجة مئوية (CO2)*

* بالنسبة لبيئة التطبيق ذات درجة الحرارة الواسعة لـ CO2 (-40 درجة مئوية إلى 70 درجة مئوية)، يجب تقديم تعليمات خاصة أثناء الطلب

الرطوبة التشغيلية

0٪ رطوبة نسبية إلى 98٪ رطوبة نسبية (بدون ماء تكثف)*

* قد تتأثر دقة المستشعر. يوصى بإجراء معالجة مسبقة لإزالة الغبار وإزالة الماء

علامة مقاومة للانفجار: Ex ia I Ma و Ex ia II C T4 Ga شهادة مزدوجة

مستوى الحماية: IP65 (مع غشاء مسامي مقاوم للماء، * قد يؤثر الغشاء المسامي المقاوم للماء على T90)، يمكن تحديد الغشاء المسامي المقاوم للماء أثناء الطلب
