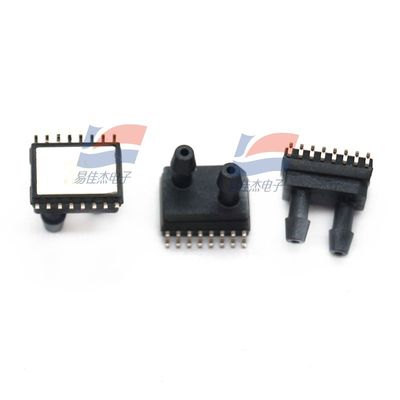

يُستخدم مستشعر الضغط التفاضلي MEMS ذو الهيكل السيليكوني YJJ WF200S بنطاق 0 - 10 كيلو باسكال للمراقبة الطبية.

وصف المنتج:

يُستخدم مستشعر الضغط التفاضلي MEMS ذو الهيكل السيليكوني WF200S مع نطاق 0 - 10 كيلو باسكال للمراقبة الطبية

الميزات:

مستشعر الضغط WF200S هو مستشعر ضغط تفاضلي MEMS بهيكل سيليكوني بالكامل.
يعتمد WF200S تصميم جسر هيويت الكامل. في ظل مصدر الطاقة التشغيلي القياسي، يمكنه تحقيق قياس دقيق للضغط يتراوح من 0 إلى 10 كيلو باسكال (قابل للتخصيص لنطاقات متعددة)، ويظهر علاقة خطية جيدة مع جهد الخرج.

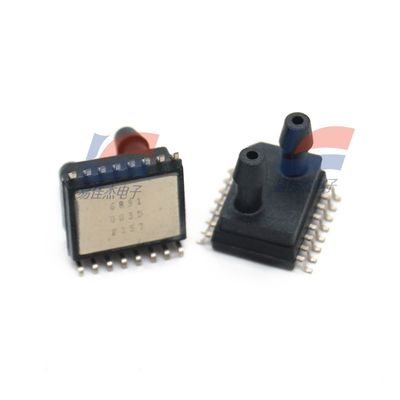

يعتمد مولد الضغط من سلسلة WF200S هيكل فوهة هواء مزدوج المستشعر ويتم تجميعه بتنسيق SOIC 16.
ينطبق WF200S على الأجهزة الطبية المختلفة مثل أجهزة مراقبة ضغط الدم وأجهزة التنفس الصناعي ومقاييس وظائف الرئة ومعدات غسيل الكلى وأجهزة الكشف عن تصلب الشرايين.
يدعم مستشعر الضغط التفاضلي WF200S تخصيص نطاقات قياس متعددة.
النطاق الحالي: 5 كيلو باسكال، 10 كيلو باسكال، 20 كيلو باسكال، 40 كيلو باسكال، 100 كيلو باسكال، 200 كيلو باسكال، 300 كيلو باسكال.

يتميز منتج WF200S بالميزات الرئيسية التالية:
حساسية عالية
موثوقية عالية
دقة عالية

استقرار عالي
نطاق الضغط: 0 - 10 كيلو باسكال (الضغط التفاضلي)
إمداد الطاقة بجهد ثابت: 0 فولت إلى 10 فولت
إمداد الطاقة بتيار ثابت: 0 مللي أمبير إلى 2 مللي أمبير
نطاق درجة حرارة التشغيل: -40 إلى +125 درجة مئوية
الحجم: 10.3 × 10.3 × 10.3 ملم

اسم المعلمة الظروف الخارجية الحد الأدنى نموذجي الحد الأقصى الوحدة الملاحظات

الخصائص العامة

نطاق الضغط - 0~10; 0~40; 0~200 كيلو باسكال 1

ضغط التحميل الزائد TA = 25 درجة مئوية 2X FS

ضغط الانفجار TA = 25 درجة مئوية > 3X FS

درجة حرارة التشغيل - -20 إلى +85 درجة مئوية

درجة حرارة التخزين - -40 إلى +125 درجة مئوية

توافق الوسائط: الهواء والغازات غير المسببة للتآكل

الخصائص الكهربائية

جهد الإثارة TA = 25 درجة مئوية 5 إلى 10 فولت

تيار الإثارة TA = 25 درجة مئوية 1 إلى 2 مللي أمبير

مقاومة ذراع الجسر TA = 25 درجة مئوية 4، 5، 6 كيلو أوم 2

إزاحة نقطة الصفر TA = 25 درجة مئوية -15 إلى 0 إلى 15 مللي فولت

خرج النطاق الكامل TA = 25 درجة مئوية

45، 60، 75 مللي فولت نطاق 10 كيلو باسكال

60، 75، 90 مللي فولت نطاق 40 كيلو باسكال

70، 90، 110 مللي فولت نطاق 200 كيلو باسكال

الخطية TA = 25 درجة مئوية -0.3 إلى 0.3 %VFS أفضل خط مستقيم

معامل درجة حرارة إزاحة نقطة الصفر TA = 25 درجة مئوية -0.08 إلى 0.08 %VFS

معامل درجة حرارة الخرج على نطاق كامل TA = 25 درجة مئوية -0.27 إلى -0.22 إلى -0.17 %VFS / درجة مئوية إثارة ضغط ثابت

معامل درجة حرارة الخرج على نطاق كامل TA = 25 درجة مئوية -0.03 إلى 0.03 %VFS / درجة مئوية إثارة تيار ثابت

معامل درجة حرارة المقاومة TCR TA = 25 درجة مئوية 1600 إلى 2000 جزء في المليون / درجة مئوية

تباعد الضغط TA = 25 درجة مئوية -0.1 إلى 0.05 إلى 0.1 %VFS

تباعد درجة الحرارة TA = 25 درجة مئوية -0.3 إلى 0.3 %VFS
