YJJ WF5805F جهاز استشعار الضغط الرقمي المقاوم للماء للكتاب السجل للسيارة الغواصة

وصف المنتج:

WF5805F مستشعر الضغط الرقمي المقاوم للماء يستخدم في سجل مركبة الغوص

الخصائص:

WF5805F هو جهاز استشعار ضغط عالي الدقة ، يضم واجهات I2C و SPI. يتضمن عنصر ضغط من السيليكون المقاوم للضغط و ΔΣ ADC عالي الدقة 24 بت.

يوفر WF5805F مخرجات رقمية عالية الدقة لـ 24 بت للضغط والدرجة الحرارية. يمكن للمستخدمين ضبط سرعة التحويل والارتفاع وفقًا لاحتياجات تطبيقاتهم.جميع الحسابات المدمجة تستخدم عالية السرعة 4MHz عمليات الفاصلة العائمة، مما يؤدي إلى أخطاء حسابات منخفضة. تعويض البيانات متكاملة داخليا، واتصال الاتصال بسيط جدا.

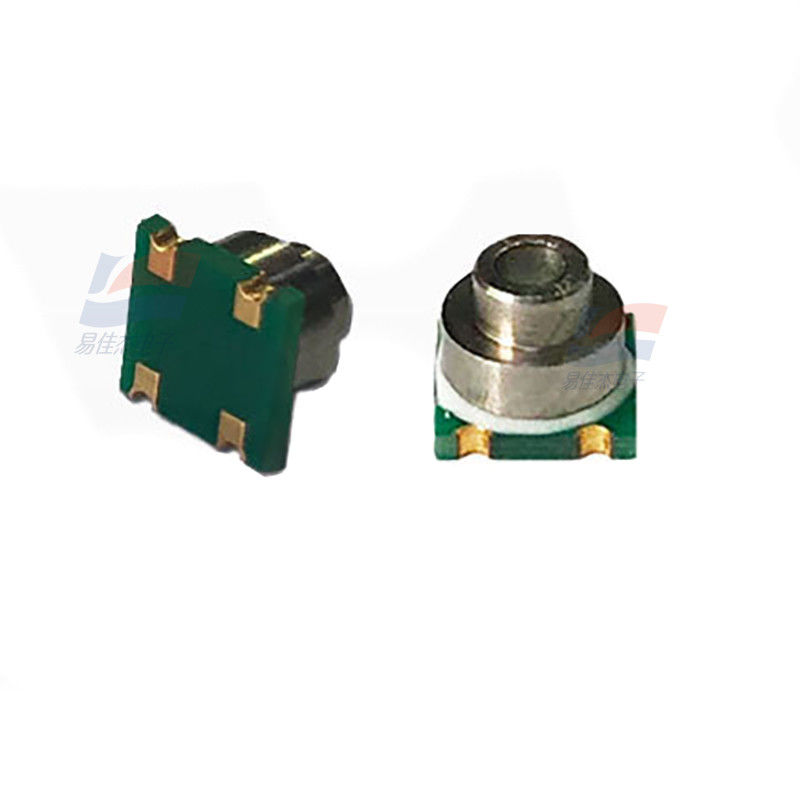

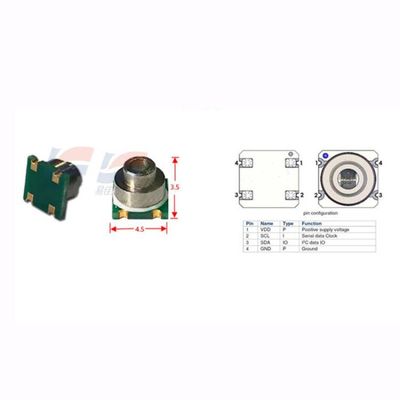

يتم تعبئة جهاز الاستشعار WF5805F مع سطح حلقة من الفولاذ المقاوم للصدأ والركن ، ويتوافق مع معايير RoHS. إنه صغير للغاية ، حيث يبلغ حجمه 4.5 × 4.5 مم فقط وسمك 3.5 مم.

اسم المعيار الظروف الخارجية الحد الأدنى من الملاحظات الوحدة النموذجية القصوى

الخصائص العامة

نطاق الضغط - 0~10؛ 0~40؛ 0~200 كيبا 1

ضغط الإفراط TA = 25°C 2X FS

ضغط الانفجار TA = 25°C > 3X FS

درجة حرارة التشغيل -20 إلى +85 درجة مئوية

درجة حرارة التخزين -40 إلى +125 درجة مئوية

التوافق مع الوسائط: الهواء والغازات غير السامة

الخصائص الكهربائية

فولتاج الإثارة TA = 25°C 5 إلى 10 فولت

تيار الإثارة TA = 25°C 1 إلى 2 mA

مقاومة ذراع الجسر TA = 25°C 4, 5, 6 kΩ 2

تحويل نقطة الصفر TA = 25 °C -15 إلى 0 إلى 15 ملف

الطاقة الكاملة للطاقة TA = 25 درجة مئوية

45نطاق 60 و 75 ملف 10 كيلو بايت

60نطاق 75، 90 ملف 40 كيبا

70نطاق 90، 110 ملف 200 كيلو بايت

خطية TA = 25 درجة مئوية -0.3 إلى 0.3 ٪ VFS أفضل خط مستقيم

معامل درجة حرارة النقطة الصفرية TA = 25 °C -0.08 إلى 0.08٪ VFS

معامل درجة حرارة الخروج الكاملة TA = 25 °C -0.27 إلى -0.22 إلى -0.17٪ VFS / °C إثارة الضغط الثابت

معامل درجة حرارة الخروج الكاملة TA = 25 °C -0.03 إلى 0.03 ٪ VFS / °C إثارة التيار الثابت

معامل درجة حرارة المقاومة TCR TA = 25°C 1600 إلى 2000 ppm/°C

التهاب الضغط TA = 25°C -0.1 إلى 0.05 إلى 0.1 ٪ VFS

التهاب الحرارة TA = 25°C -0.3 إلى 0.3 ٪ VFS

المواصفات:
